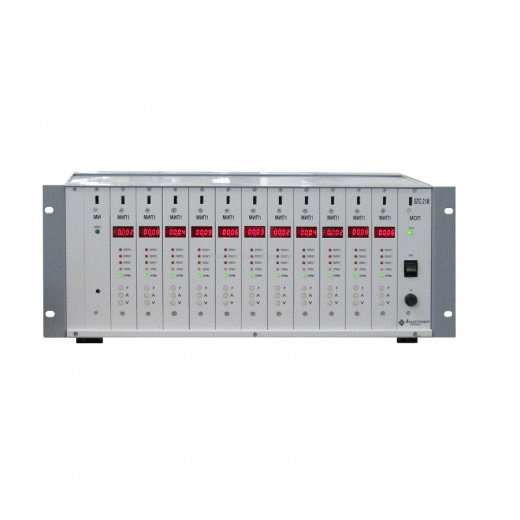

Предназначены для:
01. Питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 – СТМ-30-16, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 (в дальнейшем – датчиков).
02. Измерения входных токовых сигналов от датчиков по каждому каналу.
03. Выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.
Область применения:
Обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств.
Блоки являются стационарными автоматическими приборами.
Примечание: в наименовании БПС-21М
- В – для работы с датчиками с искробезопасной цепью.
- Б – без индикации.
- Ц – цифровая индикация.
- Т – токовый выход.
Предназначены для:
01. Питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 – СТМ-30-16, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 (в дальнейшем – датчиков).
02. Измерения входных токовых сигналов от датчиков по каждому каналу.
03. Выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.
Область применения:
Обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств.
Блоки являются стационарными автоматическими приборами.
Примечание: в наименовании БПС-21М
- В – для работы с датчиками с искробезопасной цепью.
- Б – без индикации.
- Ц – цифровая индикация.
- Т – токовый выход.
Основные технические характеристики
| Характеристика | Значение | Примечание |
| Напряжение питания, В | 220 | |
| Потребляемая мощность, ВА, не более | от 30 до 90 | в зависимости от числа каналов |
| Выходное напряжение, В | 16 (ток ограничения 200 мА) 24±0,5 (ток ограничения 350 мА) |
гальванически связанное (искробезопасное) гальванически развязанное |
| Выходные сигналы: токовый сигнал, мА цифровой |
4–20 RS485 |
см. доп. характеристики протокол MODBUSRTU |
| Температура окружающей среды, °С | +1 / +50 |
БПС-21М имеет 2, 4, 7, 8, 11, 12 каналов контроля и три порога сигнализации.
Дополнительные технические характеристики
| Наименование | Количество токовых выходов |
Наличие интерфейса RS485 |
Количество релейных выходов |
Наличие звуковой сигнализации |
Напряжение питания, В |
| БПС-21М-12ВЦ | 12 | - | 49 | - | 16 |
| БПС-21М-12ВБ | 12 | - | 49 | - | 16 |
| БПС-21М-11ВЦ | 11 | + | 45 | + | 16 |
| БПС-21М-11ВБ | 11 | + | 45 | + | 16 |
| БПС-21М-8ВЦ | 8 | - | 33 | - | 16 |
| БПС-21М-8ВБ | 8 | - | 33 | - | 16 |
| БПС-21М-7ВЦ | 7 | + | 29 | + | 16 |
| БПС-21М-7ВБ | 7 | + | 29 | + | 16 |
| БПС-21М-4ВЦ | 4 | - | 17 | - | 16 |
| БПС-21М-4ВБ | 4 | - | 17 | - | 16 |
| БПС-21М-2ВЦ | 2 | - | 9 | - | 16 |
| БПС-21М-2ВБ | 2 | - | 9 | - | 16 |
| БПС-21М-12Ц | 12 | - | 49 | - | 24 |
| БПС-21М-12Б | 12 | - | 49 | - | 24 |
| БПС-21М-11Ц | 11 | + | 45 | + | 24 |
| БПС-21М-11Б | 11 | + | 45 | + | 24 |
| БПС-21М-8Ц | 8 | - | 33 | - | 24 |
| БПС-21М-8Б | 8 | - | 33 | - | 24 |
| БПС-21М-7Ц | 7 | + | 29 | + | 24 |
| БПС-21М-7Б | 7 | + | 29 | + | 24 |
| БПС-21М-4Ц | 4 | - | 17 | - | 24 |
| БПС-21М-4Б | 4 | - | 17 | - | 24 |
| БПС-21М-2Ц | 2 | - | 9 | - | 24 |
| БПС-21М-2Б | 2 | - | 9 | - | 24 |
Примечание: в наименовании БПС-21М
- В – для работы с датчиками с искробезопасной цепью.
- Б – без индикации.
- Ц – цифровая индикация.
- Т – токовый выход.
