Комплекс диспетчеризации и ресурсосбережения котельной КДРК предназначен для контроля режимов работы и технического состояния котлоагрегатов котельной, а также выдачи сообщений о выходе параметров за установленные режимной картой значения.
Область применения: РТС, КТС, ТЭЦ, котельные различных форм собственности, работающие на природном газе.
Внедрение автоматизации в работу оператора котельной позволит:
- значительно уменьшить расход топлива за счет оптимального режима его сгорания (на 6 - 8%);
- снизить потребление энергии на технические нужды;
- уменьшить количество аварийных остановок котла (на 60%);
- снизить затраты на капитальное обслуживание (на 10%).
Применяется в рамках ФЗ №261 «Об энергосбережении…». «Автоматизация режимов горения поддержание оптимального соотношения топливо-воздух. Разработка плана мероприятий повышения энергетической эффективности энергосбережения».
Комплекс диспетчеризации и ресурсосбережения котельной КДРК предназначен для контроля режимов работы и технического состояния котлоагрегатов котельной, а также выдачи сообщений о выходе параметров за установленные режимной картой значения.
Область применения: РТС, КТС, ТЭЦ, котельные различных форм собственности, работающие на природном газе.
Внедрение автоматизации в работу оператора котельной позволит:
- значительно уменьшить расход топлива за счет оптимального режима его сгорания (на 6 - 8%);
- снизить потребление энергии на технические нужды;
- уменьшить количество аварийных остановок котла (на 60%);
- снизить затраты на капитальное обслуживание (на 10%).
Применяется в рамках ФЗ №261 «Об энергосбережении…». «Автоматизация режимов горения поддержание оптимального соотношения топливо-воздух. Разработка плана мероприятий повышения энергетической эффективности энергосбережения».
Контроллер диспетчеризации и ресурсосбережения оператора котельной предназначен для:
- контроля режимов работы и технического состояния котлогенераторов котельной;
- визуализации информации на рабочем месте оператора;
- выдачи сообщений о выходе параметров за установленные режимной картой значения, а так же команд оператору о необходимости выполнения мероприятий по нормализации работы оборудования;
- архивирования параметров работы оборудования и действий оператора с целью последующего использования для анализа и формирования отчетной документации;
- передачи информации о состоянии оборудования и действиях оператора в единый информационный центр;
- объединения котельных в общую информационную сеть.
Экономический эффект применения КДРК
Уменьшение расхода газа обеспечивается за счёт полноты сгорания топлива (измерение СО и О2 в дымовых газах). Регулирование режима горения по концентрациям О2 и СО обеспечивает наиболее оптимальный режим горения и, как следствие, значительную экономию.
Расчёт экономии топлива от внедрения оборудования (для котла ДВКР -10-13) Эф:
Исходные данные: средний расход топлива (природный газ) в месяц: Рср=560 тыс.м3; стоимость 1м3: Ст=4,75руб.
Ожидаемая экономия топлива в месяц:
Эф=0.07*Рср*Ст, Эф=0.07*560 000*4.75=186 200.00руб.
Минимальный состав системы
- датчики температуры;
- модули аналогового ввода I-7015P;
- процессорный блок ПК автоматизированного рабочего места оператора котельной;
- цифровые табло температур.
Дополнительные модули

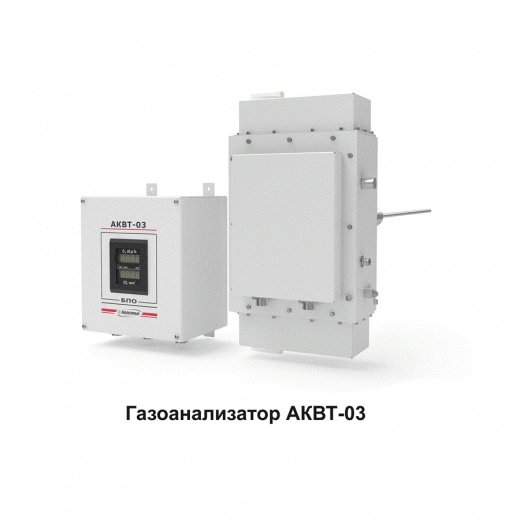

- анализаторы кислорода АКВТ-03 устанавливаются на участках дымохода сразу за топкой;
- датчики температуры подачи горячей и обратной воды для каждого котла – на соответствующих трубопроводах;
- газовые счётчики, теплосчётчики, расходомеры;
- дополнительные информационные табло температуры.
Операторский интерфейс
Взаимодействие оператора с оборудованием АРМ обеспечивается системой мнемосхем и стандартных видеограмм. Мнемосхемы процесса в максимальной степени отражают структуру объекта и его текущее состояние:
- состав оборудования;
- динамику изменения контролируемых параметров;
- численные значения контролируемых параметров.
Автоматизация и диспетчеризация является одним из важных аспектов надежной и безопасной эксплуатации котельной. Диспетчеризация котельной на базе системы КДРК позволит значительно повысить качество и оперативность обслуживания данной системы, одновременно обеспечивая ее надежность в результате своевременной реакции на аварийные и предаварийные ситуации и информирования диспетчера, снижая износ оборудования и повышая производительность труда сотрудников за счет комфортных условий работы. При создании единой диспетчерской в районе, городе снижаются расходы на эксплуатацию котельных, так как вся необходимая информация о технологическом состоянии оборудования собирается централизованно и управляется от диспетчера.
