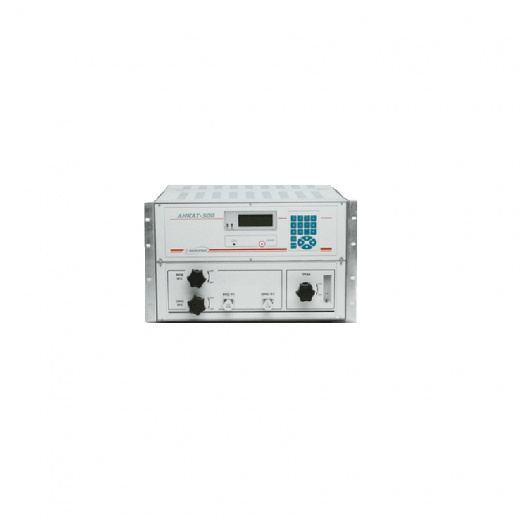

Предназначен для непрерывного измерения объемной доли микроконцентраций кислорода в различных газах (азоте, аргоне, гелии, водороде, пропилене и других).
Область применения: криогенно-жидкостные комплексы, в химической и металлургической промышленностях, в системах регулирования технологическими процессами.
Принцип действия - электрохимический.
Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
Отличительные особенности
- наличие цифровой индикации измеренной величины объемной доли кислорода;
- наличие световой и звуковой сигнализации;
- программное изменение пороговых значений;
- наличие «сухих» контактов реле для подключения внешних устройств и управления ими;
- длительный срок службы ячейки.
Предназначен для непрерывного измерения объемной доли микроконцентраций кислорода в различных газах (азоте, аргоне, гелии, водороде, пропилене и других).
Область применения: криогенно-жидкостные комплексы, в химической и металлургической промышленностях, в системах регулирования технологическими процессами.
Принцип действия - электрохимический.
Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
Отличительные особенности
- наличие цифровой индикации измеренной величины объемной доли кислорода;
- наличие световой и звуковой сигнализации;
- программное изменение пороговых значений;
- наличие «сухих» контактов реле для подключения внешних устройств и управления ими;
- длительный срок службы ячейки.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Время прогрева, минут | 60 | |
| Установление показаний, минут | 2 | |
| Параметры измеряемого газа: - температура, Со 3 - содержание агрессивных примесей, мг/м 3 - содержание механических примесей, мг/м - относительная влажность, %, не более - расход, дм /мин. |
от +5 до +35 10 10 95 0,5 ± 0,05 |
при температуре 30 С |
| Степень защиты | IP 20 | |
| Напряжение питания, В | ~ 220 | частота 50 ± 1 Гц |
| Мощность, ВА - в режиме измерения - в режиме прогрева |
100 150 |
| Характеристики | Значения | Примечание |
| Выходные сигналы: - «сухие контакты» реле (220 В, 2,5 А; 30 В, 5 А) - токовый выход, мА - цифровой выход | порог 1 и порог 2 (0–5) или (4–20) RS 232 и RS 485 | пороговые значения (превышение/понижение) устанавливаются программно протокол MODBUS RTU |
| Габаритные размеры | 495х475х280 | ДхШхВ |
| Масса, кг | 15 |
Время работы газоанализаторов без корректировки показаний по поверочным газовым смесям не менее 3 месяцев для исполнений ИБЯЛ.413411.049, -01, для остальных модификаций - 30 суток. Средний срок службы электрохимического датчика (ЭХД) – 5 лет.
Варианты исполнения газоанализатора
| Исполнение | Диапазон измерений/показаний, млн-1 | Цена ЕМР, млн-1 | Погрешность |
| ИБЯЛ.413411.049 | (0–5000)/(0–50000) | 1 | ± 4 % привед. на (0–1000) ± 4 % относ. на (1000–5000) |
| ИБЯЛ.413411.049-01 | (0–500)/(0–5000) | 1 | ± 5 % приведенная |
| ИБЯЛ.413411.049-02 | (0–100)/(0–1000) | 0,5 | ± 5 % приведенная |
| ИБЯЛ.413411.049-03 | (0–10)/(0–1000) (0–50)/(0–1000) (0–100)/(0–1000) |
0,01 0,1 0,5 |
± 10 % приведенная ± 5 % приведенная ± 5 % приведенная |
| ИБЯЛ.413411.049-04 | (0–10)/(0–1000) (0–50)/(0–1000) |
0,01 0,1 |
± 10 % приведенная ± 5 % приведенная |
| ИБЯЛ.413411.049-05 | (0–10)/(0–100) | 0,01 | ± 10 % приведенная |
| ИБЯЛ.413411.049-06 | (0–2)/(0–100) (0–5)/(0–100) (0–10)/(0–100) |
0,01 0,01 0,01 |
± 10 % приведенная ± 10 % приведенная ± 10 % приведенная |
| ИБЯЛ.413411.049-07 | (0–2)/(0–100) (0–5)/(0–100) |
0,01 0,01 |
± 10 % приведенная ± 10 % приведенная |
| ИБЯЛ.413411.049-08 | (0–2)/(0–100) | 0,01 | ± 10 % приведенная |
