Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов и воздуха рабочей зоны на атомных станциях.
Принцип действия: термомагнитный.
Способ забора пробы: принудительный.
Режим работы: непрерывный.
Исполнение: атомное.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г.
Газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97.
Все газоанализаторы ГТМ-5101ВЗ-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов и воздуха рабочей зоны на атомных станциях.
Принцип действия: термомагнитный.
Способ забора пробы: принудительный.
Режим работы: непрерывный.
Исполнение: атомное.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г.
Газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97.
Все газоанализаторы ГТМ-5101ВЗ-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Технические характеристики
Характеристики |
Значение |
Примечание |
Диапазоны измерений О2, % об.: |
0-1; 0-2; 0-3; 0-5; 0-10; 0-50 |
осн. привед. погр.%, в зависимости от модификации |
Наличие 4 порогов сигнализации в |
5 ÷ 90 |
устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерения) |
Выходные параметры: |
|
по заказу |
Параметры измеряемой среды: |
+5 ÷ +50 |
|
Степень защиты по ГОСТ 14254: |
IP 54 |
|
Температура окружающей среды, °С |
+5 ÷ +50 |
|
Напряжение питания, В |
~ 220 |
|
Потребляемая мощность, ВА, не более |
25 |
|
Габаритные размеры, мм: |
360х300х140 |
масса, кг, не более: |

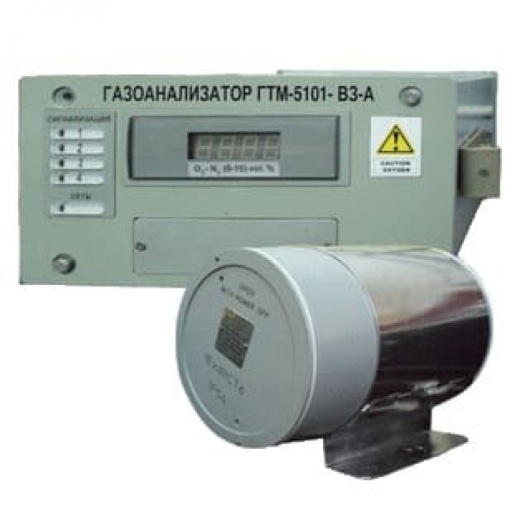

Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного и выносного преобразователя первичного (датчика), максимальная линия связи между датчиком и измерителем 300 м, сопротивление проводников кабеля не должно превышать 10 Ом.
Датчик имеет взрывозащищенное исполнение "Взрывонепроницаемая оболочка" с маркировкой по взрывозащите “1ExdIICT6”. Преобразователь измерительный имеет общепромышленное исполнение и устанавливается в невзрывоопасных помещениях.
