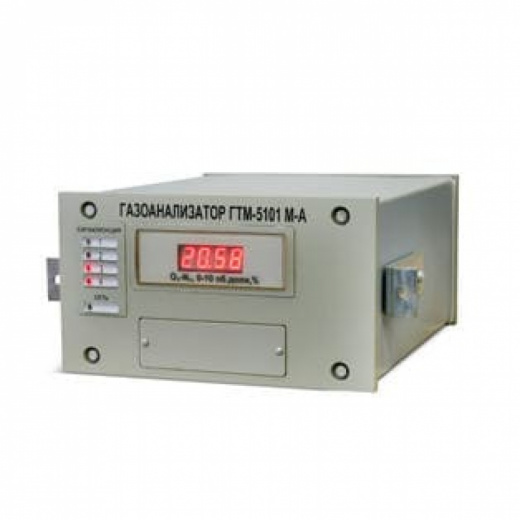

Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов на АЭС.
Тип газоанализатора: стационарный.
Принцип работы: термомагнитный.
Способ забора пробы: принудительный.
Исполнение: атомное.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г.
Газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97.
Все газоанализаторы ГТМ-5101М-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Степень защиты корпуса газоанализатора: IР54.
Варианты климатического исполнения: ТМ3 (экспортное).
Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А (ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору.
Функциональные возможности:
- цифровая индикация содержания измеряемого компонента;
- наличие 4 порогов сигнализации;
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации;
- выдача информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.
Предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).
Область применения: контроль технологических процессов на АЭС.
Тип газоанализатора: стационарный.
Принцип работы: термомагнитный.
Способ забора пробы: принудительный.
Исполнение: атомное.
Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-11273 от 04 июля 2019 г.
Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-11734 от 15 мая 2020 г.
Газоанализаторы относятся к элементам управляющих систем нормальной эксплуатации (УСНЭ), классу 3Н по ПН АЭ Г-01-011-97.
Все газоанализаторы ГТМ-5101М-А и вспомогательное оборудование к ним проходят при выпуске 100% приемку Федеральной Службы по Экологии, Технологии и Атомному Надзору (ФСЭТАН).
Степень защиты корпуса газоанализатора: IР54.
Варианты климатического исполнения: ТМ3 (экспортное).
Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А (ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору.
Функциональные возможности:
- цифровая индикация содержания измеряемого компонента;
- наличие 4 порогов сигнализации;
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации;
- выдача информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.
Технические характеристики :
|
Характеристики |
Значение |
Примечание |
|
Диапазоны измерений О2, % об |
0-1; 0-2; 0-3; 0-5; 0-10; |
осн. привед. погр, %: |
|
Наличие 4 порогов сигнализации в |
5 ÷ 90 |
устан. по согласованию с |
|
Время прогрева, мин, не более |
60 |
|
|
Установление показаний, с, не более |
60 |
|
|
Наличие 4 порогов сигнализации в |
5 - 90 |
устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерения) |
|
Выходные параметры: |
0-5 или 4-20 |
переключается |
|
Параметры измеряемой среды: температура, °С давление, кПа влага, г/м3, не более пыль, г/м3, не более объемный расход, л/мин содержание SO2, мг/м3 содержание NOX, мг/м3 содержание Н2S, г/м3 содержание NH3, г/м3 |
+5 ÷ +40 84 ÷ 106,7 5 0,01 0,7 ±0,2 до 20 до 1000 до 0,01 до 0,01 |
|
|
Температура окружающей среды, °С |
+5 ÷ +50 |
|
|
Напряжение питания, В |
~ 220 |
|
|
Потребляемая мощность, ВА |
25 |
|
|
Габаритные размеры, мм |
306х370х140 |
|
|
Масса, кг, не более |
10 |
|
|
Срок службы, лет, не менее |
10 |
Степень защиты корпуса газоанализатора: IР54.
Варианты климатического исполнения: ТМ3 (экспортное).
Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А (ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору.
Функциональные возможности:
- цифровая индикация содержания измеряемого компонента;
- наличие 4 порогов сигнализации;
- коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации;
- выдача информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.
