Применение . Стационарные автоматические газовые промышленные хроматографы Хромат-900 используются для качественного и количественного анализа состава газообразных (паровых) фаз органических и неорганических веществ при контроле технологических процессов.
Хромат – 900-1, -2 – для анализа компонентного состава газа на установках ректификации и пиролиза углеводородного сырья, крекинга, содержания примесей в чистых газах, определения компонентного состава углеводородных газов, теплоты сгорания, относительной плотности, числа Воббе, в том числе природного, сжиженного, коксового или попутного газов, анализа дымовых газов, выбрасываемых в атмосферу, измерения загрязняющих веществ на уровне ПДК атм. и ПДК р.з. и т.д.;
Хромат – 900-3 – для анализа компонентного состава (углеводороды, кислород, азот, диоксид углерода) и серосодержания (сероводород, меркаптаны) углеводородных газов, в том числе природного, сжиженного, коксового или попутного нефтяного, контроля технологических процессов в системах сероудаления и т.д.;
Хромат – 900–4 для анализа серосодержания (сероводород, меркаптаны) углеводородных газов, в том числе природного и попутного, контроля технологических процессов в печах Клауса, системах сероудаления и других установках;
Хромат –900–5 для измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 – С5 и С6 + выше, содержащихся в газе горючем природном (ГГП) и вычисления, на основе измеренного компонентного состава, физико-химических показателей качества ГГП – теплоты сгорания, плотности, относительной плотности и числа Воббе в соответствии с ГОСТ 31371.1-2008, ГОСТ 31371.2-2008, ГОСТ 31371.7-2008, ГОСТ 31369-2008, ГОСТ 31370-2008.
Область применения: предприятия химической, нефтехимической промышленности, предприятия добычи, транспортирования, переработки и потребления природного газа, газовые магистрали, газораспределительные организации, в том числе при коммерческих расчетах между хозяйствующими субъектами.
Способ забора пробы :
- поточный;
- принудительный.
Типы используемых детекторов:
- ДТП – детектор по теплопроводности;
- ЭХД – электрохимический детектор.
Режим работы : непрерывный.
Режим измерения : циклический.
Исполнение : взрывозащищенное.
Маркировка по взрывозащиты : БА – 1Exd[ib]IIBT4 X.
Степень защиты БА : IP54.

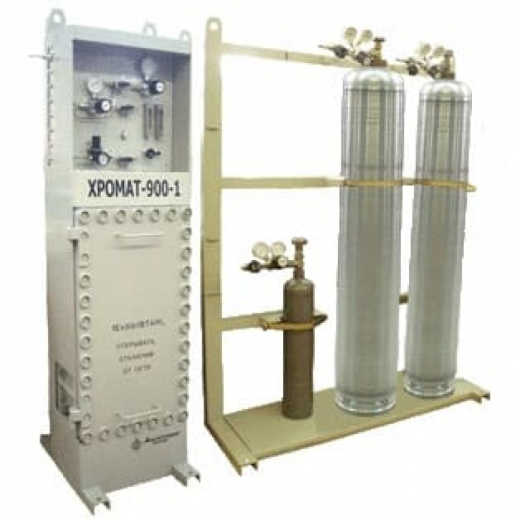

Состав хроматографа:
- блок аналитический БА;
- блок подготовки газа БПГ;
- блок баллонный ББ.
Достоинства:
- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371-2008, ГОСТ 31369-2008);
- возможность одновременного контроля компонентного состава и серосодержания природного газа одним хроматографом;
- наличие пульта контроля взрывозащищенного исполнения (1ExibIICT6), обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа;
- автоматическая градуировка хроматографа;
- осуществление связи между хроматографом и ПЭВМ до 1000 метров;
- возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток;
- обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК;
- аттестованное программное обеспечение.
Применение . Стационарные автоматические газовые промышленные хроматографы Хромат-900 используются для качественного и количественного анализа состава газообразных (паровых) фаз органических и неорганических веществ при контроле технологических процессов.
Хромат – 900-1, -2 – для анализа компонентного состава газа на установках ректификации и пиролиза углеводородного сырья, крекинга, содержания примесей в чистых газах, определения компонентного состава углеводородных газов, теплоты сгорания, относительной плотности, числа Воббе, в том числе природного, сжиженного, коксового или попутного газов, анализа дымовых газов, выбрасываемых в атмосферу, измерения загрязняющих веществ на уровне ПДК атм. и ПДК р.з. и т.д.;
Хромат – 900-3 – для анализа компонентного состава (углеводороды, кислород, азот, диоксид углерода) и серосодержания (сероводород, меркаптаны) углеводородных газов, в том числе природного, сжиженного, коксового или попутного нефтяного, контроля технологических процессов в системах сероудаления и т.д.;
Хромат – 900–4 для анализа серосодержания (сероводород, меркаптаны) углеводородных газов, в том числе природного и попутного, контроля технологических процессов в печах Клауса, системах сероудаления и других установках;
Хромат –900–5 для измерения молярной доли азота, кислорода, диоксида углерода, углеводородов С1 – С5 и С6 + выше, содержащихся в газе горючем природном (ГГП) и вычисления, на основе измеренного компонентного состава, физико-химических показателей качества ГГП – теплоты сгорания, плотности, относительной плотности и числа Воббе в соответствии с ГОСТ 31371.1-2008, ГОСТ 31371.2-2008, ГОСТ 31371.7-2008, ГОСТ 31369-2008, ГОСТ 31370-2008.
Область применения: предприятия химической, нефтехимической промышленности, предприятия добычи, транспортирования, переработки и потребления природного газа, газовые магистрали, газораспределительные организации, в том числе при коммерческих расчетах между хозяйствующими субъектами.
Способ забора пробы :
- поточный;
- принудительный.
Типы используемых детекторов:
- ДТП – детектор по теплопроводности;
- ЭХД – электрохимический детектор.
Режим работы : непрерывный.
Режим измерения : циклический.
Исполнение : взрывозащищенное.
Маркировка по взрывозащиты : БА – 1Exd[ib]IIBT4 X.
Степень защиты БА : IP54.
Состав хроматографа:
- блок аналитический БА;
- блок подготовки газа БПГ;
- блок баллонный ББ.
Достоинства:
- полное соответствие новым требованиям по определению компонентного состава природного газа (ГОСТ 31371-2008, ГОСТ 31369-2008);
- возможность одновременного контроля компонентного состава и серосодержания природного газа одним хроматографом;
- наличие пульта контроля взрывозащищенного исполнения (1ExibIICT6), обеспечивающего оперативный контроль функционирования и установку режимов работы непосредственно по месту монтажа хроматографа;
- автоматическая градуировка хроматографа;
- осуществление связи между хроматографом и ПЭВМ до 1000 метров;
- возможность сохранения в энергонезависимой памяти информации о результатах измерений и градуировок за последние 35 суток;
- обработка измерительной и служебной информации, настройка и диагностика работы хроматографа осуществляется ПК;
- аттестованное программное обеспечение.
Обозначение хроматографа
Наименование |
Обозначение |
Количество детекторов, шт. |
|
ДТП |
ЭХД |
||
Хромат-900-1 |
ИБЯЛ.413538.001-01 |
2 |
- |
Хромат-900-2 |
ИБЯЛ.413538.001-02 |
1 |
- |
Хромат-900-3 |
ИБЯЛ.413538.001-03 |
1 |
1 |
Хромат-900-4 |
ИБЯЛ.413538.001-04 |
- |
1 |
Хромат-900-5 |
ИБЯЛ.413538.001 |
2 |
- |
Основные технические характеристики
Характеристика |
Значение |
Примечание |
Максимальное число детекторов |
2 |
количество и тип детекторов см. в таблице «Модификации хроматографов» |
Время выхода на режим, минут |
180 |
|
Диапазон установки расхода газа-носителя, мл/минут |
2–50 |
способ установки расхода газа-носителя и расхода анализируемого газа – автоматический |
Расход анализируемого газа, мл/минут |
50 |
|
Пределы детектирования: с ДТП по пропану, г/см, не хуже 3- по каналу с ЭХД по сероводороду, г/см , не хуже |
3х10 -9 9 0,1х10 |
|
Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), %: |
± 0,5 (± 3) (± 3) 4) |
в скобках указаны пределы допускаемого значения относительного изменения выходного сигнала (хроматографических пиков) за 24 часа непрерывной работы |
Температура окружающей среды, С |
от +1 до +50 |
|
Напряжение питания, В |
230 |
частота 50 ± 1 Гц |
Потребляемая мощность, ВА (в режиме прогрева) |
250 |
150 ВА в номинальном режиме |
Маркировка по взрывозащите аналитического блока (БА): - для ХРОМАТ-900-1…-5 |
«1Ехd[ib]IIBT4» |
|
Степень защиты от внешних воздействий |
IP 54 |
|
Типы газовносителей |
азот, аргон, гелий, водород, азотнокислородная смесь, воздух |
используется в зависимости от конкретной задачи |
Габаритные размеры, мм |
1600х600х500 |
без баллонного блока |
Масса, кг |
200 (Хромат-900-1…-5) |
без баллонного блока |
Длина линии связи между хроматографом и ПЭВМ, м: по интерфейсу RS 485 Ethernet (электрический кабель) |
1000 80 |
Измеряемые компоненты и диапазоны измерения при контроле компонентного состава природного газа ХРОМАТ-900-1,-2,-5
Наименование компонента |
Диапазон значений молярной доли х, % |
Расширенная абсолютная неопределенность U ( x )%, при коэффициенте охвата k =2 |
Метан |
40–99,97 |
– 0,0187·х + 1,88 |
Этан |
0,001–15 |
0,04·х + 0,00026 |
Пропан |
0,001–6,0 |
0,06·х + 0,00024 |
Изобутан |
0,001–4,0 |
0,06·х + 0,00024 |
н–Бутан |
0,001–4,0 |
0,06·х + 0,00024 |
Изопентан |
0,001–2,0 |
0,06·х + 0,00024 |
н–Пентан |
0,001–2,0 |
0,06·х + 0,00024 |
Неопентан |
0,0005–0,05 |
0,06·х + 0,00024 |
Гексаны (С ) |
0,001–1,0 |
0,06·х + 0,00024 |
Диоксид углерода |
0,005–10,00 |
0,06·х + 0,0012 |
Азот |
0,005–15 |
0,04·х + 0,0013 |
Кислород |
0,005–2,0 |
0,06·х + 0,0012 |
- Расширенная абсолютная неопределенность U(x), в процентах, при коэффициенте охвата k = 2, соответствует границе абсолютной погрешности при доверительной вероятности Р = 0,95.
Измеряемые компоненты и диапазоны измерения при контроле серосодержания природного газа ХРОМАТ-900-3,-4
Наименование компонента (химическая формула) |
Диапазон измерений массовой концентрации (С), мг/м3 |
Относительная расширенная неопределенность (при коэффициенте охвата, равна2) U ( C ), % |
Сероводород Н S |
0,10–50 |
15 – 0,1·С |
Метилмеркаптан СН SН |
0,10–50 |
25 – 0,1·С |
Этилмеркаптан С Н SН |
0,10–50 |
25 – 0,1·С |
Пропилмеркаптан С Н SН |
0,10–50 |
25 – 0,1·С |
Изопропилмеркаптан (CH )2CHSH |
0,10–50 |
25 – 0,1·С |
Втор-бутилмеркаптан С Н О |
0,10–50 |
25 – 0,1·С |
Трет-бутилмеркаптан (CH )3CSH |
0,10–50 |
25 – 0,1·С |
Изобутилмеркаптан (CH )2CHCH SH |
0,10–50 |
25 – 0,1·С |
Бутилмеркаптан С Н SН |
0,10–50 |
25 – 0,1·С |
Преимущества :
- возможность одновременного контроля компонентного состава и серосодержания природного газа одним хроматографом;
- взрывозащищенное исполнение по ГОСТ Р 51330.0 – 99, обеспечиваемое видом, - взрывонепроницаемая оболочка, искробезопасная сеть;
- автоматическая градуировка хроматографа;
- возможность работы в полевых условиях при установке в термостатированный шкаф (поставляется по отдельному заказу);
- осуществление связи между хроматографом и ПЭВМ до 1000 метров.
