Предназначен для:
- обеспечения безопасности персонала от риска возникновения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров с воздухом;
- обнаружения мест утечек сжиженного (по ГОСТ - 20448-90) и природного (по ГОСТ 5542-2014) газов, водорода и других горючих углеводородных газов.
Область применения:
- на предприятиях, обслуживающих распределенные газовые сети или газобаллонное оборудование;
- на нефтеперерабатывающих предприятиях, НГДУ, нефтескладах, предприятиях, транспортирующих нефть;
- в производственных помещениях (котельных, ГРС, ГРП), колодцах, подвалах;
- использование при эксплуатации газопроводов низкого, среднего и высокого давления (при вероятности образования взрывоопасной смеси газов различных категорий) подземных газопроводов и при проведении ремонтно-восстановительных работ АДС и ЦДС.
Тип газоанализатора - индивидуальный.
Способ забора пробы - диффузионный или принудительный за счет внешнего побудителя расхода или от резиновой груши.
Принцип действия - термохимический.
Отличительные особенности
- корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м);
- широкий температурный диапазон (от -40 до +50 °С);
- монохромный дисплей, работающий при низких температурах;
- термохимический сенсор защищен от перегрузок в диапазоне от 3 до 50 % объемной доли, путем снятия тока с датчика;
- связь с ПЭВМ осуществляется по USB-кабелю;
- возможность быстрой замены датчика;
- использование термохимических сенсоров производства ФГУП «СПО «Аналитприбор»;
- возможность выбора режима работы сигнализатора (непрерывный или циклический, течеискателя);
- по дополнительному заказу сигнализатор оснащается вспомогательными устройствами для газоанализаторов.
Предназначен для:
- обеспечения безопасности персонала от риска возникновения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров с воздухом;
- обнаружения мест утечек сжиженного (по ГОСТ - 20448-90) и природного (по ГОСТ 5542-2014) газов, водорода и других горючих углеводородных газов.
Область применения:
- на предприятиях, обслуживающих распределенные газовые сети или газобаллонное оборудование;
- на нефтеперерабатывающих предприятиях, НГДУ, нефтескладах, предприятиях, транспортирующих нефть;
- в производственных помещениях (котельных, ГРС, ГРП), колодцах, подвалах;
- использование при эксплуатации газопроводов низкого, среднего и высокого давления (при вероятности образования взрывоопасной смеси газов различных категорий) подземных газопроводов и при проведении ремонтно-восстановительных работ АДС и ЦДС.
Тип газоанализатора - индивидуальный.
Способ забора пробы - диффузионный или принудительный за счет внешнего побудителя расхода или от резиновой груши.
Принцип действия - термохимический.
Отличительные особенности
- корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м);
- широкий температурный диапазон (от -40 до +50 °С);
- монохромный дисплей, работающий при низких температурах;
- термохимический сенсор защищен от перегрузок в диапазоне от 3 до 50 % объемной доли, путем снятия тока с датчика;
- связь с ПЭВМ осуществляется по USB-кабелю;
- возможность быстрой замены датчика;
- использование термохимических сенсоров производства ФГУП «СПО «Аналитприбор»;
- возможность выбора режима работы сигнализатора (непрерывный или циклический, течеискателя);
- по дополнительному заказу сигнализатор оснащается вспомогательными устройствами для газоанализаторов.

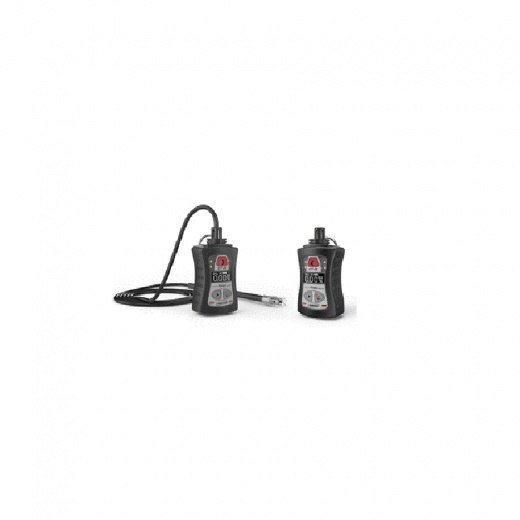

Модификации сигнализаторов СГГ-20Микро
Модификации сигнализаторов | Поверочный компонент | Тип датчика | Контролируемые вещества | Единица физической величины | Длина кабеля, м |
СГГ-20Микро | метан (СН4) | встроенный | горючие газы и пары, см. приложение А | % НКПР | нет |
СГГ-20Микро-М | метан (СН4) | встроенный | метан (СН4) | об. доля, % | нет |
СГГ-20Микро-02Г | гексан (С6Н14) | выносной |
горючие газы и пары, см. приложение А |
% НКПР |
от 2 до 10 по умолчанию 5 |
СГГ-20Микро-01 | метан (СН4) | выносной |
горючие газы и пары, см. приложение А |
% НКПР | 1,5 |
СГГ-20Микро-01М | метан (СН4) | выносной | метан (СН4) | об. доля, % | 1,5 |
СГГ-20Микро-02 | метан (СН4) | выносной |
горючие газы и пары, см. приложение А |
% НКПР |
от 2 до 10 по умолчанию 5 |
СГГ-20Микро-02М | метан (СН4) | выносной | метан (СН4) | об. доля, % |
от 2 до 10 по умолчанию 5 |
СГГ-20Микро-03К | метан (СН4) | выносной |
горючие газы и пары, см. приложение А |
% НКПР | 1,0* |
СГГ-20Микро-02ГД | гексан (С6Н14) | встроенный |
горючие газы и пары, см. приложение А |
% НКПР | нет |
СГГ-20Микро-В | водород (Н2) | встроенный | водород (Н2) | об. доля, % | нет |
СГГ-20Микро-01В | водород (Н2) | выносной | водород (Н2) | об. доля, % | 1,5 |
СГГ-20Микро-П | пропан (С3Н8) | встроенный | пропан (С3Н8) | об. доля, % | нет |
СГГ-20Микро-01П | пропан (С3Н8) | выносной | пропан (С3Н8) | об. доля, % | 1,5 |
* - Устройство для контроля остаточного содержания горючих газов в баллоне.
Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об. доли (по отдельному заказу - 0,001% об. доли).
Основные технические характеристики
Наименование | Значение | Примечание |
Время срабатывания сигнализации в циклическом/непрерыном/течеискателя режимах, с, не более | 15/10/3 | |
Маркировка взрывозащиты | 1ExibdIICT6 X | |
Диапазон рабочих температур, °С | от -40 до +50 | |
Степень защиты корпуса | IP68 | блока датчика IP54 |
Время непрерывной работы, ч, не менее | 14 | |
Габаритные размеры (ДхШхВ), мм, не более | 55х35х105 | блока датчика: длина – 100, диаметр – 20 |
Масса, кг, не более | 0,2 |
