определения концентрации метана или любого газа, содержащего метан.
Для определения утечки необходимо направить лазерный луч в точку предполагаемого места на расстоянии от 0,5 до 30 метров. Концентрация массы газообразного метана, распределенного на траектории следования лазерного луча от детектора до отражающего предмета определяется с помощью измерения приемником параметров отраженного лазерного луча.

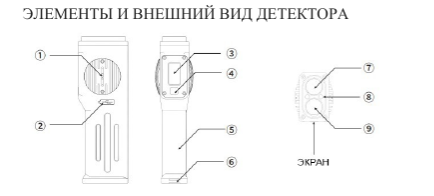

- 1 Зуммер (звук сигнализация)
- 2 Разъем зарядки Type-C

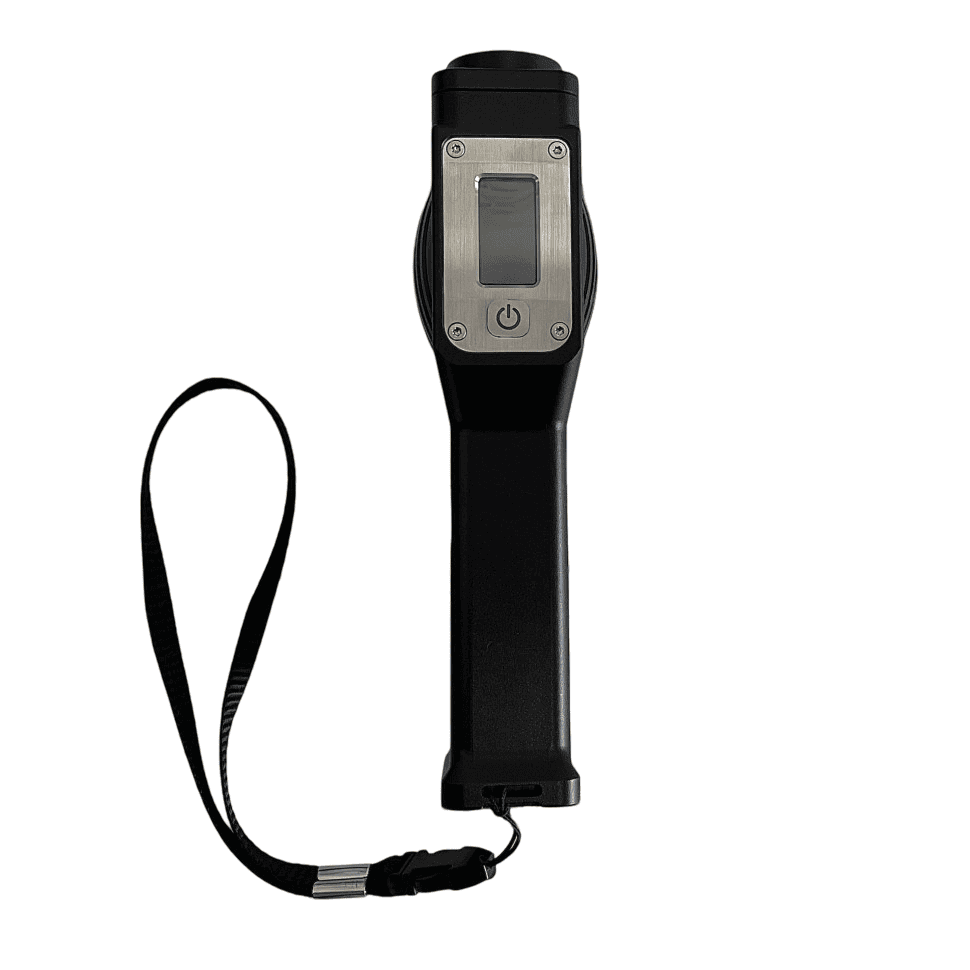

- 3 Дисплей
- 4 Кнопка управления
- 5 Отсек с аккумулятором
- 6 Крепление для ремешка

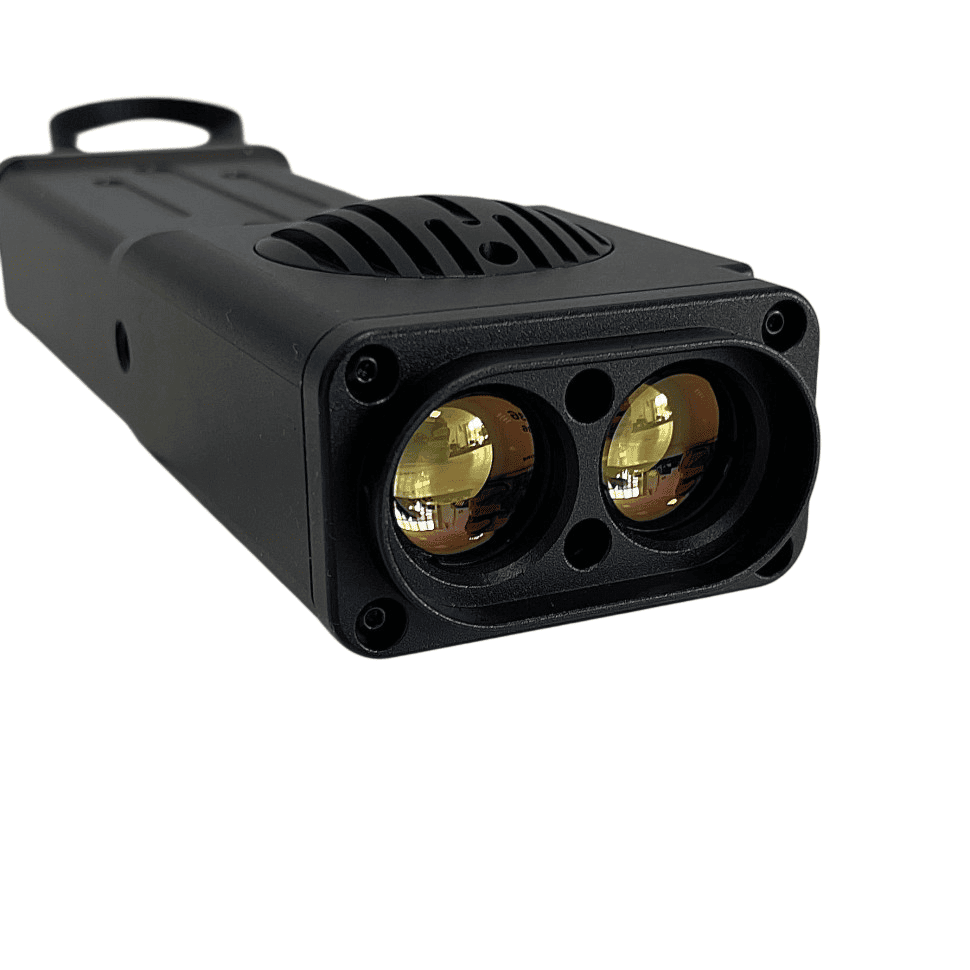

- 7 Окно приемника лазерного луча
- 8 Окно луча «прицеливания»
- 9 Окно лазерного излучателя
ПРИНЦИП РАБОТЫ
Принцип работы детектора основан измерении поглощения отраженного луча (Turntable Diode Laser Absorption Spectroscopy technology - TDLAS).
Излучаемый детектором лазерный луч с определенной длинной волны проходит через зону контроля загазованности, достигает поверхность и отражается от нее, направляясь обратно к детектору. Приемное устройство прибора оценивает параметры отраженного луча. Если в зоне контроля загазованности есть метан – лазерный луч будет им поглощен. И чем выше концентрация – тем больше будет величина поглощения.

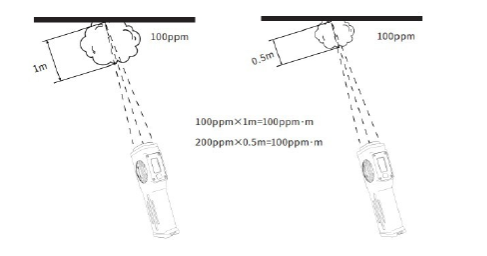

На дисплее отображается значение выраженное в единицах (ppm*m): концентрация метана (ppm) × массовая плотность газообразного метана (m).
Настоящий детектор не определяет газы, отличные от метана, такими как бутан, пропан и прочие; и не работает в местах, недоступных для проникновения лазерного луча (сквозь стены, слой земли и т.д.)
ИЗМЕРЕНИЕ

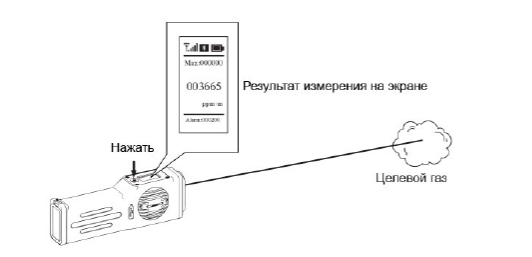

В режиме ожидания нажмите кнопку один раз, чтобы перейти в режим измерения. Затем направьте устройство на целевую область, к которое необходимо произвести обнаружение метана.
Нажмите на кнопку еще раз, чтобы прекратить измерение.
Во время измерений, значение в текущий момент и максимальное значение за сессию обновляются каждые 10 мс. Когда измерение заканчивается, максимальное значение сохраняется, а значение в реальном времени сбрасывается. При повторном измерении (новая сессия) максимальное значение обнуляется и фиксируется заново.
Если все индикаторы уровня сигнала в верхней части экрана становятся серыми или на экране появляется подсказка "R-L", это означает, что отраженный сигнал, принимаемый устройством, слишком слабый. Пожалуйста, измените точку отражения лазерного луча.
В случае превышения значением установленного "порога срабатывания сигнализации" устройство подаст звуковой и вибрационный сигнал тревоги.
Пожалуйста, не направляйте лазер непосредственно на человека и не смотрите прямо на лазер.
Устройство автоматически выключится, если оно будет находиться в режиме ожидания измерения более 10 минут.
определения концентрации метана или любого газа, содержащего метан.
Для определения утечки необходимо направить лазерный луч в точку предполагаемого места на расстоянии от 0,5 до 30 метров. Концентрация массы газообразного метана, распределенного на траектории следования лазерного луча от детектора до отражающего предмета определяется с помощью измерения приемником параметров отраженного лазерного луча.
- 1 Зуммер (звук сигнализация)
- 2 Разъем зарядки Type-C
- 3 Дисплей
- 4 Кнопка управления
- 5 Отсек с аккумулятором
- 6 Крепление для ремешка
- 7 Окно приемника лазерного луча
- 8 Окно луча «прицеливания»
- 9 Окно лазерного излучателя
ПРИНЦИП РАБОТЫ
Принцип работы детектора основан измерении поглощения отраженного луча (Turntable Diode Laser Absorption Spectroscopy technology - TDLAS).
Излучаемый детектором лазерный луч с определенной длинной волны проходит через зону контроля загазованности, достигает поверхность и отражается от нее, направляясь обратно к детектору. Приемное устройство прибора оценивает параметры отраженного луча. Если в зоне контроля загазованности есть метан – лазерный луч будет им поглощен. И чем выше концентрация – тем больше будет величина поглощения.
На дисплее отображается значение выраженное в единицах (ppm*m): концентрация метана (ppm) × массовая плотность газообразного метана (m).
Настоящий детектор не определяет газы, отличные от метана, такими как бутан, пропан и прочие; и не работает в местах, недоступных для проникновения лазерного луча (сквозь стены, слой земли и т.д.)
ИЗМЕРЕНИЕ
В режиме ожидания нажмите кнопку один раз, чтобы перейти в режим измерения. Затем направьте устройство на целевую область, к которое необходимо произвести обнаружение метана.
Нажмите на кнопку еще раз, чтобы прекратить измерение.
Во время измерений, значение в текущий момент и максимальное значение за сессию обновляются каждые 10 мс. Когда измерение заканчивается, максимальное значение сохраняется, а значение в реальном времени сбрасывается. При повторном измерении (новая сессия) максимальное значение обнуляется и фиксируется заново.
Если все индикаторы уровня сигнала в верхней части экрана становятся серыми или на экране появляется подсказка "R-L", это означает, что отраженный сигнал, принимаемый устройством, слишком слабый. Пожалуйста, измените точку отражения лазерного луча.
В случае превышения значением установленного "порога срабатывания сигнализации" устройство подаст звуковой и вибрационный сигнал тревоги.
Пожалуйста, не направляйте лазер непосредственно на человека и не смотрите прямо на лазер.
Устройство автоматически выключится, если оно будет находиться в режиме ожидания измерения более 10 минут.
| Характеристика | Значение |
|---|---|
| Определяемый газ | Метан (CH4), метансодержащий газ |
| Диапазон определения | 0..100000 ppm*m |
| Дистанция определения | 0.5 – 30 метров (в идеальных условиях) |
| Скорость реакции | Менее 20 мс |
| Время автономной работы | Более 12 часов |
| Сигнализация | Звуковая и вибрационная |
| Взрывозащита | Ex ib IIC T4 Gb |
| Защита корпуса | IP65 |
| Рабочий температурный диапазон | -20…+50 градусов С |
| Влажность | До 98% (неконденсируемая) |
| Тип лазера |
Измерительный луч: Class I Индикаторный луч: Class IIIA |

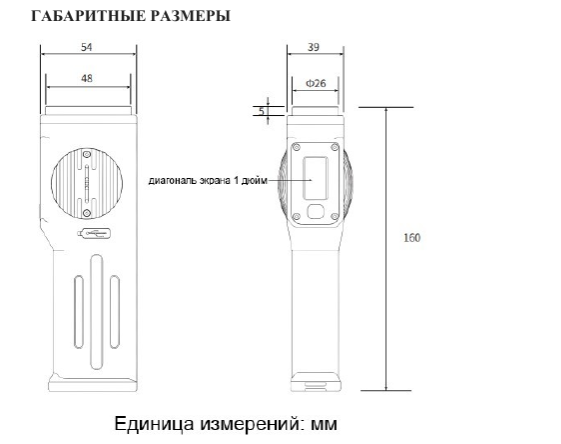

| Габаритные размеры | 39х54х160 мм |
| Вес | 420 г |

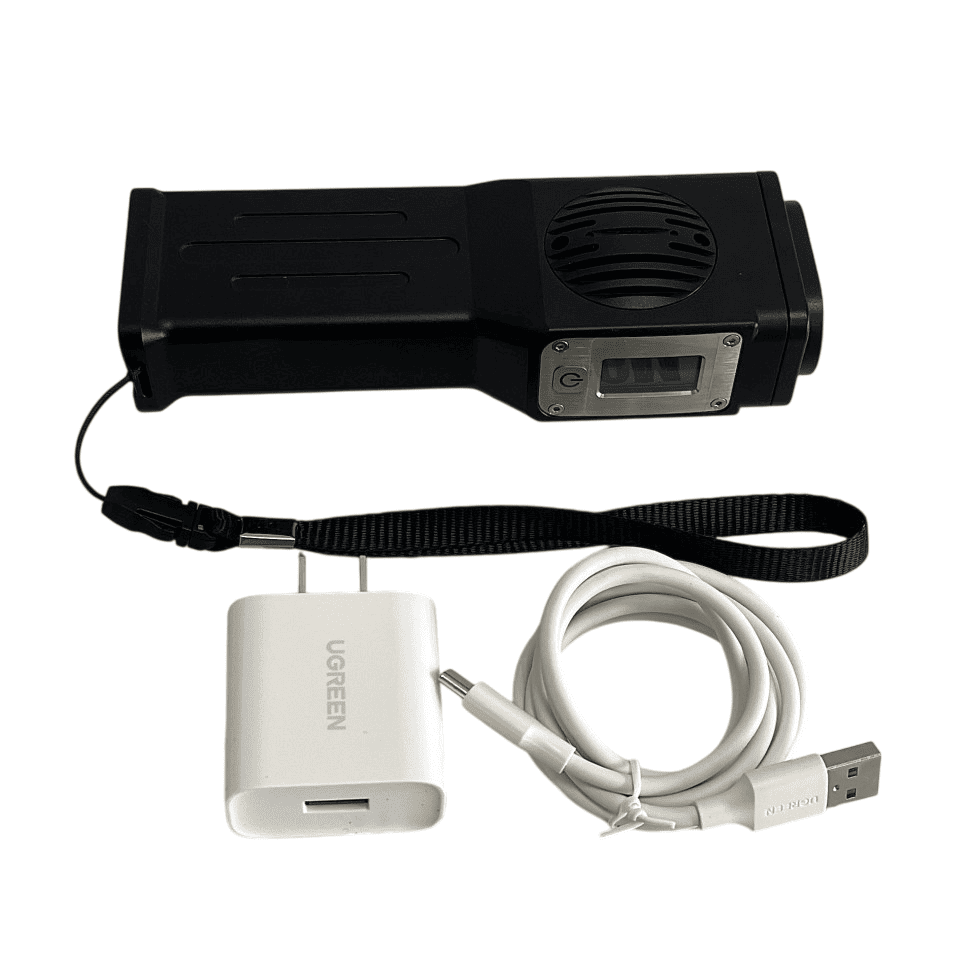

Комплектация
- Детектор
- Зарядное устройство

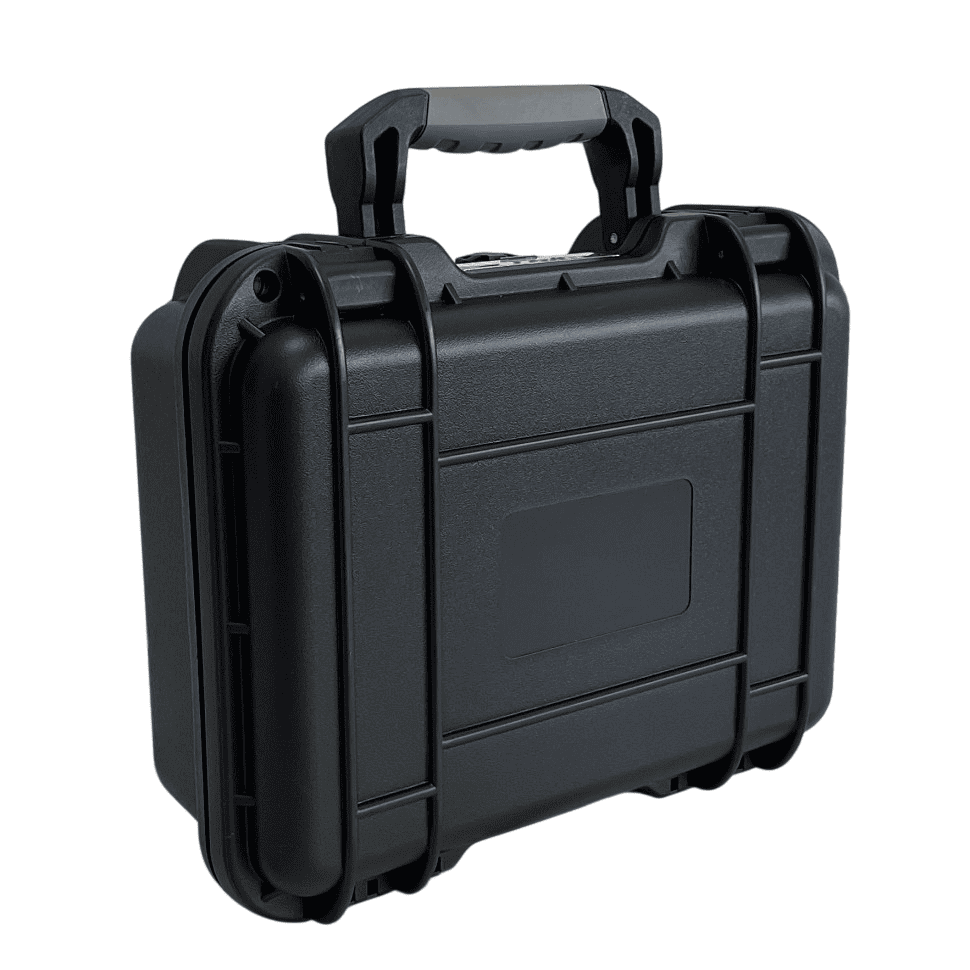

- Кейс для транспортировки
- Паспорт (Руководство по эксплуатации)
