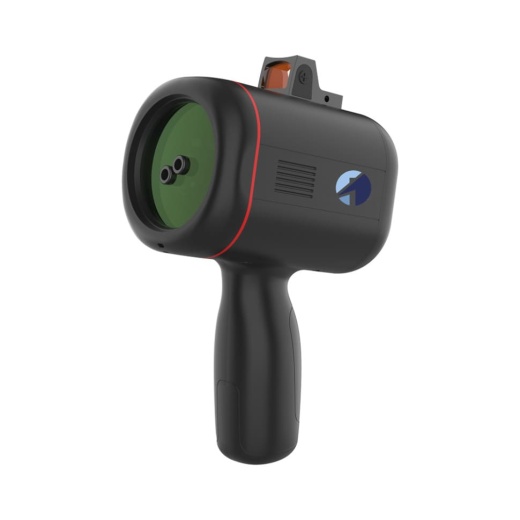

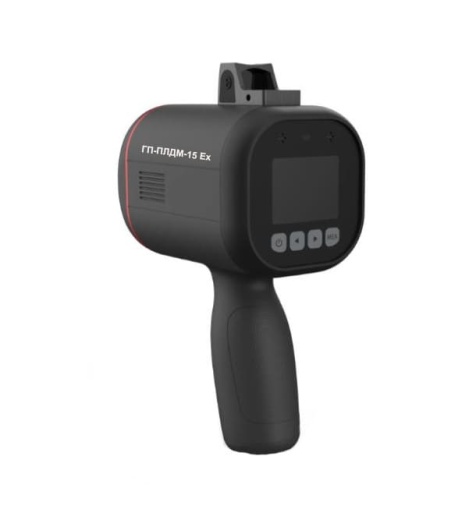

Переносной лазерный детектор метана ГП-ПЛДМ-15 Ex

Принцип работы детектора основан на технологии лазерной абсорбционной спектроскопии. Детектор ГП-ПЛДМ-15 Ex излучает лазерный луч, который, проходя через толщу воздуха, поглощается метаном (это свойство метана). Затем луч отражается от поверхности (это может быть любая поверхность: стена, гора, грунт, металл, дерево и т.д.) и возвращается к детектору. Приёмник детектора регистрирует отражённый сигнал. По интенсивности поглощения лазерного луча рассчитывается плотность метана (концентрация, умноженная на толщину метанового облака), оказавшегося на пути луча. Таким образом, пользователь по показаниям прибора получает информацию не только о факте скопления метана в исследуемой области (то есть о наличии утечки), но и о его относительном количестве (то есть об интенсивности утечки).

Для обнаружения утечки необходимо направить лазерный луч в предполагаемое место на расстоянии от 0,5 до 30 метров. Концентрация газообразного метана, распределённого на траектории луча от детектора до отражающей поверхности, определяется путём измерения приёмником параметров отражённого сигнала.

ГП-ПЛДМ-15 Ex - первый лазерный детектор на российском рынке, имеющий сертификат взрывозащиты и описание типа средств измерений.

Принцип работы ГП-ПЛДМ-15 Ex

Принцип работы детектора основан на измерении поглощения отражённого луча (технология Turntable Diode Laser Absorption Spectroscopy - TDLAS).

Излучаемый детектором лазерный луч с определённой длиной волны проходит через зону контроля загазованности, достигает поверхности, отражается от неё и направляется обратно к детектору. Приёмное устройство прибора оценивает параметры отражённого луча. Если в зоне контроля присутствует метан, лазерный луч поглощается им. Чем выше концентрация газа, тем больше величина поглощения.

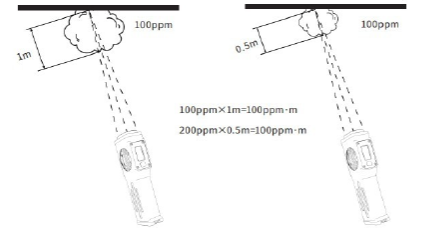

На дисплее отображается значение в единицах ppm·м: концентрация метана (ppm) × массовая плотность газообразного метана (м).

Детектор не определяет газы, отличные от метана (такие как бутан, пропан и прочие), и не работает в местах, недоступных для проникновения лазерного луча (сквозь стены, слой земли и т.д.).

Измерение

В режиме ожидания нажмите кнопку один раз, чтобы перейти в режим измерения. Затем направьте устройство на целевую область, где необходимо произвести обнаружение метана.

Нажмите кнопку ещё раз, чтобы прекратить измерение.

Во время измерений текущее значение и максимальное значение за сессию обновляются каждые 10 мс. По окончании измерения максимальное значение сохраняется, а текущее сбрасывается. При повторном измерении (новая сессия) максимальное значение обнуляется и фиксируется заново.

Если все индикаторы уровня сигнала в верхней части экрана становятся серыми или появляется подсказка «R-L», это означает, что отражённый сигнал слишком слабый. Пожалуйста, измените точку отражения лазерного луча.

В случае превышения значением установленного порога срабатывания сигнализации устройство подаст звуковой и вибрационный сигнал тревоги.

Пожалуйста, не направляйте лазер непосредственно на человека и не смотрите прямо на лазер.

Устройство автоматически выключится, если оно будет находиться в режиме ожидания более 10 минут.

Варианты использования

Лазерные детекторы метана - это высокоточные приборы, использующие лазерную технологию для обнаружения и измерения концентраций метана в воздухе или других средах. Благодаря высокой чувствительности, быстродействию и избирательности, такие устройства нашли широкое применение в различных отраслях. Ниже представлен подробный обзор основных вариантов использования лазерных детекторов метана.

Промышленный мониторинг и безопасность

Главное направление применения лазерных детекторов метана — обеспечение безопасности на промышленных объектах, связанных с добычей, транспортировкой и хранением природного газа. Метан представляет высокую пожарную опасность, поэтому оперативное обнаружение утечек критически важно.

• Газодобывающая промышленность: буровые установки, компрессорные станции, газовые скважины.

• Транспорт газа: магистральные газопроводы, газопроводы низкого и среднего давления, ГПШ, ГРПШ.

• Нефтехимия и переработка: нефтеперерабатывающие заводы для контроля технологических процессов.

Экологический мониторинг

Метан - один из парниковых газов, существенно влияющих на климат планеты. Поэтому мониторинг выбросов метана является важной экологической задачей.

Мониторинг выбросов из антропогенных источников: свалки, очистные сооружения, предприятия сельского хозяйства, а также инфраструктура по добыче, транспортировке и хранению газа.

Контроль утечек метана из хранилищ и резервуаров.

Гражданская безопасность и аварийные ситуации

• Лазерные детекторы могут использоваться службами аварийного реагирования для обнаружения утечек в жилых домах и на объектах ЖКХ.

• Обследование территорий после аварий.

• Контроль безопасности на объектах с повышенными требованиями: аэропорты, поезда, АЗС, метрополитен.
