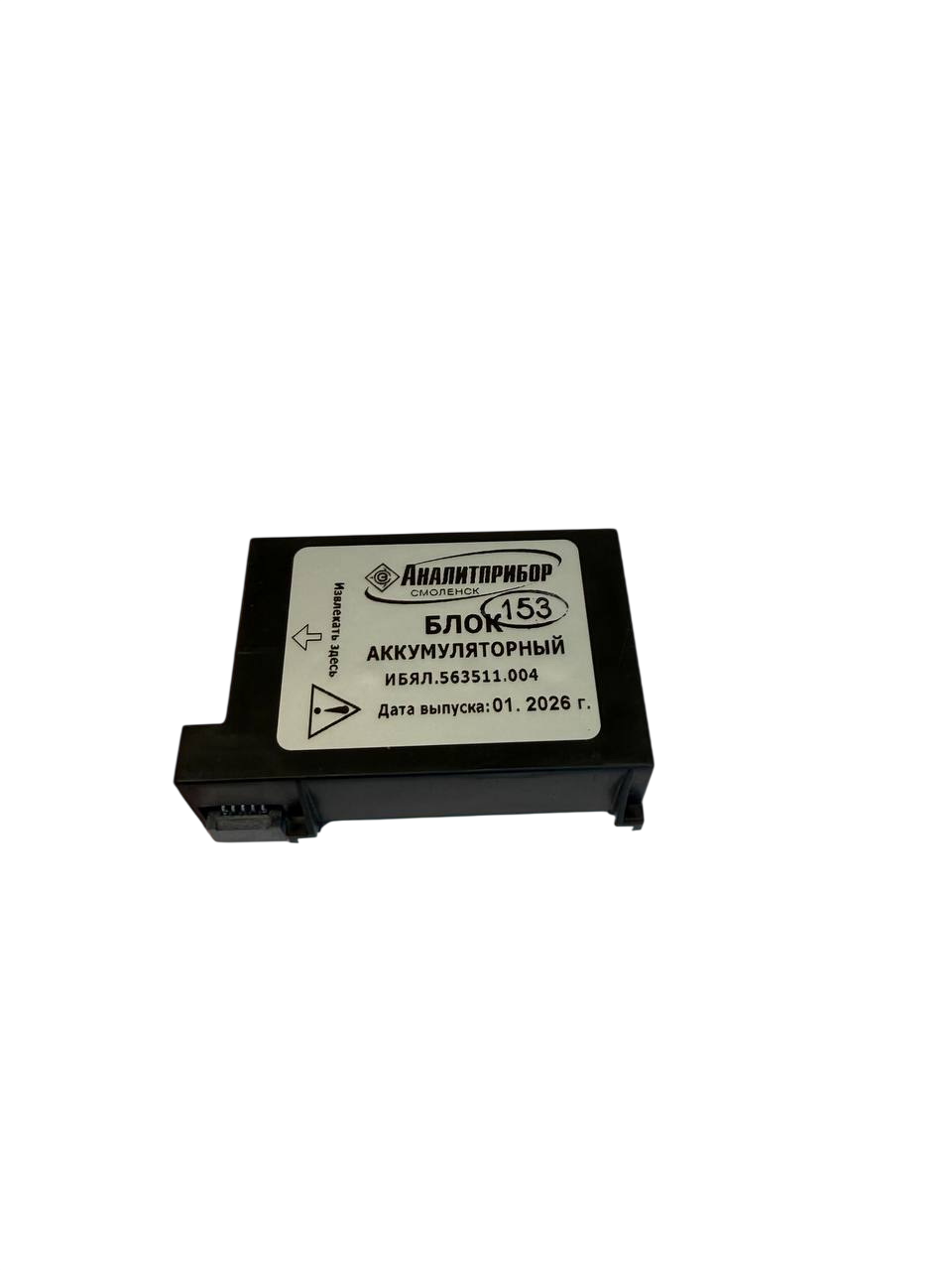

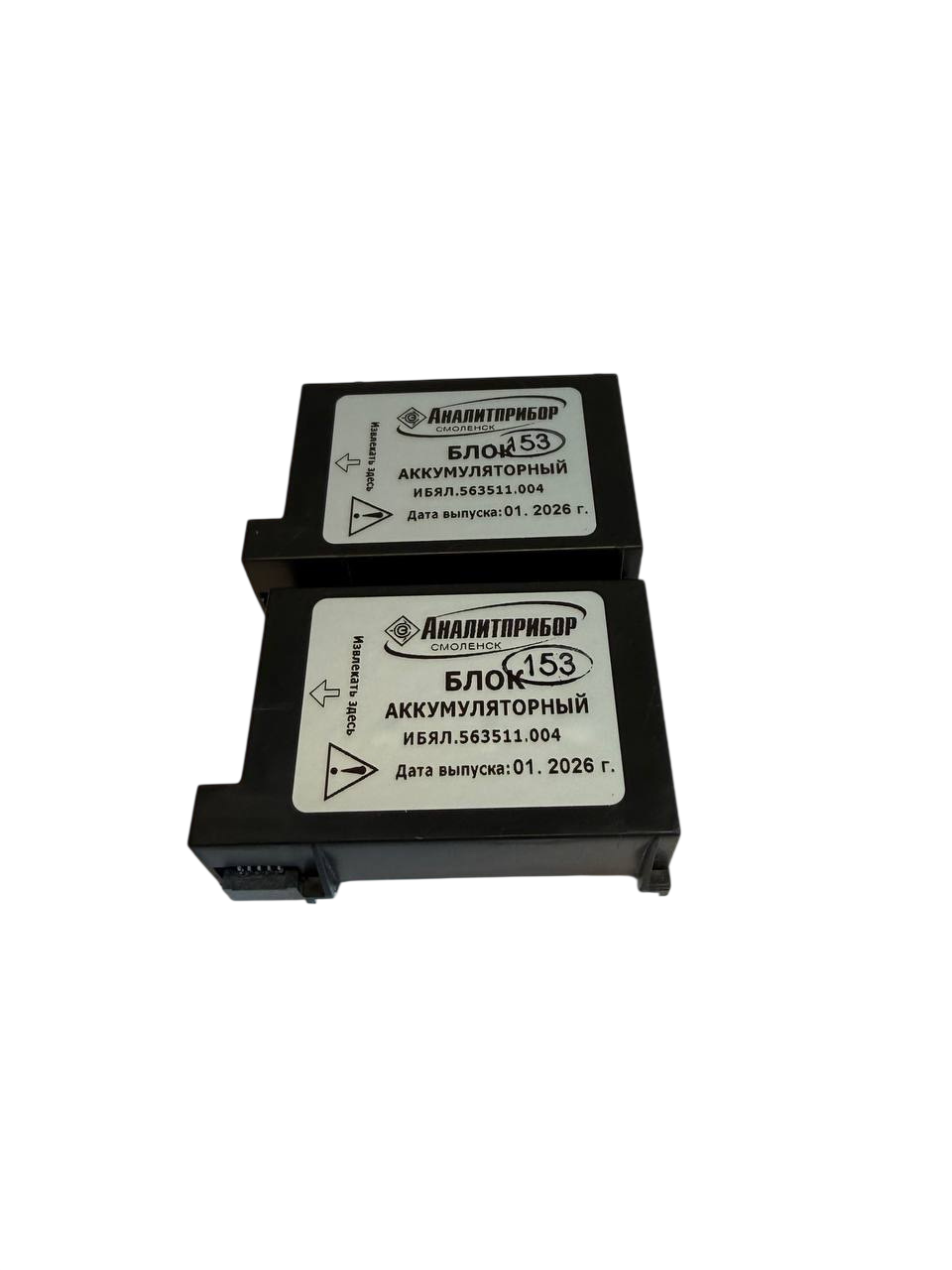

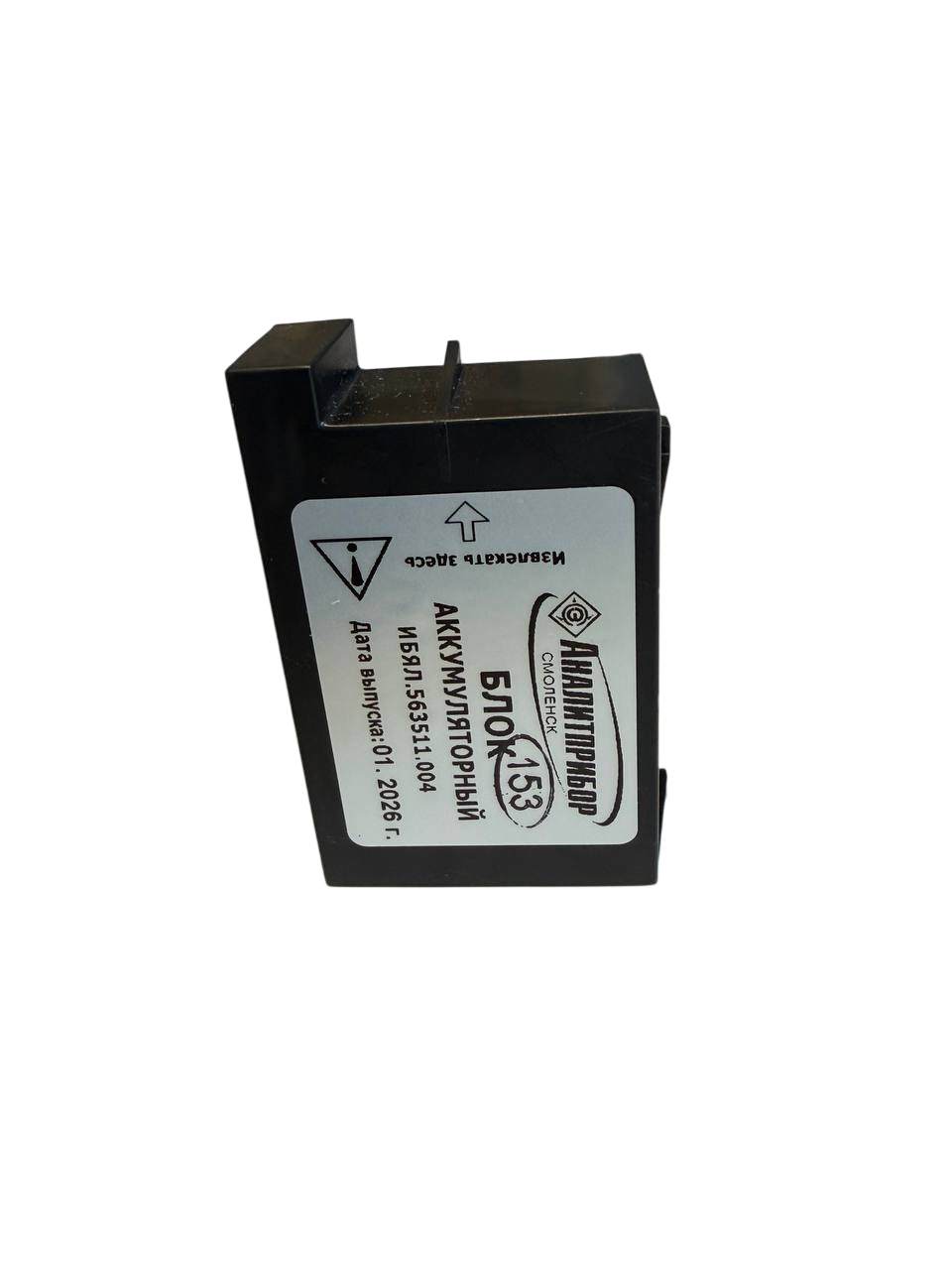

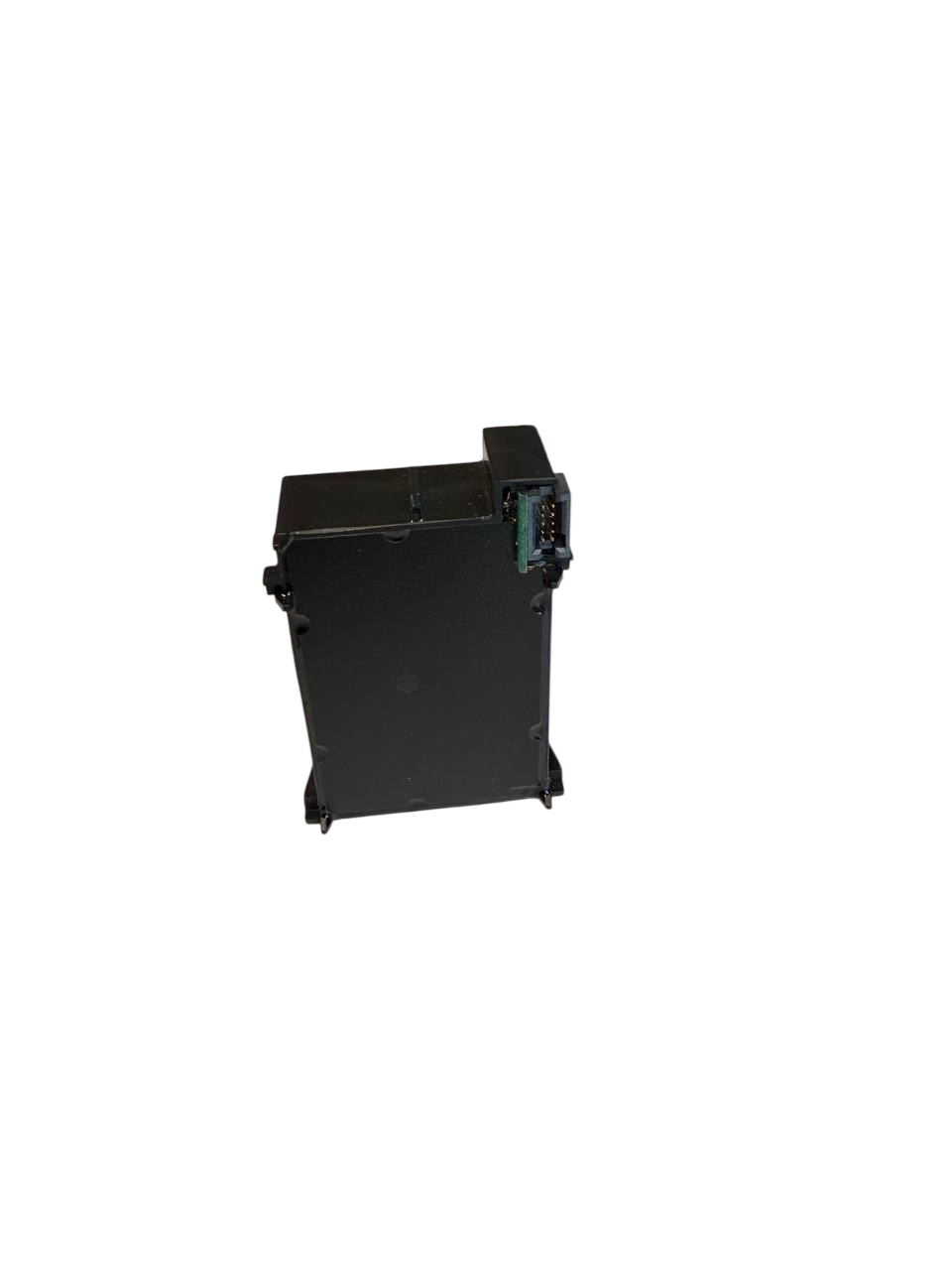

Блок аккумуляторный ИБЯЛ.563511.004

Блок аккумуляторный ИБЯЛ.563511.004 служит для питания сигнализаторов СГГ-20Микро, индикаторов ИЗО-Микро, газоанализаторов АНКАТ-7631Микро

Параметры искробезопасной цепи блока аккумуляторного:

• максимальное выходное напряжение U0, В 3,0;
• максимальный выходной ток I0, A 2,5.

ВНИМАНИЕ: ПРИ ЗАМЕНЕ БЛОКА АККУМУЛЯТОРНОГО, А ТАКЖЕ В СЛУЧАЯХ, КОГДА БЛОК АККУМУЛЯТОРНЫЙ ХРАНИЛСЯ ОТДЕЛЬНО ОТ ГАЗОАНАЛИЗАТОРА, НЕОБХОДИМО ВНОВЬ УСТАНОВИТЬ ТЕКУЩИЕ ЗНАЧЕНИЯ ДАТЫ И ВРЕМЕНИ!

ПРИ ЗАРЯДЕ БАТАРЕИ АККУМУЛЯТОРНОЙ СОБЛЮДАТЬ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, УКАЗАННЫЕ В П. 3.2 РЭ!

С ЦЕЛЬЮ ПРЕДОТВРАЩЕНИЯ ГЛУБОКОГО РАЗРЯДА БАТАРЕИ АККУМУЛЯТОРНОЙ ПРИ ДЛИТЕЛЬНЫХ ПЕРЕРЫВАХ В РАБОТЕ С ГАЗОАНАЛИЗАТОРОМ, ПЕРИОДИЧНОСТЬ ЗАРЯДА БАТАРЕИ АККУМУЛЯТОРНОЙ ПРИ ХРАНЕНИИ ДОЛЖНА БЫТЬ НЕ МЕНЕЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА!

ЕСЛИ БЛОК АККУМУЛЯТОРНЫЙ ХРАНИЛСЯ ПРИ ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУРАХ ИЛИ ПРИ ТЕМПЕРАТУРАХ БОЛЕЕ 25 °С, ТО ПЕРЕД ЗАРЯДОМ НЕОБХОДИМО ВЫДЕРЖАТЬ ЕГО ПРИ ТЕМПЕРАТУРЕ (20 ± 5) °С В ТЕЧЕНИЕ (3 – 4) Ч!

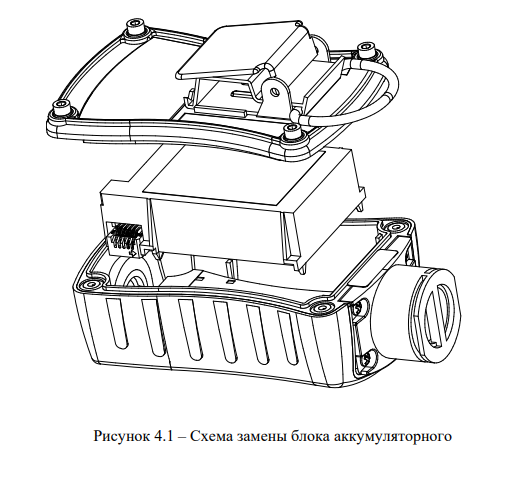

Перед первым использованием или после длительного хранения блока аккумуляторного отдельно от газоанализатора, необходимо установить блок аккумуляторный в газоанализатор согласно п. 4.3.2 и провести тренировку батареи аккумуляторной – выполнить (3 – 5) циклов заряд-разряд согласно рекомендациям, приведенным в разделе 3 настоящего РЭ (п. 3.3.1). Провести заряд батареи аккумуляторной согласно п. 3.3.1 настоящего РЭ.

Заряд батареи аккумуляторной осуществляется при помощи зарядного устройства из комплекта ЗИП или ПЭВМ.

Для сохранения разрядной емкости батареи аккумуляторной ее заряд необходимо проводить при температуре окружающей среды (20 ± 5) °С.

Если систематически заряжать не полностью разряженную батарею аккумуляторную, то отдаваемая ею емкость снижается, поэтому предпочтительный режим эксплуатации – полный разряд батареи аккумуляторной (до срабатывания сигнализации РАЗРЯД АБ), а затем полный цикл заряда от зарядного устройства из комплекта ЗИП или ПЭВМ.

Заряд новой батареи аккумуляторной, а также полностью разряженной, производить в течение 8 ч.

Для заряда батареи аккумуляторной газоанализатора необходимо выполнить следующие действия:

• выключить газоанализатор;
• открутить крышку, закрывающую разъем USB;
• подключить зарядное устройство к сети переменного тока или кабель USB к USB-порту ПЭВМ;
• подключить кабель зарядного устройства или кабель USB, подключенный к USB-порту ПЭВМ, к разъему USB газоанализатора;
• газоанализатор перейдет в режим заряда батареи аккумуляторной, и на табло газоанализатора отобразится сообщение «заряд АБ» с временем окончания заряда (рисунок 3.1). Значок уровня заряда батареи аккумуляторной будет периодически заполняться;


• по окончании заряда на табло газоанализатора отобразится сообщение «заряд АБ окончен». Значок уровня заряда батареи аккумуляторной будет заполнен (рисунок 3.2);


• отключить кабель зарядного устройства или кабель USB, подключенный к USB-порту ПЭВМ, от газоанализатора. На табло отобразится сообщение о выключении и бегущая полоса;
• дождаться окончания выключения газоанализатора;
• закрыть крышкой разъем USB;
• выдержать газоанализатор в нормальных условиях в течение 2 ч.

Рекомендации по использованию батарей аккумуляторных

Для увеличения срока службы новой батареи аккумуляторной перед использованием необходимо провести ее полный разряд (до срабатывания сигнализации РАЗРЯД) с последующим полным зарядом. Разряд батареи аккумуляторной проводить в следующем порядке:

• включить газоанализатор;
• выдержать газоанализатор во включенном состоянии до срабатывания сигнализации разряда батареи аккумуляторной.

Если батарея аккумуляторная хранилась при отрицательных температурах или при температурах более 25 °С, то перед зарядом необходимо выдержать ее при температуре (20 ± 5) °С в течение 3 – 4 ч.

При длительных (более 1 месяца) перерывах в работе рекомендуется разрядить батарею аккумуляторную указанным выше способом и демонтировать ее из газоанализатора.
