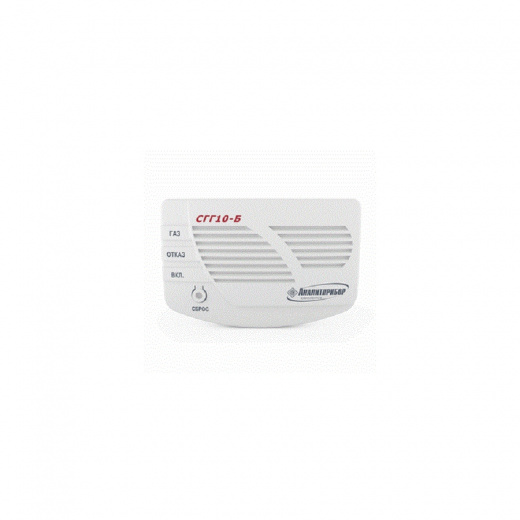

Предназначен для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.
Область применения
Жилые, бытовые, административные, общественные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах.
Метод измерения – термохимический.
Способ забора пробы – диффузионный.
Тип сигнализатора - стационарный.
Режим работы - непрерывный.
Возможный состав системы:
Сигнализатор СГГ10-Б (6 различных модификаций).
Комплект монтажных проводов ИБЯЛ.413944.062 (провод 0, 75х2 - 5 метров, провод 0,5х2 - 2,5 метра).
Клапаны КЭГ 9720 ИБЯЛ.685181.001 (DN 15), - 01 (DN 20), -02 (DN 25), -21 (DN 32)-40В.
Специализированные модификации СГГ10-Б-И и СГГ10-Б-РК (совместно с блоком сбора и передачи информации БСП-РК), имеют возможность передавать данные по интерфейсу RS485 и радиоканалу соответственно, используются для создания сетей контроля за довзрывоопасными концентрациями горючих газов в многоквартирных домах, подъездах жилых домов и других подобных бытовых и административных объектах большой площади.
Отличительные особенности:
- соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000;
- возможность организации сети через интерфейс RS485 или по радиоканалу;
- подключение кабелей без пайки (клеммная колодка);
- возможность подвода питания "скрытой" подводкой;
- наличие кнопки "сброс-тест" для тестирования сигнализатора;
- срок службы датчика 5 лет;
- гарантия 36 месяцев;
- автокалибровка нуля при включении или раз в 30 дней;
- межповерочный и межкалибровочный интервал 1 год.
Предназначен для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.
Область применения
Жилые, бытовые, административные, общественные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах.
Метод измерения – термохимический.
Способ забора пробы – диффузионный.
Тип сигнализатора - стационарный.
Режим работы - непрерывный.
Возможный состав системы:
Сигнализатор СГГ10-Б (6 различных модификаций).
Комплект монтажных проводов ИБЯЛ.413944.062 (провод 0, 75х2 - 5 метров, провод 0,5х2 - 2,5 метра).
Клапаны КЭГ 9720 ИБЯЛ.685181.001 (DN 15), - 01 (DN 20), -02 (DN 25), -21 (DN 32)-40В.
Специализированные модификации СГГ10-Б-И и СГГ10-Б-РК (совместно с блоком сбора и передачи информации БСП-РК), имеют возможность передавать данные по интерфейсу RS485 и радиоканалу соответственно, используются для создания сетей контроля за довзрывоопасными концентрациями горючих газов в многоквартирных домах, подъездах жилых домов и других подобных бытовых и административных объектах большой площади.
Отличительные особенности:
- соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000;
- возможность организации сети через интерфейс RS485 или по радиоканалу;
- подключение кабелей без пайки (клеммная колодка);
- возможность подвода питания "скрытой" подводкой;
- наличие кнопки "сброс-тест" для тестирования сигнализатора;
- срок службы датчика 5 лет;
- гарантия 36 месяцев;
- автокалибровка нуля при включении или раз в 30 дней;
- межповерочный и межкалибровочный интервал 1 год.
Исполнения сигнализаторов СГГ10-Б
| Условное наименование и обозначение сигнализаторов | Наличие «сухих» контактов | Наличие интерфейсов | Исполнительное устройство | |
| RS 485 | Радиоканал | |||
| СГГ10-Б ИБЯЛ.413216.047 | - | - | - | К |
| СГГ10-Б-МР ИБЯЛ.413216.047-02 | МР | - | - | |
| СГГ10-Б-ОР ИБЯЛ.413216.047-04 | ОР | - | - | |
| СГГ10-Б-И ИБЯЛ.413216.047-06 | - | + | - | |
| СГГ10-Б-РК ИБЯЛ.413216.047-08 | - | - | + | |
| СГГ10-Б-М ИБЯЛ.413216.047-10 | - | - | - | М |
МР - механическое реле, ОР - оптоэлектронное реле, К - электромагнитный клапан с импульсным управлением, М – механизм отключения подачи газа с электроприводом постоянного тока.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Пороги срабатывания (по метану), % НКПР: 1 порог (аварийный / предупредительный) 2 порог (аварийный) |
10 20 |
аварийная сигнализация «ГАЗ» блокирующая (отключается нажатием кнопки «СБРОС») |
| Параметры оптореле | 40 В; 0,2 А | нормально разомкнутое |
| Параметры механического реле | 220В; 2,5А | нормально замкнутое |
| Основная абсолютная погрешность, % НКПР, не более | ± 5 | |
| Степень защиты (по ГОСТ 14254) | IP 42 | |
| Напряжение питания, В | 100 - 250 | (50 ± 1) Гц |
| Диапазон температуры окружающей среды, °С | от -10 до + 50 | |
| Выход на клапан, В (напряжение импульсное) | 40 | КЭГ-9720 (Ду=15; 20; 25; 32) |
| Время срабатывания сигнализации, с, не более | 15 | |
| Габаритные размеры, мм, не более | 144х96х42 | |
| Масса, кг, не более | 0,2 |
Специализированные модификации СГГ10-Б-И и СГГ10-Б-РК (совместно с блоком сбора и передачи информации БСП-РК), имеют возможность передавать данные по интерфейсу RS485 и радиоканалу соответственно, используются для создания сетей контроля за довзрывоопасными концентрациями горючих газов в многоквартирных домах, подъездах жилых домов и других подобных бытовых и административных объектах большой площади.
