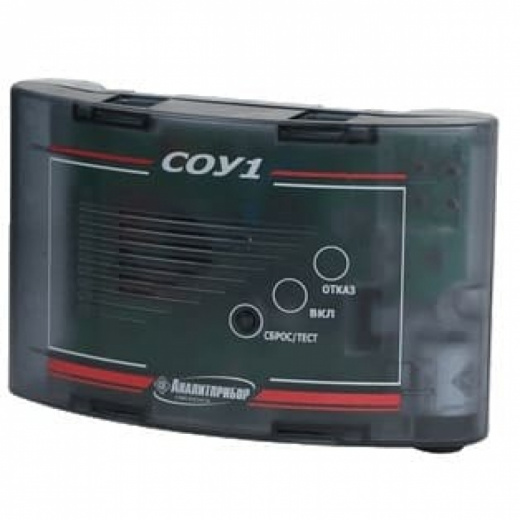

Предназначен для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений предельно допустимой концентрации угарного газа в воздухе рабочих и жилых помещений.
Область применения:
- в помещениях котельных;
- в жилом секторе коммунального хозяйства;
- на автостоянках, в крытых гаражах и на других объектах, где возможно выделение и скопление угарного газа.
Принцип работы - электрохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
Возможный состав систем:
- сигнализатор оксида углерода СОУ-1;
- клапаны КЭГ 9720 ИБЯЛ.685181.001 -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80, Р=0,4МПа) -220В;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003;
- сигнализатор горючих газов СГГ-6М.
Отличительные особенности:
- наличие «сухих» контактов реле с повышенной нагрузочной способностью, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства;
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф совместно с газосигнализаторами СТГ-1 и СГГ-6М или подключать их к пожарной или охранной сигнализации;
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- возможность подключения к диспетчерскому пульту ДИСП или к подобным устройствам;
- подключение с помощью клемных соединений;
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в".
Предназначен для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений предельно допустимой концентрации угарного газа в воздухе рабочих и жилых помещений.
Область применения:
- в помещениях котельных;
- в жилом секторе коммунального хозяйства;
- на автостоянках, в крытых гаражах и на других объектах, где возможно выделение и скопление угарного газа.
Принцип работы - электрохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
Возможный состав систем:
- сигнализатор оксида углерода СОУ-1;
- клапаны КЭГ 9720 ИБЯЛ.685181.001 -11 (DN 65, Р=0,1МПа), -12 (DN 65, Р=0,4МПа), -13 (DN 80, Р=0,1МПа), -14 (DN 80, Р=0,4МПа) -220В;
- диспетчерский пульт ДИСП ИБЯЛ.465213.003;
- сигнализатор горючих газов СГГ-6М.
Отличительные особенности:
- наличие «сухих» контактов реле с повышенной нагрузочной способностью, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства;
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф совместно с газосигнализаторами СТГ-1 и СГГ-6М или подключать их к пожарной или охранной сигнализации;
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- возможность подключения к диспетчерскому пульту ДИСП или к подобным устройствам;
- подключение с помощью клемных соединений;
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в".
Технические характеристики
Характеристики |
Значения |
Примечание |
Стандартная установка порогов, мг/м3 |
1-й - 20 |
|
Относительная погрешность срабатывания, %, не более |
± 25 |
|
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: |
одна группа |
параметры «сухих» |
Рабочий температурный диапазон, °С |
от -10 до +50 |
|
Степень защиты корпуса сигнализатора |
IP30 |
|
Напряжение питания, В |
от 150 до 253 |
частотой 50±1 Гц |
Потребляемая мощность, ВА, не более |
5 |
|
Время срабатывания сигнализации, с, не более |
45 |
|
Габаритные размеры, мм, не более |
195х60х120 |
|
Масса, кг, не более |
1 |
|
Преимущества
- наличие «сухих контактов» с повышенной нагрузочной способностью, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства;
- наличие кнопки «ТЕСТ», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
- возможность подключения к диспетчерскому пульту ДИСП или к подобным устройствам;
- подключение с помощью клемных соединений;
- сигнализатор СОУ1 имеет выход «КОНТРОЛЬ» - выходной сигнал напряжения постоянного тока от 0,4 до 2,0 В, предназначенный для контроля метрологических характеристик сигнализатора.
Рекомендованный тип кабеля :
- ШВВП 3х0,25 ГОСТ 7399-97;
- ПВС 3х0,5 ГОСТ 7399-97;
- ШВЛ 3х0,75 ГОСТ 7399-97.
Наличие внешнего входа «АВАРИЯ» позволяет соединять приборы в шлейф с газосигнализаторами СТГ-1 и СГГ-6М или подключать их к пожарной или охранной сигнализации.
Дополнительно заказывают диспетчерский пульт ДИСП ИБЯЛ.465213.003.
