Предназначены для питания сигнализаторов СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе с одновременным переключением “сухих” контактов реле по двум порогам.
Область применения: обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И.
Блоки являются стационарными автоматическими приборами.
Рабочее положение блоков - вертикальное.
Режим работы - непрерывный.
Количество опрашиваемых датчиков для БПС-3 не ограничено, для БПС-3-И до 64 датчиков.
Отличительные особенности:
- до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов);
- сигнализаторы не предназначены для установки во взрывоопасных зонах;
- диапазон рабочих температур – от плюс 1 до плюс 40 ℃;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30;
- время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев;
- гарантийный срок – 18 месяцев с даты отгрузки потребителю.
Предназначены для питания сигнализаторов СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе с одновременным переключением “сухих” контактов реле по двум порогам.
Область применения: обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И.
Блоки являются стационарными автоматическими приборами.
Рабочее положение блоков - вертикальное.
Режим работы - непрерывный.
Количество опрашиваемых датчиков для БПС-3 не ограничено, для БПС-3-И до 64 датчиков.
Отличительные особенности:
- до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов);
- сигнализаторы не предназначены для установки во взрывоопасных зонах;
- диапазон рабочих температур – от плюс 1 до плюс 40 ℃;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30;
- время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев;
- гарантийный срок – 18 месяцев с даты отгрузки потребителю.

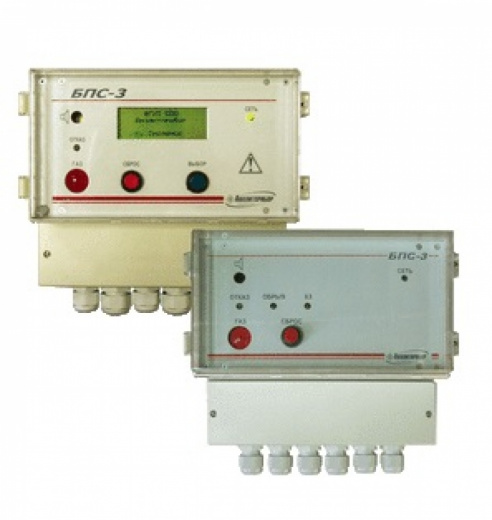

Исполнения блоков питания и сигнализации БПС-3
|
Обозначение блоков |
Условное наименование блоков |
Тип входного сигнала о срабатывании сигнализаторов |
Условное наименование подключаемых к блокам сигнализаторов |
Связь с внешними устройствами |
|
ИБЯЛ.426479.046 |
БПС-3 |
сигнал напряжения постоянного тока |
СТГ-3-ХХ |
релейный выход |
|
ИБЯЛ.426479.046-01 |
БПС-3-И |
цифровой адресный интерфейс |
СТГ-3-И-ХХ |
релейный выход и по интерфейсам |
Аварийная сигнализация “ГАЗ” - блокирующая, отключение возможно только нажатием кнопки “СБРОС” на блоке.
Основные технические характеристики
|
Характеристики |
Значение |
Примечание |
|
Напряжение питание, В |
от 150 до 253 |
(50±1) Гц (действующее значение) |
|
Потребляемая мощность ВА, не более |
120 |
при максимальной нагрузке на выходе |
|
Выходное напряжение, В |
34±2 |
максимальный ток нагрузки 2А |
|
Диапазон температуры окружающей среды, °С |
от 1 до 40 |
|
|
Степень защиты блоков |
IP 30 |
|
|
Габаритные размеры, мм, не более |
240х240х120 |
масса не более 2 кг |
|
Параметры «сухих» контактов реле |
= 30 В, 5 А |
нагрузка – резистивная |
Для блоков БПС-3 состояние реле нормально замкнутое.
Для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) устанавливается в меню блока.
Для блоков БПС-3, БПС-3-И:
- реле «ПОРОГ 1» - нормально замкнутое 1 шт. / нормально разомкнутое 1 шт.;
- реле «ПОРОГ 2» - нормально замкнутое 1 шт. / нормально разомкнутое 1 шт.;
- реле «СТАТУС» - перекидное;
- реле «НЕИСПРАВНОСТЬ» - перекидное.
Дополнительно заказывают:
- Диск с ПО ИБЯЛ.431212.002 для БПС-3-И и СТГ-3-И.
