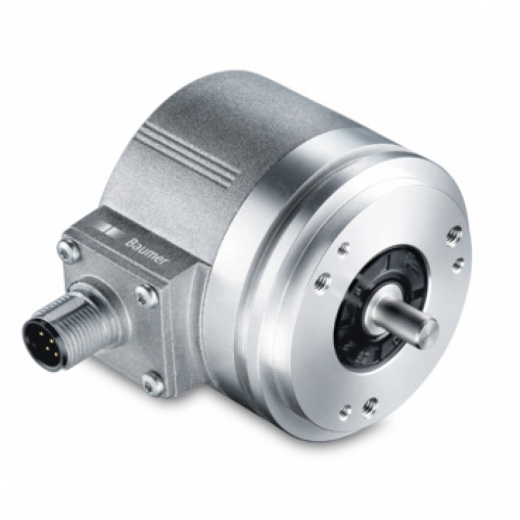

Инкрементальные энкодеры серии EIL580P-SY – это программируемые энкодеры с возможным разрешением от 1 до 65536 импульсов на оборот и типом выхода TTL или HTL (по выбору заказчика) со степенью защиты IP 65 (IP 67 под заказ) и диапазоном рабочей температуры -40...+100 0С.
EIL580P-SY позволяют оперативно заменять вышедшие из строя энкодеры в корпусе 58 мм с прижимным фланцем и выступающим валом 6x10 мм (складская позиция) с любым количеством импульсов в пределах 65536.
ООО "ПРОМАИР" предлагает программируемые инкрементальные энкодеры Baumer серии EIL580P-SY в необходимой Вам конфигурации: количество импульсов на оборот (1…65 536), тип выходного сигнала (TTL, HTL), направление вращения (по часовой стрелке, против часовой стрелки), сдвиг фаз (900, 1800) и длительность опорного импульса (900, 1800).
Baumer серии EIL580P заменяет энкодеры известных мировых производителей: Kubler 8.5800, 8.5810, 8.5820, LEINE LINDE RHI 503, HEIDENHAIN ROD420, ERN420, и др.
Инкрементальные энкодеры серии EIL580P-SY – это программируемые энкодеры с возможным разрешением от 1 до 65536 импульсов на оборот и типом выхода TTL или HTL (по выбору заказчика) со степенью защиты IP 65 (IP 67 под заказ) и диапазоном рабочей температуры -40...+100 0С.
EIL580P-SY позволяют оперативно заменять вышедшие из строя энкодеры в корпусе 58 мм с прижимным фланцем и выступающим валом 6x10 мм (складская позиция) с любым количеством импульсов в пределах 65536.
ООО "ПРОМАИР" предлагает программируемые инкрементальные энкодеры Baumer серии EIL580P-SY в необходимой Вам конфигурации: количество импульсов на оборот (1…65 536), тип выходного сигнала (TTL, HTL), направление вращения (по часовой стрелке, против часовой стрелки), сдвиг фаз (900, 1800) и длительность опорного импульса (900, 1800).
Baumer серии EIL580P заменяет энкодеры известных мировых производителей: Kubler 8.5800, 8.5810, 8.5820, LEINE LINDE RHI 503, HEIDENHAIN ROD420, ERN420, и др.
Электрические характеристики
- Напряжение питания: 4,75-30 В= ±5%
- Защита от переполюсовки: да
- Защита от короткого замыкания: да
- Потребляемый ток: менее 70 мА
- Время активации (после включения): не более 30 мс
- Число импульсов на оборот (указывается при заказе): до 65536 имп (заводская настройка 1024)
- Ширина нулевого импульса: 900 или 1800
- Метод измерения: оптический
- Выходная частота:
- не более 300 кГц (TTL)
- не более 160 кГц (HTL)
- Выходные фазы: A+, A-, В+, B-, Z+, Z-
- Выход управления:
- HTL/push-pull
- TTL/RS422 (заводская настройка)
- Программируемые параметры:
- выходной сигнал TTL/HTL
- количество импульсов 1…65 536
- ширина нулевого импульсов 900/1800
- положение нулевого импульса
- направление вращения
Механические характеристики
- Диаметр корпуса: 58 мм
- Допустимая нагрузка на ось:
- не более 40 Н (осевая)
- не более 80 Н (радиальная)
- Защита от пыли и влаги:
- IP65 (без уплотнения вала)
- IP67 (с уплотнением вала)
- Максимально допустимая частота вращения:
- 6000 об/мин (+20 0С, IP67)
- 12000 об/мин (+20 0С, IP65)
- Пусковой момент:
- 0.015 Н•м (+20 0С, IP65)
- 0.02 Н•м (+20 0С, IP67)
- Материал:
- корпус: литой алюминий
- фланец: алюминий
- вал: нержавеющая сталь
- Температура окружающей среды: эксплуатация: От -40 до 100°C
- Влажность: эксплуатация: до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Тип вала: 6 х 10 мм (выступающий вал с лыской (синхрофланец)
- Вибростойкость: 30 г, 10-2000 Гц
- Ударная нагрузка: 300 г, 6 мс
- Тип соединения:
- Кабель
- Коннектор М12, 8 pin
- Коннектор М23, 12 pin
- Вес: 300 г
Схема формирования заказа энкодера:
