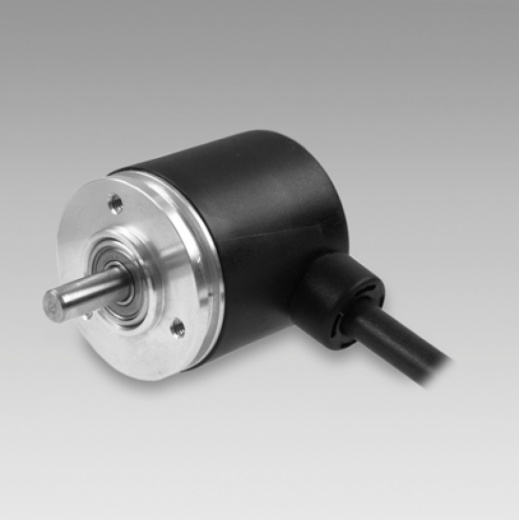

Инкрементальные энкодеры Baumer серии BDK – это миниатюрные инкрементальные энкодеры с возможным разрешением от 10 до 2048 импульсов на оборот и типом выхода TTL или HTL.
Особенности продукции:
- степень защиты: IP 42 или IP 64
- макс. скорость вращения: до 12000 об/мин
- диапазоном рабочей температуры: -20...+85 0С
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Инкрементальные энкодеры Baumer серии BDK – это миниатюрные инкрементальные энкодеры с возможным разрешением от 10 до 2048 импульсов на оборот и типом выхода TTL или HTL.
Особенности продукции:
- степень защиты: IP 42 или IP 64
- макс. скорость вращения: до 12000 об/мин
- диапазоном рабочей температуры: -20...+85 0С
Основные характеристики
Электрические характеристики
- Напряжение питания: 5 VDC ±10%, 10-30 VDC
- Защита от короткого замыкания: да
- Потребляемый ток:
- 60 мА (для 5 VDC)
- 30 мА (для 24 VDC)
- Число импульсов на оборот (указывается при заказе): от 10 до 2048
- Ширина нулевого импульса: 900
- Метод измерения: оптический
- Выходная частота: не более 100 кГц (TTL)
- Выходные фазы: A+, A-, В+, B-, Z+, Z-
- Выход управления:
- HTL/push-pull
- TTL/RS422
Механические характеристики
- Диаметр корпуса: 30 мм
- Вал: 5 мм (выступающий вал, синхрофланец)
- Допустимая нагрузка на ось:
- не более 10 Н (осевая)
- не более 10 Н (радиальная)
- Защита от пыли и влаги:
- IP42
- IP64
- Максимально допустимая частота вращения:
- 6000 об/мин (IP64)
- 12000 об/мин (IP42)
- Пусковой момент:
- 0.0014 Н•м (IP42)
- 0.0075 Н•м (IP64)
- Материал:
- корпус: полиамид
- фланец: алюминий
- вал: нержавеющая сталь
- Температура окружающей среды: эксплуатация: От -20 до 85°C
- Влажность: эксплуатация: до 95% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Вибростойкость: 10 г, 16-200 Гц
- Ударная нагрузка: 50 г, 11 мс
- Тип соединения:
- Кабель 1 м
- Коннектор М9, 5 pin
- Коннектор М9, 8 pin
- Вес: 85 г
Схема формирования заказа энкодера:
