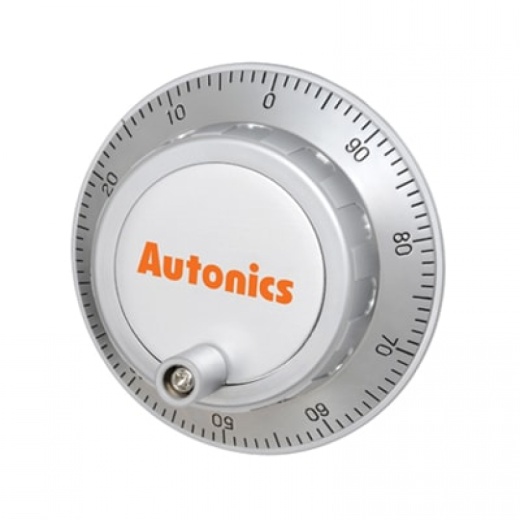

Инкрементальные энкодеры-штурвалы серии ENH предназначены для ручного управления различным оборудованием, включая фрезерные станки и станки с ЧПУ. Клеммное соединение делает эти приборы удобными в эксплуатации.
- предназначен для использования в качестве органа управления во фрезерных станках и станках с ЧПУ
- электрический монтаж – с помощью зажимных клемм
- напряжение питания: 5 В- (±5%), 12-24 В- (±5%)
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Инкрементальные энкодеры-штурвалы серии ENH предназначены для ручного управления различным оборудованием, включая фрезерные станки и станки с ЧПУ. Клеммное соединение делает эти приборы удобными в эксплуатации.
- предназначен для использования в качестве органа управления во фрезерных станках и станках с ЧПУ
- электрический монтаж – с помощью зажимных клемм
- напряжение питания: 5 В- (±5%), 12-24 В- (±5%)
Основные характеристики
Основные характеристики
- Штурвал: многооборотный
- Число импульсов на оборот: 25, 100
- Выходные фазы: A, B (для выхода Line Driver: A, Aинв, В, Винв)
- Разность фаз выхода: разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A)
- Выход управления:
- комплементарный выход
- выход напряжения
- Line Driver
- Время отклика (подъем/падение): менее 1 мкс, 0,2 мкс (для Line Driver)
- Максимальная частота отклика: 10 кГц
- Напряжение питания:
- 5 В= ±5%
- 12-24 В= ±5%
- Потребляемый ток: менее 40 мА (без нагрузки), для Line Driver менее 50 мА (без нагрузки)
- Пусковой момент: не более 1кгс*см
- Нагрузка на вал:
- радиальная: 2 кгс
- осевая: 1 кгс
- Максимально допустимая частота вращения: 200 об/мин (обычная), 600 об/мин (пиковая)
- Вибрация: амплитуда 1,5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
- Ударная нагрузка: не более 50G
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C
- хранение: от -20 до 85°C
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Степень защиты: IP50 (стандарт МЭК)
- Масса: примерно 260 г
