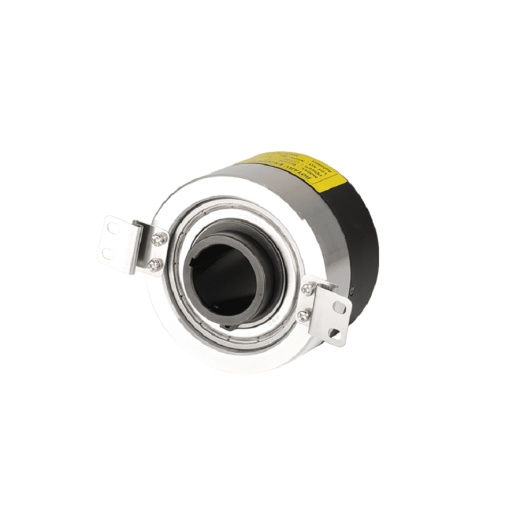

Инкрементальные энкодеры серии E88H имеют корпус диаметром 88 мм с полым валом Ø30 мм и оптимально подходят для подъемных систем. Разрешение этих энкодеров составляет 1024 имп./об., и они поддерживают частоту вращения вплоть до 3600 об./мин и частоту реакции 150кГц. Эти энкодеры можно устанавливать непосредственно на вращающихся валах подъемных механизмов без использования втулок.
Основные характеристики
- Корпус диаметром 88 мм, полый сквозной вал диаметром 30 мм.
- Установка непосредственно на вращающиеся валы грузоподъемных механизмов. Муфты не требуются.
- Питание: 5V DC ±5%, 12-24V DC ±5%.
- Типы выхода: комплементарный (A, B), LineDriver (A, Ainv, B, Binv, Z, Zinv).
Области применения:
- лифтовое оборудование.
- намоточные машины.
Инкрементальные энкодеры серии E88H имеют корпус диаметром 88 мм с полым валом Ø30 мм и оптимально подходят для подъемных систем. Разрешение этих энкодеров составляет 1024 имп./об., и они поддерживают частоту вращения вплоть до 3600 об./мин и частоту реакции 150кГц. Эти энкодеры можно устанавливать непосредственно на вращающихся валах подъемных механизмов без использования втулок.
Основные характеристики
- Корпус диаметром 88 мм, полый сквозной вал диаметром 30 мм.
- Установка непосредственно на вращающиеся валы грузоподъемных механизмов. Муфты не требуются.
- Питание: 5V DC ±5%, 12-24V DC ±5%.
- Типы выхода: комплементарный (A, B), LineDriver (A, Ainv, B, Binv, Z, Zinv).
Области применения:
- лифтовое оборудование.
- намоточные машины.
Основные характеристики:
- Тип вала: полый сквозной 30 мм.
- Число импульсов на оборот: 1024.
- Выходные фазы: A, B (комплементарный выход), A, Aинв, В, Винв, Z, Zинв (выход Line Driver).
- Разность фаз выхода: Разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A).
- Выход управления:
- комплементарный выход;
- выход Line Driver.
- Время отклика (подъем/падение):
- менее 1 мкс;
- менее 0,5 мкс (для Line Driver).
- Максимальная частота отклика: 150 кГц.
- Напряжение питания:
- 15 В= ±5%;
- 5 В= ±5% (для выхода LineDriver).
- Потребляемый ток:
- менее 15 мА (для комплементарного выхода);
- менее 20 мА (для Line Driver).
- Пусковой момент: макс: 600 гс·см (0.06Н·м).
- Момент инерции: макс. 800 г·см2 (8x10-5 кг·м2).
- Нагрузка на вал:
- радиальная: 5 кгс;
- осевая: 2.5 кгс.
- Максимально допустимая частота вращения: 3600 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 100G.
- Температура окружающей среды:
- эксплуатация: от -10 до 70°C;
- хранение: от -25 до 85°C.
- Влажность:
- эксплуатация: от 35 до 85%;
- хранение: от 35 до 90%.
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP50 (стандарт МЭК).
- Масса: примерно 1,45 г.
Модели доступные для заказа:
E88H30-1024-2-15 (Энкодер диаметром 88 мм с полым сквозным валом 30 мм, 1024 имп/об, комплементарный выход, фазы А и В, питание 15 В=).
E88H30-1024-6-L-15 (Энкодер диаметром 88 мм с полым сквозным валом 30 мм, 1024 имп/об, комплементарный выход, фазы А и В, питание 15 В=).
