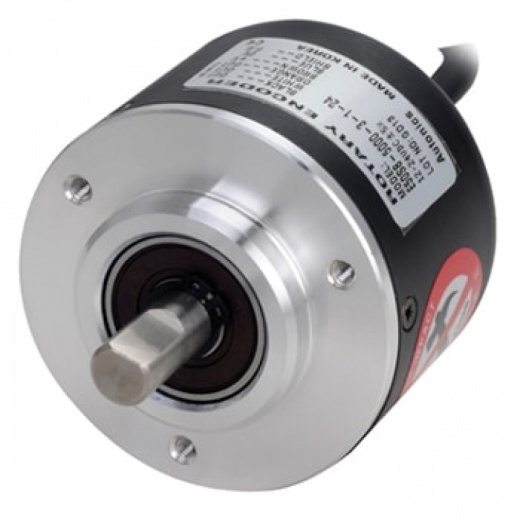

Датчики угла поворота серии E50S с выступающим валом, диаметром корпуса 50 мм представляют собой экономичные и практичные решения, которые могут применяться на любом обрабатывающем, формовочном, упаковочном оборудовании. Инкрементальные датчики углового перемещения серии E50 с выступающим валом и диаметром корпуса 50 мм имеют выход Line Driver с диапазоном напряжения 12–24 В=, что значительно расширяет спектр применений этих приборов.
Приборы серии E50S - это чрезвычайно практичное и выгодное решение для конечных пользователей, так как могут применяться с любыми типами обрабатывающего, формовочного, упаковочного оборудования.
Датчики угла поворота серии E50S с выступающим валом, диаметром корпуса 50 мм представляют собой экономичные и практичные решения, которые могут применяться на любом обрабатывающем, формовочном, упаковочном оборудовании. Инкрементальные датчики углового перемещения серии E50 с выступающим валом и диаметром корпуса 50 мм имеют выход Line Driver с диапазоном напряжения 12–24 В=, что значительно расширяет спектр применений этих приборов.
Приборы серии E50S - это чрезвычайно практичное и выгодное решение для конечных пользователей, так как могут применяться с любыми типами обрабатывающего, формовочного, упаковочного оборудования.
Основные характеристики
- Тип вала: выступающий, 8 мм
- Число импульсов на оборот: до 8000 имп (см инструкцию)
- Выходные фазы: A, B, Z (для выхода Line Driver: A, Aинв, В, Винв, Z, Zинв)
- Разность фаз выхода: Разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A)
- Выход управления:
- комплементарный выход
- выход напряжения
- NPN-выход с открытым коллектором
- Line Driver
- Время отклика (подъем/падение): менее 1 мкс, менее 0,5 мкс (для Line Driver)
- Максимальная частота отклика: 300 кГц
- Напряжение питания:
- 5 В= ±5%
- 12-24 В= ±5%
- Потребляемый ток: менее 80 мА (без нагрузки), менее 50 мА (без нагрузки) для Line Driver
- Пусковой момент: модель с выступающим валом макс: 70гс•см (0.007Н•м)#1/800гс•см (0.08Н•м)#2
- Момент инерции: макс. 80г•см2 (8x10-6 кг•м2)#1 / макс. 400г•см2 (4x10-5 кг•м2)#2
- Нагрузка на вал:
- радиальная: 10 кгс
- осевая: 2.5 кгс
- Максимально допустимая частота вращения: 5000 об/мин
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
- Ударная нагрузка: не более 75G
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C
- хранение: от -20 до 85°C
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Степень защиты: IP50 (стандарт МЭК), IP65 (модель с разъемом)
- Масса: примерно 275 г, модели с разъемом 180 г
#1 Значение указано для моделей с кабелем без разъема / с разъемом на кабеле (со степенью защиты IP50)
#2 Значение указано для моделей с кабелем без разъема / с разъемом на кабеле (со степенью защиты IP64), а также для моделей с разъемом (со степенью защиты IP65)
