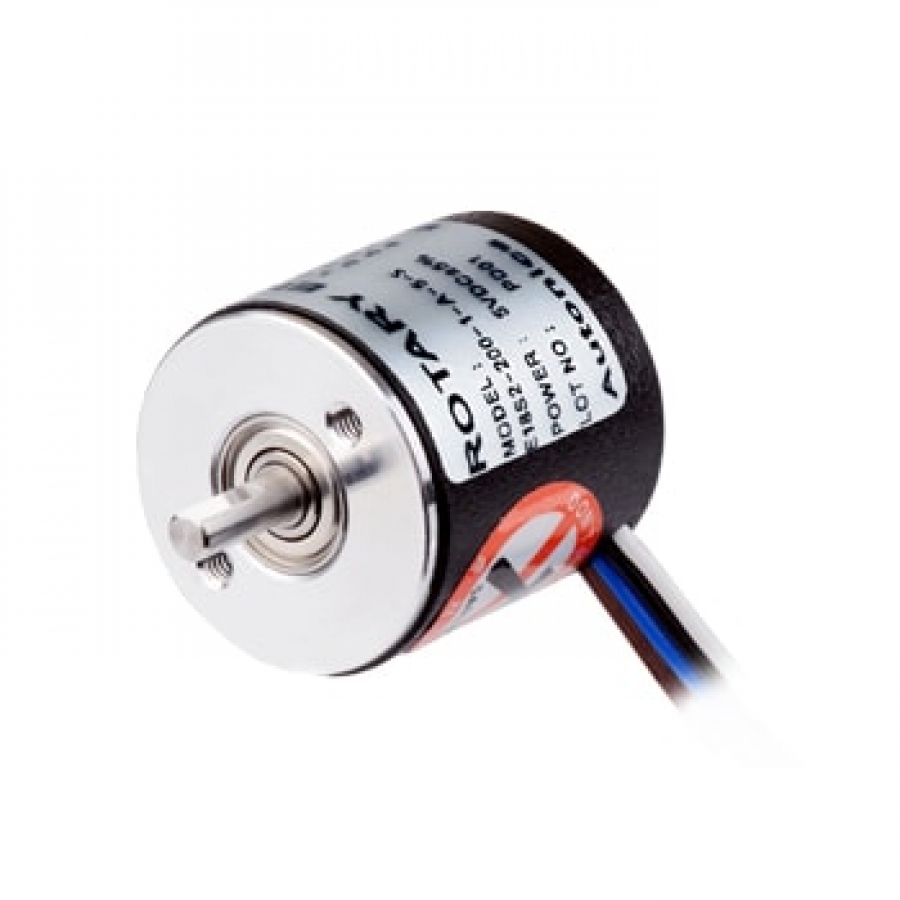

Компания Autonics расширяет линейку инкрементальных энкодеров, представляя новые миниатюрные энкодеры серии Е18S. Благодаря компактным размерам и малому весу энкодеры данной серии являются оптимальным решением для монтажа в условиях ограниченного пространства. За счет малого момента инерции вала (не более 0,5 г*см²) минимизируется влияние на присоединяемое оборудование.
Все эти свойства позволяют легко использовать энкодеры серии Е 18S в банкоматах, счетно-денежных машинах, копировальных аппаратах и другом офисном оборудовании.
- Сверхкомпактный инкрементальный энкодер в корпусе диаметром Ø18 мм
- Простая установка в условиях ограниченного пространства
- Малый момент инерции
- Электропитание: 5 В= ±5%
Компания Autonics расширяет линейку инкрементальных энкодеров, представляя новые миниатюрные энкодеры серии Е18S. Благодаря компактным размерам и малому весу энкодеры данной серии являются оптимальным решением для монтажа в условиях ограниченного пространства. За счет малого момента инерции вала (не более 0,5 г*см²) минимизируется влияние на присоединяемое оборудование.
Все эти свойства позволяют легко использовать энкодеры серии Е 18S в банкоматах, счетно-денежных машинах, копировальных аппаратах и другом офисном оборудовании.
- Сверхкомпактный инкрементальный энкодер в корпусе диаметром Ø18 мм
- Простая установка в условиях ограниченного пространства
- Малый момент инерции
- Электропитание: 5 В= ±5%
Основные характеристики
- Тип вала: 2, 2,5 мм
- Число импульсов на оборот: до 400 имп (см инструкцию)
- Выходные фазы: A
- Выход управления:
- NPN-выход с открытым коллектором
- выход напряжения
- Время отклика (подъем/падение): менее 1 мкс
- Максимальная частота отклика: 25 кГц
- Напряжение питания: 5 В= ±5%
- Потребляемый ток: менее 50 мА (без нагрузки) для Line Driver
- Пусковой момент: модель с выступающим валом макс: 10 гс•см(9,8*10-4 Н•м)
- Момент инерции: макс. 0,5 г•см2 (5x10-8 кг•м2)
- Нагрузка на вал:
- радиальная: 200 гс
- осевая: 200 гс
- Максимально допустимая частота вращения: 6000 об/мин
- Вибрация: амплитуда 1.5 мм или 300 м/с2 при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
- Ударная нагрузка: не более 50G
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C
- хранение: от -20 до 85°C
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
- Степень защиты: IP50 (стандарт МЭК)
- Масса: примерно 12 г
Информация для заказа:
