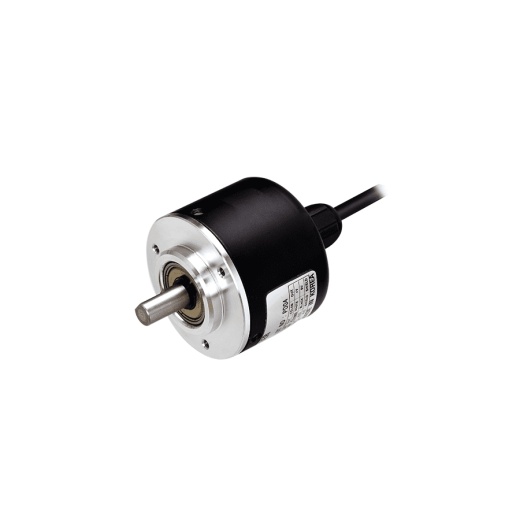

Абсолютные энкодеры серии MGA50S магнитного типа с выступающим валом в корпусе диаметром 50 мм обеспечивают высокое разрешение и точность в тяжелых условиях эксплуатации с наличием ударным нагрузок, вибрации, пыли или влажности (в сравнении с оптическими энкодерами) Энкодеры данной серии доступны в исполнениях с разными разрешениями (до 1024) и выходами разного типа, что обеспечивает необходимую точность и экономичность для самых разных систем.
Характеристики
- высокая точность в тяжелых условиях эксплуатации, в том числе при наличии ударных нагрузок, вибрации, пыли и влажности (в сравнении с оптическими энкодерами)
- различные типы кода на выходе: BCD-код, двоичный, код Грея
- доступны устройства различных исполнений: 32, 40, 45, 48, 64, 90, 128, 180, 256, 360, 512, 720, 1024 деления на оборот
- питание: 5 В= ±5%, 12-24 В= ±5%
- степень защиты IP50 (стандарт МЭК)
- Более продолжительный срок службы по сравнению с оптическими энкодерами
Принцип работы магнитных энкодеров
- Высокая точность даже в сложных условиях эксплуатации: В отличие от оптических энкодеров, которые требуют наличия зазора между диском и оптическим сенсором, магнитные энкодеры генерируют сигнал во время вращения магнитного поля. Такая конструкция обеспечивает более высокий уровень допуска энкодера, а также точность и надежность измерения в условиях ударных нагрузок, вибрации, запыленности и влажности.
- Более продолжительный срок службы по сравнению с оптическими энкодерами : В отличие от оптических компонентов магнитные энкодеры не содержат чувствительных компонентов, благодаря чему значительно увеличивается срок эксплуатации таких энкодеров в сложных условиях.
За счет повышенной стойкости к ударных нагрузкам и вибрации, а также защиты от пыли и конденсации, магнитные энкодеры обладают более продолжительным сроком эксплуатации в сравнении с оптическими энкодерами.
Разные типы выхода
Серия MGA50S обладает тремя кодами выхода: двоично-десятичным, двоичным, Грея.
Экономичные чипы датчика, произведены компанией Autonics
Чипы в датчиках сделаны компанией Autonics, что позволяет предлагать более низкую цену на энкодеры, по сравнению с другими брендами.
Применение
Магнитные абсолютные энкодеры применяются для контроля угла солнечной панели в зависимости от положения солнца.
Абсолютные энкодеры серии MGA50S магнитного типа с выступающим валом в корпусе диаметром 50 мм обеспечивают высокое разрешение и точность в тяжелых условиях эксплуатации с наличием ударным нагрузок, вибрации, пыли или влажности (в сравнении с оптическими энкодерами) Энкодеры данной серии доступны в исполнениях с разными разрешениями (до 1024) и выходами разного типа, что обеспечивает необходимую точность и экономичность для самых разных систем.
Характеристики
- высокая точность в тяжелых условиях эксплуатации, в том числе при наличии ударных нагрузок, вибрации, пыли и влажности (в сравнении с оптическими энкодерами)
- различные типы кода на выходе: BCD-код, двоичный, код Грея
- доступны устройства различных исполнений: 32, 40, 45, 48, 64, 90, 128, 180, 256, 360, 512, 720, 1024 деления на оборот
- питание: 5 В= ±5%, 12-24 В= ±5%
- степень защиты IP50 (стандарт МЭК)
- Более продолжительный срок службы по сравнению с оптическими энкодерами
Принцип работы магнитных энкодеров
- Высокая точность даже в сложных условиях эксплуатации: В отличие от оптических энкодеров, которые требуют наличия зазора между диском и оптическим сенсором, магнитные энкодеры генерируют сигнал во время вращения магнитного поля. Такая конструкция обеспечивает более высокий уровень допуска энкодера, а также точность и надежность измерения в условиях ударных нагрузок, вибрации, запыленности и влажности.
- Более продолжительный срок службы по сравнению с оптическими энкодерами : В отличие от оптических компонентов магнитные энкодеры не содержат чувствительных компонентов, благодаря чему значительно увеличивается срок эксплуатации таких энкодеров в сложных условиях.
За счет повышенной стойкости к ударных нагрузкам и вибрации, а также защиты от пыли и конденсации, магнитные энкодеры обладают более продолжительным сроком эксплуатации в сравнении с оптическими энкодерами.
Разные типы выхода
Серия MGA50S обладает тремя кодами выхода: двоично-десятичным, двоичным, Грея.
Экономичные чипы датчика, произведены компанией Autonics
Чипы в датчиках сделаны компанией Autonics, что позволяет предлагать более низкую цену на энкодеры, по сравнению с другими брендами.
Применение
Магнитные абсолютные энкодеры применяются для контроля угла солнечной панели в зависимости от положения солнца.
Основные характеристики:
- Диаметр корпуса: 50 мм.
- Тип вала: выступающий: 8 мм.
- Разрешение: один оборот до 1024 деления (см. описание).
- Гистерезис: ±0,10.
- Ошибка позиционирования: ±1 бит (при включении/выключении устройства в текущем значении может присутствовать ошибка ±1 бит (младший)).
- Выходной код:
- BCD-код.
- Двоичный.
- Код Грея.
- Тип выхода: NPN-выход с откр. коллектором.
- Ток нагрузки: не более 32 мА, остаточное напряжение: не более 1 В=.
- Логика выхода: выход с отрицательной логикой.
- Время отклика: макс 1 мкс.
- Максимальная частота отклика: 30 кГц.
- Напряжение питания: 5 В= ±5%.
- Потребляемый ток: не более 60 мА (в режиме холостого хода).
- Пусковой момент: макс: 70 гс·см (0,007 Н·м).
- Момент инерции: макс. 80 г·см2 (8x10-6 кг·м2).
- Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
- Максимально допустимая частота вращения: 3000 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 75G.
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
- Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90%
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP50.
- Масса: 270 г.
Информация для заказа:
