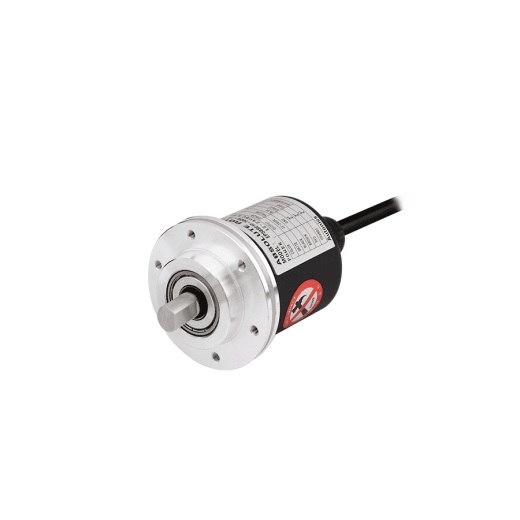

Датчики углового перемещения EP58 – это высоконадежные датчики с превосходной точностью по привлекательной цене. Кроме того, конструкция корпуса с передним креплением обеспечивает удобство монтажа. А благодаря широкому модельному ряду можно подобрать прибор под любые потребности. Однооборотные абсолютные энкодеры доступны с разным разрешением, вплоть до 1024 импульсов на оборот. Эта серия также доступна с различными выходными кодами, включая BCD-код, двоичный код, код Грея.
Особенности:
- Широкий спектр моделей с фланцами диаметром 58мм для различных областей применения (720 моделей).
- Тип вала / фланца:
- выступающий вал 10 мм с фланцем зажимного типа;
- выступающий вал 6 мм с синхрофланцем;
- полый несквозной вал 8 мм.
- Удобство монтажа благодаря использованию конструкции корпуса с передним креплением.
- Доступны различные выходные коды: двоично-десятичный код, двоичный код, код Грея.
- Различные разрешающие способности вплоть до 10 бит (1024 делений/об).
- Питание: 5V DC ±5%, 12-24V DC ±5%.
Области применения: высокоточные станки, оборудование текстильного производства, робототехника и системы позиционирования.
Датчики углового перемещения EP58 – это высоконадежные датчики с превосходной точностью по привлекательной цене. Кроме того, конструкция корпуса с передним креплением обеспечивает удобство монтажа. А благодаря широкому модельному ряду можно подобрать прибор под любые потребности. Однооборотные абсолютные энкодеры доступны с разным разрешением, вплоть до 1024 импульсов на оборот. Эта серия также доступна с различными выходными кодами, включая BCD-код, двоичный код, код Грея.
Особенности:
- Широкий спектр моделей с фланцами диаметром 58мм для различных областей применения (720 моделей).
- Тип вала / фланца:
- выступающий вал 10 мм с фланцем зажимного типа;
- выступающий вал 6 мм с синхрофланцем;
- полый несквозной вал 8 мм.
- Удобство монтажа благодаря использованию конструкции корпуса с передним креплением.
- Доступны различные выходные коды: двоично-десятичный код, двоичный код, код Грея.
- Различные разрешающие способности вплоть до 10 бит (1024 делений/об).
- Питание: 5V DC ±5%, 12-24V DC ±5%.
Области применения: высокоточные станки, оборудование текстильного производства, робототехника и системы позиционирования.
Основные характеристики:
- Диаметр корпуса: 58 мм.
- Тип вала:
- выступающий: 10 мм (зажимной фланец), 6 мм (синхрофланец);
- полый несквозной: 8 мм.
- Число импульсов на оборот: до 720 имп (см описание).
- Направление вращения:
- F (значение увеличивается по часовой стрелке);
- R (значение увеличивается против часовой стрелки).
- Выходной код:
- двоично десятичный;
- двоичный;
- код Грея.
- Разность фаз выхода: см. описание.
- Выход управления:
- PNP-выход с открытым коллектором;
- NPN-выход с открытым коллектором.
- Время отклика (подъем/падение):
- Твкл = 800 нс;
- Твыкл не более 800 нс.
- Максимальная частота отклика: 35 кГц.
- Напряжение питания:
- 5 В= ±5%;
- 12-24 В= ±5%.
- Потребляемый ток: менее 100 мА (без нагрузки).
- Пусковой момент:
- SC/SS макс: 40 гс·см (0,004 Н·м);
- HB макс: 90 гс·см (0,009 Н·м).
- Момент инерции:
- SC/SS макс. 15 г·см2 (1,5x10-6 кг·м2);
- HB макс: 20 г·см2 (2x10-6 кг·м2).
- Нагрузка на вал:
- SC/SS: радиальная: 10 кгс, осевая: 2.5 кгс;
- HB: радиальная: 2 кгс, осевая: 1 кгс.
- Максимально допустимая частота вращения: 3000 об/мин.
- Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
- Ударная нагрузка: не более 50G.
- Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
- Влажность:
- эксплуатация: от 35 до 85%;
- хранение: от 35 до 90%.
- сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
- Степень защиты: IP50.
- Масса: 435 г (модель с зажимным фланцем), 415 г (модель с синхрофланцем), 410 г (модель с полым валом).
