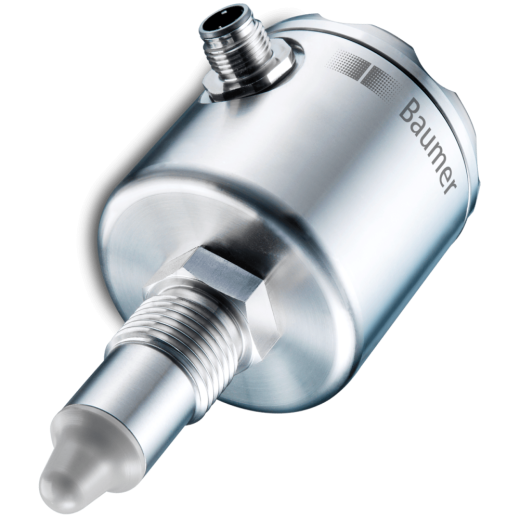

Датчики уровня CleverLevel LFFS – это универсальное решение, обеспечивающее точный и надежный контроль уровня заполнения накопительных емкостей, баков, трубопроводов и т.п., позволяет работать с жидкостями, вязкими средами и мелкодисперсными сыпучими веществами.
Сфера применения
Датчики CleverLevel LFFS предназначены для контроля уровня любых сыпучих материалов, в том числе сильно-налипающих, вязких и маслянистых жидких сред. Данный тип сигнализаторов уровня может применяться для определения границы раздела сред, для определения пены над поверхностью жидкости, для защиты насосов от сухого хода на трубопроводах подачи жидкостей, а также в CIP (Cleaning-in-Place) и SIP (Sterilization-In-Place) мойках.
Монтаж датчиков можно производить в любом положении (сверху, снизу, сбоку, под углом). Для монтажа предусмотрен ряд ответных частей – бобышек под приварку и гигиенических переходников.
Выходной сигнал датчиков нормально открытый (НО) или нормально закрытый (НЗ) в зависимости от полярности PNP или NPN настраиваемый (изменяется программно).
Заводские настройки датчиков CleverLevel LFFS позволяют применять их для контроля уровня большинства сред без необходимости дополнительного параметрирования, однако в некоторых случаях для решения задач, в частности для определения границы раздела сред, требуется конфигурация приборов. Для осуществления настройки необходимо применение программатора FlexProgrammer 9701 для связи с датчиком и соответствующего программного обеспечения, устанавливаемого на ПК. Программное обеспечение имеет удобный интерфейс для работы с датчиками, позволяет считывать и изменять настройки, а именно частоту и амплитуду, тип и задержку выходного сигнала.
В режиме реального времени в графическом интерфейсе отображается измеряемая частота и амплитуда, что позволяет оценить и выбрать оптимальные пределы изменения состояния выходного сигнала датчика, а также произвести обучение приборов для работы на конкретном материале с помощью специального режима самообучения. Помимо этого, с помощью программного обеспечения можно изменить логику работы выходного сигнала (нормально открытый (НО) или нормально закрытый (НЗ), а также установить значение необходимой задержки изменения выходного сигнала.
Принцип работы
Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическую емкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контактной части, образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика.
Датчики уровня CleverLevel LFFS – это универсальное решение, обеспечивающее точный и надежный контроль уровня заполнения накопительных емкостей, баков, трубопроводов и т.п., позволяет работать с жидкостями, вязкими средами и мелкодисперсными сыпучими веществами.
Сфера применения
Датчики CleverLevel LFFS предназначены для контроля уровня любых сыпучих материалов, в том числе сильно-налипающих, вязких и маслянистых жидких сред. Данный тип сигнализаторов уровня может применяться для определения границы раздела сред, для определения пены над поверхностью жидкости, для защиты насосов от сухого хода на трубопроводах подачи жидкостей, а также в CIP (Cleaning-in-Place) и SIP (Sterilization-In-Place) мойках.
Монтаж датчиков можно производить в любом положении (сверху, снизу, сбоку, под углом). Для монтажа предусмотрен ряд ответных частей – бобышек под приварку и гигиенических переходников.
Выходной сигнал датчиков нормально открытый (НО) или нормально закрытый (НЗ) в зависимости от полярности PNP или NPN настраиваемый (изменяется программно).
Заводские настройки датчиков CleverLevel LFFS позволяют применять их для контроля уровня большинства сред без необходимости дополнительного параметрирования, однако в некоторых случаях для решения задач, в частности для определения границы раздела сред, требуется конфигурация приборов. Для осуществления настройки необходимо применение программатора FlexProgrammer 9701 для связи с датчиком и соответствующего программного обеспечения, устанавливаемого на ПК. Программное обеспечение имеет удобный интерфейс для работы с датчиками, позволяет считывать и изменять настройки, а именно частоту и амплитуду, тип и задержку выходного сигнала.
В режиме реального времени в графическом интерфейсе отображается измеряемая частота и амплитуда, что позволяет оценить и выбрать оптимальные пределы изменения состояния выходного сигнала датчика, а также произвести обучение приборов для работы на конкретном материале с помощью специального режима самообучения. Помимо этого, с помощью программного обеспечения можно изменить логику работы выходного сигнала (нормально открытый (НО) или нормально закрытый (НЗ), а также установить значение необходимой задержки изменения выходного сигнала.
Принцип работы
Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическую емкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контактной части, образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика.
Основные характеристики
- Достоверное определение уровня сыпучих материалов и жидких сред
- Минимальный размер чувствительной части
- Определение границы раздела сред
- Работа с материалами, имеющими склонность к налипанию
- Состояние работы датчика указывается светодиодом
- Гигиенические исполнение по стандартам 3-А, FDA, EHEDG
- Рабочая температура: от -40 до 200 °C
- Компактный корпус из нержавеющей стали, степень защиты до IP69K
Преимущества
- Один датчик для всех применений
- Минимальное влияние на процесс
- Мгновенное срабатывание
- Визуальное наблюдение за процессом посредством индикации
- Рассчитан на применение в оборудовании, промываемом CIP/SIP-мойкой
Технические характеристики
Корпус:
- Исполнение: стандартное
- Размеры: см. чертежи
- Материал: нержавеющая сталь AISI 304
Электрическое соединение (указывается при заказе):
- Разъем: М12х1, 4pin, никелированная латунь или нерж. сталь AISI 304
- Кабельный ввод М16, пластик или никелированная латунь
Условия окружающей среды:
- Температура окружающей среды: -40…+85°C
- Температура хранения: -40…+85°C
- Влажность: Относительная влажность < 98 %
- Класс защиты: IP67
Технологическое присоединение:
- Варианты присоединений: см. чертежи на стр. 2
- Монтажное положение: любое (сверху, снизу, сбоку)
- Материал контактной части: ПЭЭК Natura, нерж. сталь AISI 316L (1.4404)
- Шероховатость поверхностей контактной части: Ra < 0,8 мкм
Условия функционирования
Температура процесса:
- -40…+85°C (стандартное исполнение)
- -40…+200°C (исполнение с устройством изменения глубины погружения)
- -40…+140°C (превышение на период < 1ч, при tокр.среды < +60°C)
Давление процесса:
- < 100 бар (стандартное исполнение)
- < 40 бар (гигиеническое исполнение)
- < 16 бар (исполнение с устройство изменения глубины погружения)
Электропитание
- Напряжение питания: 12,5…36 В постоянного тока
- Потребляемый ток (без нагрузки): максимум 35 мА
- Защита от обратной полярности: встроенная
- Готовность к работе при подключении питания: < 2 с
Выходной сигнал
- Тип сигнала: PNP / NPN / Цифровой (Push-pull)
- Номинальный ток: max.50 мА
- Защита от короткого замыкания: Встроенная
- Падение напряжения:
- PNP: (+Vs -2,5 В) ± 0,5 В, сопротивление нагрузки 1 кОм
- NPN: (+ 2,5 В) ± 0,5 В, сопротивление нагрузки 1 кОм
- Ток утечки: Максимум ± 100 мкА
- Режим работы: нормально открытый (НО)/нормально закрытый (НЗ)
Характеристики датчика:
- Точность срабатывания: ± 1 мм
- Гистерезис: ± 1 мм
- Время отклика: 0,1 с (0,15 ± 0,05 с
- Задержка выходного сигнала: 0,0…10,0 с (настраиваемая)
Допуски применения
- Электромагнитная совместимость: EN 61326
- Электромагнитное излучение: EN 61326 (при установке на металличеcкой емкости)
- Взрывозащита:
- ATEX II 1 G Ex ia IIC T4/T5
- ATEX II 1 D Ex ta IIIC T100 °C Da
- ATEX II 3 G Ex nA II T4/T5
- Безопасность: cULus, Класс 2, E365692
- Гигиеническое исполнение: 3-A, EHEDG, FDA, WHG
- Допуск на применение на жд-транспорте: в соответствии со Стандартом EN 50155
