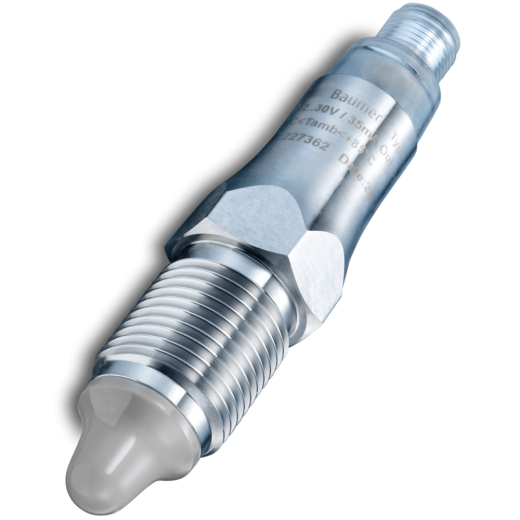

Датчики уровня CleverLevel LBFS – это универсальное решение, обеспечивающее точный и надежный контроль уровня заполнения накопительных емкостей, баков, трубопроводов и т.п., позволяет работать с жидкостями, вязкими средами и мелкодисперсными сыпучими веществами.
Сфера применения
Датчики CleverLevel LBFS предназначены для контроля уровня любых сыпучих материалов, в том числе сильно-налипающих, вязких и маслянистых жидких сред. Данный тип сигнализаторов уровня может применяться для определения границы раздела сред, для определения пены над поверхностью жидкости, для защиты насосов от сухого хода на трубопроводах подачи жидкостей, а также в CIP (Cleaning-in-Place) и SIP (Sterilization-In-Place) мойках.
Монтаж датчиков можно производить в любом положении (сверху, снизу, сбоку, под углом). Для монтажа предусмотрен ряд ответных частей – бобышек под приварку и гигиенических переходников.
Выходной сигнал датчиков нормально открытый (НО) или нормально закрытый (НЗ) в зависимости от полярности PNP или NPN (уточняется при оформлении заказа).
Заводские настройки датчиков CleverLevel LBFS позволяют применять их для контроля уровня большинства сред без необходимости дополнительного параметрирования, однако в некоторых случаях для решения задач, в частности для определения границы раздела сред, требуется конфигурация приборов. Для осуществления настройки необходимо применение программатора FlexProgrammer 9701 для связи с датчиком и соответствующего программного обеспечения, устанавливаемого на ПК. Программное обеспечение имеет удобный интерфейс для работы с датчиками, позволяет считывать и изменять настройки, а именно частоту, задержку выходного сигнала.
В режиме реального времени в графическом интерфейсе отображается измеряемая частота и амплитуда, что позволяет оценить и выбрать оптимальные пределы изменения состояния выходного сигнала датчика, а также произвести обучение приборов для работы на конкретном материале с помощью специального режима самообучения. Помимо этого, с помощью программного обеспечения можно изменить логику работы выходного сигнала (нормально открытый (НО) или нормально закрытый (НЗ)), а также установить значение необходимой задержки изменения выходного сигнала.
Принцип измерения
Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическую емкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контрактной части образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика.
Датчики уровня CleverLevel LBFS – это универсальное решение, обеспечивающее точный и надежный контроль уровня заполнения накопительных емкостей, баков, трубопроводов и т.п., позволяет работать с жидкостями, вязкими средами и мелкодисперсными сыпучими веществами.
Сфера применения
Датчики CleverLevel LBFS предназначены для контроля уровня любых сыпучих материалов, в том числе сильно-налипающих, вязких и маслянистых жидких сред. Данный тип сигнализаторов уровня может применяться для определения границы раздела сред, для определения пены над поверхностью жидкости, для защиты насосов от сухого хода на трубопроводах подачи жидкостей, а также в CIP (Cleaning-in-Place) и SIP (Sterilization-In-Place) мойках.
Монтаж датчиков можно производить в любом положении (сверху, снизу, сбоку, под углом). Для монтажа предусмотрен ряд ответных частей – бобышек под приварку и гигиенических переходников.
Выходной сигнал датчиков нормально открытый (НО) или нормально закрытый (НЗ) в зависимости от полярности PNP или NPN (уточняется при оформлении заказа).
Заводские настройки датчиков CleverLevel LBFS позволяют применять их для контроля уровня большинства сред без необходимости дополнительного параметрирования, однако в некоторых случаях для решения задач, в частности для определения границы раздела сред, требуется конфигурация приборов. Для осуществления настройки необходимо применение программатора FlexProgrammer 9701 для связи с датчиком и соответствующего программного обеспечения, устанавливаемого на ПК. Программное обеспечение имеет удобный интерфейс для работы с датчиками, позволяет считывать и изменять настройки, а именно частоту, задержку выходного сигнала.
В режиме реального времени в графическом интерфейсе отображается измеряемая частота и амплитуда, что позволяет оценить и выбрать оптимальные пределы изменения состояния выходного сигнала датчика, а также произвести обучение приборов для работы на конкретном материале с помощью специального режима самообучения. Помимо этого, с помощью программного обеспечения можно изменить логику работы выходного сигнала (нормально открытый (НО) или нормально закрытый (НЗ)), а также установить значение необходимой задержки изменения выходного сигнала.
Принцип измерения
Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическую емкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контрактной части образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика.
Основные характеристики
- Достоверное определение уровня сыпучих материалов и жидких сред
- Минимальный размер чувствительной части
- Определение границы раздела сред
- Работа с материалами, имеющими склонность к налипанию
- Состояние работы датчика указывается светодиодом
- Компактный корпус из нержавеющей стали, степень защиты до IP69K
Преимущества
- Один датчик для всех применений
- Минимальное влияние на процесс
- Мгновенное срабатывание
- Визуальное наблюдение за процессом посредством индикации
- Рассчитан на применение в оборудовании, промываемом CIP/SIP-мойкой
Технические характеристики
Корпус:
- Исполнение: компактное
- Размеры: см. чертежи
- Материал: нержавеющая сталь
Электрическое соединение (указывается при заказе):
- Разъем:
- М12х1, 4pin, поликарбонат
- М12х1, 4pin, нерж. сталь
- Кабель: 5 м, 4-жильный, ПВХ
Условия окружающей среды:
- Температура окружающей среды: -40…+85°C
- Температура хранения: -40…+85°C
- Влажность: Относительная влажность < 98 %
- Класс защиты: IP67
Технологическое присоединение:
- Варианты присоединений: см. чертежи
- Монтажное положение: любое (сверху, снизу, сбоку)
- Материал контактной части: ПЭЭК Natura
- Нерж. сталь AISI 316L (1.4404) (Нерж. сталь AISI 304 (1.4301) (опционально))
Условия функционирования (в зависимости от модификации)
Температура процесса:
- Температура процесса: см. таблицы в тех. описании
- Давление процесса: см. таблицы в тех. описании
Электропитание:
- Напряжение питания: 12…30В постоянного тока
- Потребляемый ток (без нагрузки): 25 мА, максимум 50 мА
- Защита от обратной полярности: встроенная
- Готовность к работе при подключении питания: < 2 с
Выходной сигнал:
- Тип сигнала: PNP или NPN
- Номинальный ток: max.20 мА
- Защита от короткого замыкания: встроенная
- Падение напряжения: PNP: (+Vs -1,5 В) ± 0,5 В, сопротивление нагрузки 10 кОм
- NPN: (+ 1,5 В) ± 0,5 В, сопротивление нагрузки 10 кОм
- Ток утечки: максимум ± 100 мкА
- Режим работы: нормально открытый (НО) / нормально закрытый (НЗ)
Характеристики датчика:
- Точность срабатывания: ± 1 мм
- Гистерезис: ± 1 мм
- Время отклика: 0,1 с (0,15 ± 0,05 с)
- Задержка выходного сигнала: 0,0…10,0 с (настраиваемая)
Заводские настройки
- Предустановленные настройки переключения: < 75% (диэл. проницаемость > 2)
- Задержка выходного сигнала: 0,1 с
