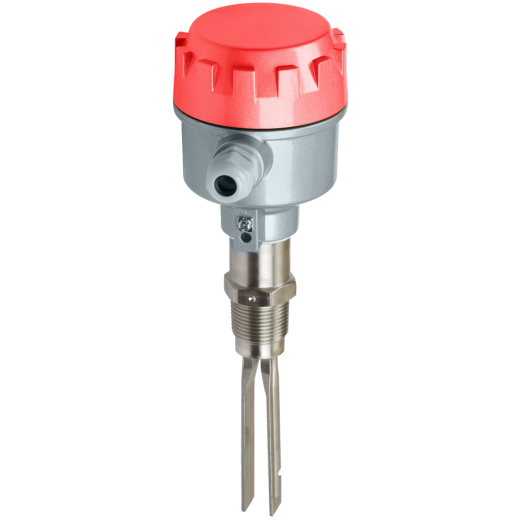

Вибровилка INNOLevelVibro-U представляет собой датчик уровня и используется для мониторинга уровня жидких сред и, как правило, применяется в качестве сигнализатор уровня заполнения, опустошения или промежуточного уровня.
Принцип работы
Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.
Стандартные примеры применения вибрационного датчика-сигнализатора уровня для жидкстей INNOLevelVIBRO-U:
- Пищевая промышленность (вода, растительное масло, солевые и спиртовые растворы);
- Химическая промышленность (химические реагенты, моющие средства);
- ЖКХ (вода, конденсат).
Вибрационные датчики уровня жидкостей INNOLevelVibro-U обладают рядом доработок, позволяющих расширить диапазон их применения:
- наличие потенциометра для удобной настройки чувствительности;
- наличие модификации в высокотемпературном исполнении до +150°С для определения уровня в высокотемпературных процессах;
- цилиндрическая резьба G1";
- возможно изготовление датчиков с трубным удлинением до 2000 мм.
Артикул | Описание |
Удлинение, мм |
|
Серия IL-VUA - исполнение c питанием 220 VAC | |||
INNOLevel Vibro IL-VUA | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135
|
|
INNOLevel Vibro IL-VUA-300 |
300 |
||
INNOLevel Vibro IL-VUA-500 |
500 |
||
INNOLevel Vibro IL-VUA-1000 |
1000 |
||
INNOLevel Vibro IL-VUA-1500 |
1500 |
||
INNOLevel Vibro IL-VUA-2000 |
2000 |
||
INNOLevel Vibro IL-VUA-T | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135 |
|
Серия IL-VUD - исполнение c питанием 24 VDC | |||
INNOLevel Vibro IL-VUD | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135 |
|
INNOLevel Vibro IL-VUD-300 |
300 |
||
INNOLevel Vibro IL-VUD-500 |
500 |
||
INNOLevel Vibro IL-VUD-1000 |
1000 |
||
INNOLevel Vibro IL-VUD-1500 |
1500 |
||
INNOLevel Vibro IL-VUD-2000 |
2000 |
||
INNOLevel Vibro IL-VUD-T | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135 |
Вибровилка INNOLevelVibro-U представляет собой датчик уровня и используется для мониторинга уровня жидких сред и, как правило, применяется в качестве сигнализатор уровня заполнения, опустошения или промежуточного уровня.
Принцип работы
Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.
Стандартные примеры применения вибрационного датчика-сигнализатора уровня для жидкстей INNOLevelVIBRO-U:
- Пищевая промышленность (вода, растительное масло, солевые и спиртовые растворы);
- Химическая промышленность (химические реагенты, моющие средства);
- ЖКХ (вода, конденсат).
Вибрационные датчики уровня жидкостей INNOLevelVibro-U обладают рядом доработок, позволяющих расширить диапазон их применения:
- наличие потенциометра для удобной настройки чувствительности;
- наличие модификации в высокотемпературном исполнении до +150°С для определения уровня в высокотемпературных процессах;
- цилиндрическая резьба G1";
- возможно изготовление датчиков с трубным удлинением до 2000 мм.
Артикул | Описание |
Удлинение, мм |
|
Серия IL-VUA - исполнение c питанием 220 VAC | |||
INNOLevel Vibro IL-VUA | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135
|
|
INNOLevel Vibro IL-VUA-300 |
300 |
||
INNOLevel Vibro IL-VUA-500 |
500 |
||
INNOLevel Vibro IL-VUA-1000 |
1000 |
||
INNOLevel Vibro IL-VUA-1500 |
1500 |
||
INNOLevel Vibro IL-VUA-2000 |
2000 |
||
INNOLevel Vibro IL-VUA-T | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 220 VAC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135 |
|
Серия IL-VUD - исполнение c питанием 24 VDC | |||
INNOLevel Vibro IL-VUD | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +80 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135 |
|
INNOLevel Vibro IL-VUD-300 |
300 |
||
INNOLevel Vibro IL-VUD-500 |
500 |
||
INNOLevel Vibro IL-VUD-1000 |
1000 |
||
INNOLevel Vibro IL-VUD-1500 |
1500 |
||
INNOLevel Vibro IL-VUD-2000 |
2000 |
||
INNOLevel Vibro IL-VUD-T | Вибрационный датчик предельного уровня жидкостей в алюм. корпусе, -30 +150 С, Pmax=20 bar, 24 V AC/DC, IP 65, соединение - резьба 1" PT, нерж. сталь, нерж. сталь, 2 релейных выхода |
135 |
Механические характеристики:
- Материал корпуса: Алюминий, порошковое покрытие
- Класс защиты: IP65
- Материал вибрационного зонда и резьбовой части: нержавеющая сталь SUS304
- Вес: прибл. 1,9 кг
- Соединение: цилиндрическая резьба G 1”
Электрические характеристики:
- Напряжение питания (указывается при заказе): 30-250 VAC 50/60 Hz, +10% макс 18 ВА; 20-35 VDC, +10% макс 2 Вт
- Выходной сигнал:
- реле без потенциала (DPDT)
- макс. 220 VAC 3 A
- макс. 30 VDC 1 A
- Задержка сигнала:
- зонд свободен -> покрыт: около 1 сек.
- зонд покрыт -> свободен: около 1-2 сек.
- Соединительные клеммы: 0.14 - 2.5 мм2 (AWG 26-14)
- Кабельный ввод: M20 x 1,5
- Рабочая частота: 355 … 365 Гц
- Категория установки: III
- Степень загрязнения: 2
- Изоляция: напр. пробоя (сигн. выход) - 2225 Vrms, напр. пробоя (питание) - 2225Vrms
- Класс защиты: I
Условия функционирования:
- Температура окружающей среды (корпус): -30°C ... +60°C
- Температура процесса: -40°C ... +80°C (опционально -30°C ... +150°C)
- Свойства жидкоой среды:
- вязкость ~ 1-10000 сСт
- плотность ≥ 0,7 г/см3
- Макс. нагрузка на зонды: боковая макс. 500Н
- Защитные меры при сильных механических нагрузках - установка защитного козырька над зондом
- Макс. давление в емкости: 20 бар
- Относительная влажность: 0-100%, подходит для использования на открытом воздухе
- Макс. высота применения: 2.000 м
