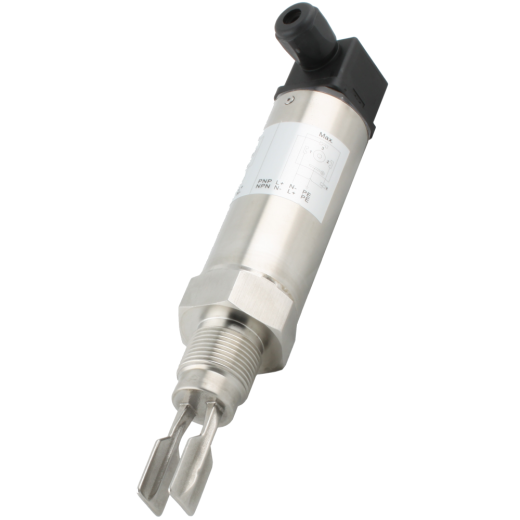

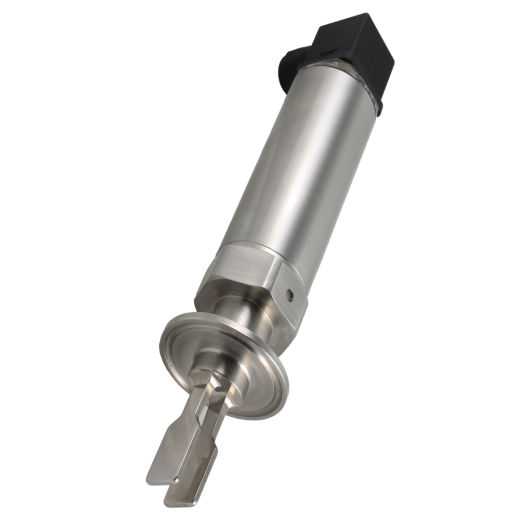

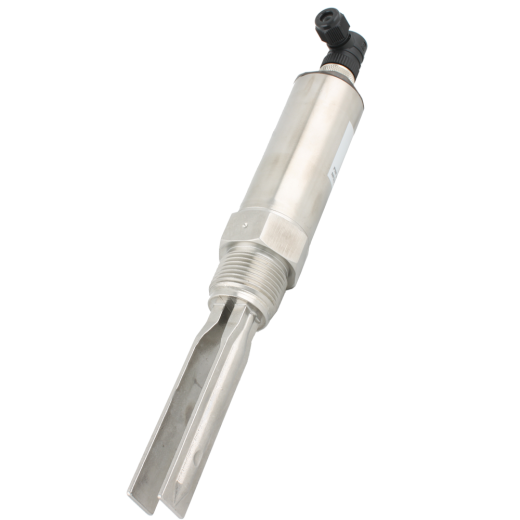

Вибрационный сигнализатор уровня является надежным и не нуждающимся в обслуживании прибором для контроля уровня жидких сред и, как правило, применяется в качестве сигнализатор уровня заполнения, опустошения или промежуточного уровня.
Датчик предназначен для работы со следующими типами сред:
- жидкости пищевого назначения: вода, масло, молоко, солевые растворы;
- жидкости непищевого назначения: технические и сточные воды, химические реагенты, конденсат, применение в паровых котлах.
Принцип работы
В вибрационном датчике INNOLevel Vibro-A встроены два пьезоэлектрических элемента. При включении датчика первый пьезоэлектрический элемент формирует вибрации, а второй эти вибрации воспринимает и генерирует электрический импульс. При контакте вибрационных зондов с материалом частота вибрации изменяется, она затухает и на выходе формируется сигнал.
Складские модификации
|
Артикул |
Описание |
| IL-VA-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1'' PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1'' PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1'' PT (коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1'' PT (коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 3/4'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 3/4'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 3/4'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 3/4'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1/2'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1/2'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1/2'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1/2'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Вибрационный сигнализатор уровня является надежным и не нуждающимся в обслуживании прибором для контроля уровня жидких сред и, как правило, применяется в качестве сигнализатор уровня заполнения, опустошения или промежуточного уровня.
Датчик предназначен для работы со следующими типами сред:
- жидкости пищевого назначения: вода, масло, молоко, солевые растворы;
- жидкости непищевого назначения: технические и сточные воды, химические реагенты, конденсат, применение в паровых котлах.
Принцип работы
В вибрационном датчике INNOLevel Vibro-A встроены два пьезоэлектрических элемента. При включении датчика первый пьезоэлектрический элемент формирует вибрации, а второй эти вибрации воспринимает и генерирует электрический импульс. При контакте вибрационных зондов с материалом частота вибрации изменяется, она затухает и на выходе формируется сигнал.
Складские модификации
|
Артикул |
Описание |
| IL-VA-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1'' PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1'' PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1'' PT (коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1'' PT (коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 3/4'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 3/4'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 3/4'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 3/4'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1/2'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1/2'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение - резьба 1/2'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение - резьба 1/2'' PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
Основные характеристики
Механические характеристики:
- Материал корпуса: нержавеющая сталь SUS304.
- Класс защиты: IP65 / IP67 (для исполнения с коннектором М12).
- Материал вибрационного зонда и резьбовой части: нержавеющая сталь SUS304.
- Вес: прибл. 0,46 кг.
- Соединение (указывается при заказе): цилиндрическая резьба G1”, G3/4” или G1/2”, коническая G1”, G3/4” или G1/2”.
Электрические характеристики:
- Напряжение питания 12-55 VDC.
- Выходной сигнал: PNP/NPN.
- Ток потребления: 10 мА.
- Ток нагрузки: макс 350 мА.
- Задержка сигнала:
- зонд свободен -> покрыт: около 1-3 сек.
- зонд покрыт -> свободен: около 1-3 сек.
- Соединительные клеммы: 0.14 - 2.5 мм2 (AWG 26-14)
- Рабочая частота: 355 … 365 Гц.
- Контрольная индикация:
- зеленый – индикация питания,
- красный – индикация переключения.
- Точка переключения:
- вертикальное положение – 23 мм от торцевой кромки чувствительной части;
- горизонтальное положение – 10 мм от продольной оси чувствительной части.
- Категория установки: III.
- Класс защиты: I.
Условия функционирования:
- Температура окружающей среды для наружной части датчика: -40°C ... +70°C.
- Температура процесса: -40°C ... +150°C.
- Свойства жидкой среды:
- вязкость ~ 1-10000 сСт;
- плотность ≥ 0,7 г/см3.
- Макс. давление в емкости: 40 бар.
- Относительная влажность: 20-80% (без образования конденсата).
