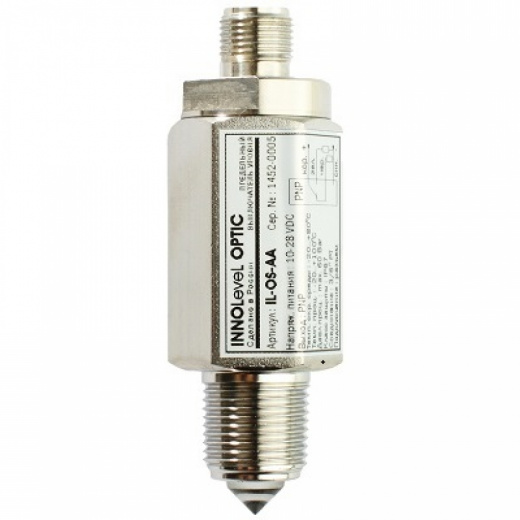

Оптический сигнализатор уровня INNOLevel OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нерж. сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.
Принцип работы
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал.
В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник.
В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
Особенности
- Выходной сигнал PNP.
- Датчик имеет защиту от короткого замыкания.
- Состояние работы датчика указывается светодиодом (для кабельного исполнения).
Ограничения
Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
|
Артикул |
Описание |
|
NNOLevel IL-OS-AA |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8" PT (коническая), выход PNP NO+NC, кабельный разъем М12 |
|
INNOLevel IL-OS-AC |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8" PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор |
|
INNOLevel IL-OS-BA |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PT (коническая), выход PNP NO+NC, кабельный разъем М12 |
|
INNOLevel IL-OS-BC |
птический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор |
|
INNOLevel IL-OSS-BC |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, кабель 2 м, индикатор |
Оптический сигнализатор уровня INNOLevel OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нерж. сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.
Принцип работы
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал.
В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник.
В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
Особенности
- Выходной сигнал PNP.
- Датчик имеет защиту от короткого замыкания.
- Состояние работы датчика указывается светодиодом (для кабельного исполнения).
Ограничения
Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
|
Артикул |
Описание |
|
NNOLevel IL-OS-AA |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8" PT (коническая), выход PNP NO+NC, кабельный разъем М12 |
|
INNOLevel IL-OS-AC |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 3/8" PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор |
|
INNOLevel IL-OS-BA |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PT (коническая), выход PNP NO+NC, кабельный разъем М12 |
|
INNOLevel IL-OS-BC |
птический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PT (коническая), выход PNP NO+NC, кабель 2 м, индикатор |
|
INNOLevel IL-OSS-BC |
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, кабель 2 м, индикатор |
Механические характеристики:
- Материал корпуса: нержавеющая сталь SUS304
- Материал конуса: стекло;
- Класс защиты: IP67
- Соединение (указывается при заказе): PT 3/8" или PT 1/2" (коническая), PF 3/8" или PF 1/2" (цилиндрическая)
Электрические характеристики:
- Напряжение питания (указывается при заказе): 10...28 V DC;
- Выходной сигнал: PNP, НО или НЗ;
- Ток потребления: 25 мА;
- Ток нагрузки: менее 200 мА;
- Подключение (указывается при заказе): кабель / разъем M12 4-х контактный.
Условия функционирования:
- Температура окружающей среды(корпус): -20...800C;
- Температура процесса: -20...1000C;
- Свойства жидкой среды: датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира;
- Запрещено применение в средах с ИК источником света;
- Макс. давление в емкости: 60 бар.
