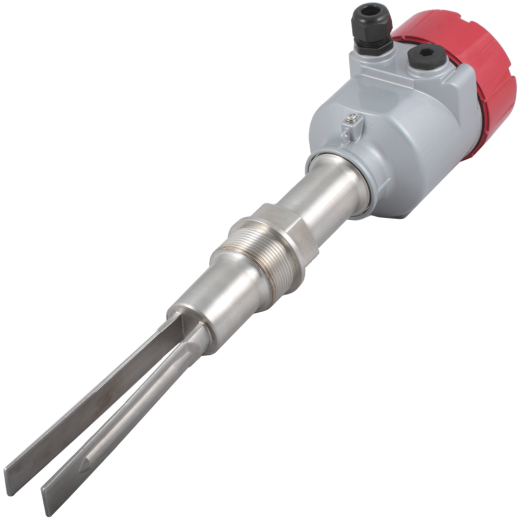

Вибровилка INNOLevelVibro-N представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов (мелкозернистые и пылевидные материалами, которые не склонны к налипанию); как правило, применяется как сигнализатор уровня заполнения, опустошения или промежуточного уровня. Датчик можно устанавливать вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).
Принцип работы
Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.
- Производство строительных материалов (цемент, песок, сухие смеси);
- Пищевая промышленность (мука, соль, сахар);
- Полимерная промышленность (полимерныйгранулят и пр.);
- Химическая промышленность (минеральные удобрения, известь);
- Агропромышленный комплекс (комбикорм, зерно, лузга).
Вибрационные датчики уровня сыпучих материалов INNOLevelVibro-N обладают рядом доработок по сравнению с предыдущей моделью, позволяющих расширить диапазон их применения:
- чувствительность IL-VM-N от 10 г/литр (против 30г/литр у старой версии) дает возможность определять уровень сверхлегких материалов.
- наличие потенциометра для удобной настройки чувствительности.
- встроенная задержка выходного сигнала 0,5…30 секунд для исключения ложного срабатывания в потоке; позволяет автоматизировать системы загрузки небольших бункеров с помощью всего одного датчика.
- наличие модификации в высокотемпературном исполнении до +250°С (против +1500С у старой версии) для определения уровня в высокотемпературных процессах.
- цилиндрическая резьба G1 1/2" – отказ от конической резьбы - соответствие требованиям потребителей оборудования при сохранении полной взаимозаменяемости.
- возможно изготовление датчиков с трубным удлинением до 4000 мм.
|
Артикул |
Описание |
Температура процесса, 0С |
|
Серия IL-VM-N - исполнение общепромышленное |
||
|
INNOLevel IL-VM-N |
Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, Pmax=10bar, 19-230 VAC/19-50 VDC, IP67, чувств. От 10 г/л, соединение – резьба G1 1/2", нерж. сталь 304, удлинение 200 мм, нерж. сталь 304, выход- реле DPDT |
-40 … +150 |
|
INNOLevel IL-VM-N-HT250 |
-40 … +250 |
|
|
Серия IL-VM-N-Ex - исполнение взрывозащищенное |
||
|
INNOLevel IL-VM-N-Ex |
Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТРТС012/2011, Pmax=10 bar, 19-230 VAC/19-50VDC, IP67, чувств. От 10 г/л, соединение – резьба G1 1/2", нерж. Сталь 304, удлинение 200 мм, нерж. cталь 304, выход- реле DPDT |
-40 … +150 |
|
INNOLevel IL-VM-N-Ex-HT250 |
-40 … +250 |
Вибровилка INNOLevelVibro-N представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов (мелкозернистые и пылевидные материалами, которые не склонны к налипанию); как правило, применяется как сигнализатор уровня заполнения, опустошения или промежуточного уровня. Датчик можно устанавливать вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).
Принцип работы
Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.
- Производство строительных материалов (цемент, песок, сухие смеси);
- Пищевая промышленность (мука, соль, сахар);
- Полимерная промышленность (полимерныйгранулят и пр.);
- Химическая промышленность (минеральные удобрения, известь);
- Агропромышленный комплекс (комбикорм, зерно, лузга).
Вибрационные датчики уровня сыпучих материалов INNOLevelVibro-N обладают рядом доработок по сравнению с предыдущей моделью, позволяющих расширить диапазон их применения:
- чувствительность IL-VM-N от 10 г/литр (против 30г/литр у старой версии) дает возможность определять уровень сверхлегких материалов.
- наличие потенциометра для удобной настройки чувствительности.
- встроенная задержка выходного сигнала 0,5…30 секунд для исключения ложного срабатывания в потоке; позволяет автоматизировать системы загрузки небольших бункеров с помощью всего одного датчика.
- наличие модификации в высокотемпературном исполнении до +250°С (против +1500С у старой версии) для определения уровня в высокотемпературных процессах.
- цилиндрическая резьба G1 1/2" – отказ от конической резьбы - соответствие требованиям потребителей оборудования при сохранении полной взаимозаменяемости.
- возможно изготовление датчиков с трубным удлинением до 4000 мм.
|
Артикул |
Описание |
Температура процесса, 0С |
|
Серия IL-VM-N - исполнение общепромышленное |
||
|
INNOLevel IL-VM-N |
Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, Pmax=10bar, 19-230 VAC/19-50 VDC, IP67, чувств. От 10 г/л, соединение – резьба G1 1/2", нерж. сталь 304, удлинение 200 мм, нерж. сталь 304, выход- реле DPDT |
-40 … +150 |
|
INNOLevel IL-VM-N-HT250 |
-40 … +250 |
|
|
Серия IL-VM-N-Ex - исполнение взрывозащищенное |
||
|
INNOLevel IL-VM-N-Ex |
Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТРТС012/2011, Pmax=10 bar, 19-230 VAC/19-50VDC, IP67, чувств. От 10 г/л, соединение – резьба G1 1/2", нерж. Сталь 304, удлинение 200 мм, нерж. cталь 304, выход- реле DPDT |
-40 … +150 |
|
INNOLevel IL-VM-N-Ex-HT250 |
-40 … +250 |
Механические характеристики:
- Материал корпуса: Алюминий, порошковое покрытие
- Класс защиты: IP67
- Материал вибрационного зонда и резьбовой части: нержавеющая сталь SUS304
- Вес: прибл. 2,5 кг
- Соединение: цилиндрическая резьба G 1 ½”
Электрические характеристики:
- Напряжение питания (универсальное): 30-250 VAC 50/60 Hz, макс 18 ВА; 20-35 VDC, макс 1,5 Вт
- Выходной сигнал:
- реле без потенциала (DPDT)
- макс. 220 VAC 3 A
- макс. 30 VDC 1 A
- Соединительные клеммы: 0.14 - 2.5 мм2 (AWG 26-14)
- Кабельный ввод: M20 x 1,5
- Рабочая частота: 160 Гц
- Категория установки: III
- Степень загрязнения: 2
- Изоляция: напр. пробоя (сигн. выход) - 2225 Vrms, напр. пробоя (питание) - 2225Vrms
- Класс защиты: I
Условия функционирования:
- Температура окружающей среды(корпус): -40°C ... +65°C
- Температура процесса: -40°C ... +150°C (опционально -40°C ... +250°C)
- Свойства сыпучего материала:
- минимальный насыпной вес 10г/л
- величина частиц макс. 8мм
- не должен иметь склонность к повышенному налипанию
- Макс. нагрузка на зонды: боковая макс. 500Н
- Защитные меры при сильных механических нагрузках - установка защитного козырька над зондом
- Макс. крутящий момент: 250 Нм
- Макс. давление в емкости: 10 бар
- Относительная влажность: 0-100%, подходит для использования на открытом воздухе
- Макс. высота применения: 2.000 м
