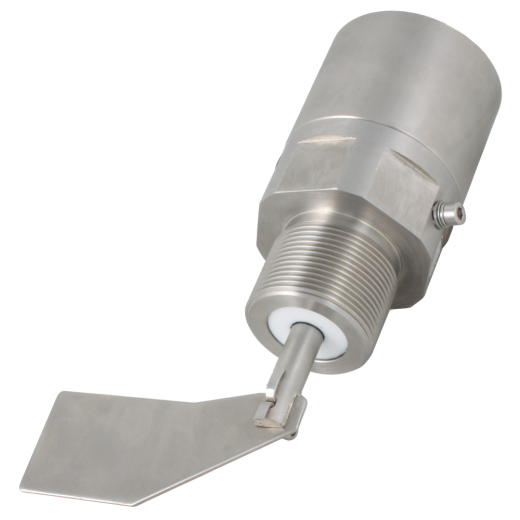

Ротационные датчики уровня INNOLevel PS – это развитие линейки экономичных датчиков уровня сыпучих материалов INNOLevel, обладающее рядом доработок, позволяющих расширить географию их применения и повысить надежность и удобство эксплуатации:
- Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами.
- Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах.
- Опционально корпус из нержавеющей стали 1.4305.
- Быстроразъемное электрическое соединение M12.
- Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание.
- Работа в условиях сверхнизких температур до -50°С.
Сигнализатор INNOLevel серии PS представляет собой датчик уровня и служит для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня. Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, приведены ниже.
Растительного происхождения:
- мука;
- крупа;
- зерно;
- отруби;
- хлопья;
- комбикорм.
Нерастительного происхождения:
- цемент;
- песок;
- мел;
- строительные смеси;
- минеральные удобрения;
- древесные сыпучие материалы;
- пластиковый гранулят.
Доступные модификации:
| Артикул | Описание | Напряжение питания |
| IL-PS-AACA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | 115-230 VAC |
| IL-PS-AACS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
| IL-PS-ASCA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
| IL-PS-ASCS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
| IL-PS-EACA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон | 24 VDC |
| IL-PS-EACS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
| IL-PS-EAMA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, разъем M12,, выход - оптрон | |
| IL-PS-EAMS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон | |
| IIL-PS-ESCA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
| IL-PS-ESCS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
| IL-PS-ESMA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, разъем M12,, выход - оптрон | |
| IL-PS-ESMS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, разъем M12, выход - оптрон |
Обработка заказа в течение дня
Возможен выезд специалиста на производство
Техническая консультация и квалифицированная помощь в подборе оборудования
Предоставление технической документации
Ротационные датчики уровня INNOLevel PS – это развитие линейки экономичных датчиков уровня сыпучих материалов INNOLevel, обладающее рядом доработок, позволяющих расширить географию их применения и повысить надежность и удобство эксплуатации:
- Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами.
- Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах.
- Опционально корпус из нержавеющей стали 1.4305.
- Быстроразъемное электрическое соединение M12.
- Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание.
- Работа в условиях сверхнизких температур до -50°С.
Сигнализатор INNOLevel серии PS представляет собой датчик уровня и служит для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня. Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, приведены ниже.
Растительного происхождения:
- мука;
- крупа;
- зерно;
- отруби;
- хлопья;
- комбикорм.
Нерастительного происхождения:
- цемент;
- песок;
- мел;
- строительные смеси;
- минеральные удобрения;
- древесные сыпучие материалы;
- пластиковый гранулят.
Доступные модификации:
| Артикул | Описание | Напряжение питания |
| IL-PS-AACA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | 115-230 VAC |
| IL-PS-AACS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
| IL-PS-ASCA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
| IL-PS-ASCS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - 1 реле | |
| IL-PS-EACA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон | 24 VDC |
| IL-PS-EACS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
| IL-PS-EAMA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, разъем M12,, выход - оптрон | |
| IL-PS-EAMS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон | |
| IIL-PS-ESCA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
| IL-PS-ESCS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP66, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, кабель 2 метра, выход - оптрон | |
| IL-PS-ESMA | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -50 +80 °С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", алюм., удлинение 115 мм, нерж. сталь, разъем M12,, выход - оптрон | |
| IL-PS-ESMS | Механический ротационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -50 +80 °С, Рmax=10 bar, IP67, вибростойкость до 29g, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 15 об/мин, соединение - резьба 1 1/2", нерж. сталь, удлинение 115 мм, нерж. сталь, разъем M12, выход - оптрон |
Основные характеристики
Механические характеристики
- Материал корпуса: алюминий / нерж. сталь (указывается при заказе).
- Класс защиты: IР66 (версия с кабелем) / IP67 (версия с разъемом M12).
- Подшипник в опоре вала: 2 подшипника скольжения, материал - iglidur®.
- Уплотнение: 2 радиальных уплотнения вала, материал - вайтон и тефлон.
- Скорость вращения лопасти: 15 об/мин.
- Лопасть: муфтовая - 40х98 мм, складная – 28х200 мм.
- Задержка сигнала:
- свободная лопасть в покрытую – около 1 с;
- покрытая лопасть в свободную – около 1 с.
- Вес: прибл. 1,5 кг (2,5 кг для версии из нерж. стали).
- Соединение: два типа прямой резьбы G 1 ½”.
Электрические характеристики:
- Напряжение питания / тип выхода (указывается при заказе):
- 115...230В 50/60Гц, макс. 26 мА (4ВА) / реле без потенциала (SPDT), макс. 230В перем. тока, 6А;
- 24В пост. тока ±10%, макс. 90мА Оптрон, выход 24В/0В на соответствующих клеммах, макс. 24В пост. тока, 1,2 А.
- Допустимые предохранители: макс. 5 А.
- Класс защиты: I.
- Категория установки: II.
- Степень загрязнения: 2.
Условия функционирования:
- Рабочая температура, 0С: -50 ... +80.
- Макс. рабочее давление, бар: -0,5…+10 бар.
- Мин. плотность продукта, г/л: 100.
- Свойства сыпучего материала: размер частиц менее 50 мм.
- Допустимая мех. Нагрузка: макс 300 Н (при L=150 мм) на конце вала.
