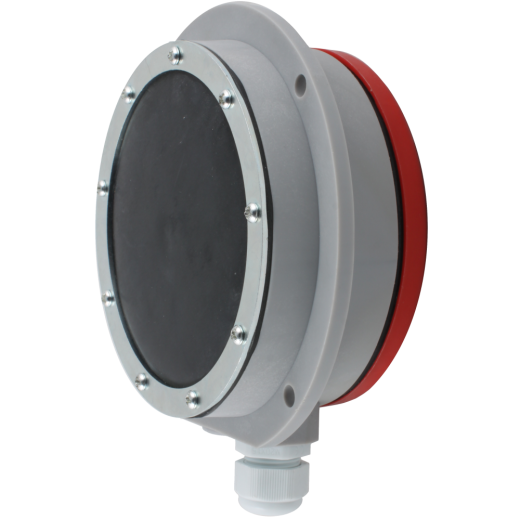

Мембранный датчик подпора INNOLevel серии MS служит для мониторинга состояния линий транспортировки сыпучих материалов. Он может быть использован в качестве сигнализатора затора, опустошения устройств выгрузки, заполнения рукавов подачи.
Стандартные примеры применения мембранного датчика подпора INNOLevel серии MS для сыпучих материалов, плотность которых не менее 300 г/л, приведены ниже:
- Контроль подпора (затора) в шнековом или скребковом транспортере при заполнении бункера после него.
- Контроль наполнения башмака нории.
- Исключение образования затора в линиях подачи самотеком.
- И многое другое…
Мембранный датчик подпора INNOLevel серии MS является экономичным решением и обладает рядом преимуществ:
- Компактный корпус позволяет производить монтаж в ограниченном пространстве.
- Простой монтаж и подключение.
- Бункера дробилок при производстве щебня и других инертных материалов.
- Угольная промышленность.
- Системы позиционирования авто/жд транспорта при работах по погрузке/разгрузке.
Мембранный датчик подпора INNOLevel серии MS устанавливается на внешних стенках бункеров, транспортировочных желобов и на самотеках.
Принцип работы:
Со стороны процесса на датчике размещена мембрана из гибкого материала, под которой расположен микровыключатель. При контакте среды с мембраной возникшее давление прогибает мембрану, задействует микровыключатель, который выдает соответствующий выходной сигнал. При снижении уровня сыпучего материала воздействие на мембрану прекращается, микропереключатель меняет положение на исходное.
Мембранный датчик подпора INNOLevel серии MS служит для мониторинга состояния линий транспортировки сыпучих материалов. Он может быть использован в качестве сигнализатора затора, опустошения устройств выгрузки, заполнения рукавов подачи.
Стандартные примеры применения мембранного датчика подпора INNOLevel серии MS для сыпучих материалов, плотность которых не менее 300 г/л, приведены ниже:
- Контроль подпора (затора) в шнековом или скребковом транспортере при заполнении бункера после него.
- Контроль наполнения башмака нории.
- Исключение образования затора в линиях подачи самотеком.
- И многое другое…
Мембранный датчик подпора INNOLevel серии MS является экономичным решением и обладает рядом преимуществ:
- Компактный корпус позволяет производить монтаж в ограниченном пространстве.
- Простой монтаж и подключение.
- Бункера дробилок при производстве щебня и других инертных материалов.
- Угольная промышленность.
- Системы позиционирования авто/жд транспорта при работах по погрузке/разгрузке.
Мембранный датчик подпора INNOLevel серии MS устанавливается на внешних стенках бункеров, транспортировочных желобов и на самотеках.
Принцип работы:
Со стороны процесса на датчике размещена мембрана из гибкого материала, под которой расположен микровыключатель. При контакте среды с мембраной возникшее давление прогибает мембрану, задействует микровыключатель, который выдает соответствующий выходной сигнал. При снижении уровня сыпучего материала воздействие на мембрану прекращается, микропереключатель меняет положение на исходное.
Мех. характеристики:
- Материал корпуса: пластик.
- Класс защиты корпуса: IP54.
- Материал мембраны: NBR (бутадиен-акриловая резина).
- Материал уплотнения: NBR (бутадиен-акриловая резина).
- Вес: 0,7 кг (для стандартного исполнения.
Электрические характеристики:
- Электросоединение: кабельный ввод М20х1,5 – 1 шт.
- Выходной сигнал:10 A, 250 В перем. тока, 1 релейный выход (SPDT).
- Сопротивление изоляции: свыше 100 МОм.
- Диэлектрическая прочность: 2000 VAC в течение 1 мин.
Условия функционирования:
- Рабочая температура, °С: -40 ... +80.
- Рабочее давление: до 0,1 бар.
- Свойства сыпучего материала:
- минимальная насыпная плотность 300 г/л.
- размер частиц макс 30 мм.
- Ресурс: свыше 1 млн срабатываний.
