Назначение / Принцип действия

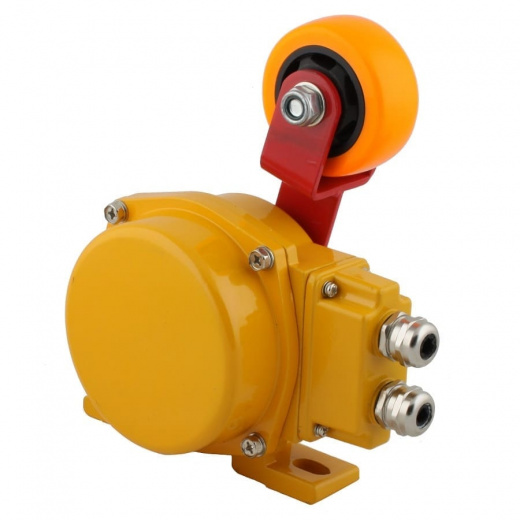

Датчик BWS предназначен для контроля рабочего процесса ленточного конвейера. При провисании конвейерной ленты, являющимся следствием перегруза, датчик выдает сигнал на светозвуковое оборудование для оповещения персонала либо на аварийное отключение конвейера, предотвращая тем самым повреждение ленты или элементов конвейера. После срабатывания датчик BWS возвращается в рабочее положение автоматически.
Применение
- Стандартные ленточные конвейеры.
- Упаковочные линии.
- Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы.
- Системы погрузки / разгрузки судов.
- Ограничитель хода, рассчитанный на работу в тяжелых условиях.
Датчик BWS является экономичным решением и обладает рядом преимуществ:
- Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
- Оповещение персонала либо отключение системы при наклоне рычага под углом 35°.
- Применение датчиков BWS обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденной ленты конвейера.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.
Назначение / Принцип действия
Датчик BWS предназначен для контроля рабочего процесса ленточного конвейера. При провисании конвейерной ленты, являющимся следствием перегруза, датчик выдает сигнал на светозвуковое оборудование для оповещения персонала либо на аварийное отключение конвейера, предотвращая тем самым повреждение ленты или элементов конвейера. После срабатывания датчик BWS возвращается в рабочее положение автоматически.
Применение
- Стандартные ленточные конвейеры.
- Упаковочные линии.
- Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы.
- Системы погрузки / разгрузки судов.
- Ограничитель хода, рассчитанный на работу в тяжелых условиях.
Датчик BWS является экономичным решением и обладает рядом преимуществ:
- Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
- Оповещение персонала либо отключение системы при наклоне рычага под углом 35°.
- Применение датчиков BWS обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденной ленты конвейера.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.
Принцип работы
Контактный ролик размещен на подпружиненном рычаге, находящимся под углом 15° относительно вертикальной оси датчика. В случае возникновения перегруза на конвейерной ленте либо ее провисания, поверхность ленты входит во взаимодействие с роликом, смещая его положение относительно стандартного состояния и изменяя угол положения подпружиненного рычага. При этом состояние датчика восстанавливается автоматически под действием пружины, когда лента возвращается к нормальному рабочему положению. Датчик BWS снабжен двумя микровыключателями, приводящимися в действие одновременно при провисании ленты более чем на 17 мм относительно нормального положения.
Мех. характеристики
- Материал корпуса:
- алюминий, порошковое покрытие, желтый для стандартного исполнения;
- нержавеющая сталь SUS304 для коррозионностойкого исполнения.
- Класс защиты корпуса: IP67.
- Материал контактного ролика: полиуретан.
- Усилие: 70-80 Н*м.
- Способ восстановления: автоматический.
- Общий вес: около 2,0 кг (для стандартного исполнения).
- Около 2,5 кг (для коррозионностойкого исполнения).
Электрические характеристики:
- Электросоединение:
- кабельный ввод М20х1,5 - 2шт для стандартного исполнения;
- кабель ПВХ, 500 мм для коррозионностойкого исполнения.
- Выходной сигнал:
- 10 A, 250 В перем. тока;
- 2 релейных выхода.
- Сопротивление изоляции: свыше 100 Мом.
- Диэлектрическая прочность: 2000 VAC в течение 1 мин.
Условия функционирования
- Рабочая температура, °С: -40 ... +75.
- Относительная влажность: 0…100%.
- Частота срабатывания: до 20 раз/мин.
- Ресурс: свыше 1 млн срабатываний.
