Назначение / Принцип действия
Датчик BHS-M предназначен для контроля рабочего процесса ленточного конвейера.
При возникновении на конвейерной ленте препятствия или постороннего предмета, датчик выдает сигнал на светозвуковое оборудование для оповещения персонала либо на аварийное отключение конвейера, предотвращая тем самым повреждение элементов конвейера.
Датчик BHS-M является экономичным решением и обладает рядом преимуществ:
- Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
- Оповещение персонала либо отключение системы при наклоне рычага под углом 20±2°.
- Применение датчиков BHS-M обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденных элементов конвейера, образованием затора.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.
Назначение / Принцип действия
Датчик BHS-M предназначен для контроля рабочего процесса ленточного конвейера.
При возникновении на конвейерной ленте препятствия или постороннего предмета, датчик выдает сигнал на светозвуковое оборудование для оповещения персонала либо на аварийное отключение конвейера, предотвращая тем самым повреждение элементов конвейера.
Датчик BHS-M является экономичным решением и обладает рядом преимуществ:
- Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
- Оповещение персонала либо отключение системы при наклоне рычага под углом 20±2°.
- Применение датчиков BHS-M обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденных элементов конвейера, образованием затора.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.
Принцип работы

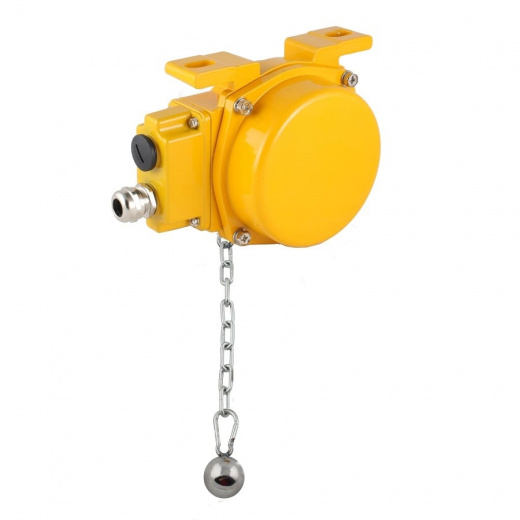

Чувствительный груз подвешен на цепи, закрепленной на рычаге датчика. Цепь располагается вертикально под воздействием веса груза. При возникновении на конвейерной ленте избыточного уровня транспортируемого материала, груз входит во взаимодействие с поверхностью материала, цепь отклоняется под воздействием его движения конвейера, угол ее положения изменяется. При этом состояние датчика
восстанавливается автоматически, как только взаимодействие с материалом прекратится. Датчик bhs-m-M снабжен одним микровыключателем, приводящимися в действие при отклонении чувствительного груза на угол более 20 градусов относительно нормального положения.
Мех. характеристики
- Материал корпуса:
- алюминий, порошковое покрытие, желтый для стандартного исполнения;
- нержавеющая сталь SUS304 для коррозионностойкого исполнения.
- Класс защиты корпуса: IP67.
- Материал чувствительного груза и цепи: нержавеющая сталь.
- Способ восстановления: автоматический.
- Общий вес:
- около 1,9 кг (для стандартного исполнения);
- около 2,4 кг (для коррозионностойкого исполнения).
Электрические характеристики:
- Электросоединение:
- кабельный ввод М20х1,5 - 2шт для стандартного исполнения;
- кабель ПВХ, 500 мм для коррозионностойкого исполнения/
- Выходной сигнал:
- 10 A, 250 В перем. тока.
- 1 релейный выход.
- Сопротивление изоляции: свыше 100 МОм.
- Диэлектрическая прочность: 2000 VAC в течение 1 мин.
Условия функционирования
- Рабочая температура, °С: -40 ... +75.
- Относительная влажность: 0…100%.
- Ресурс: свыше 1 млн срабатываний.
