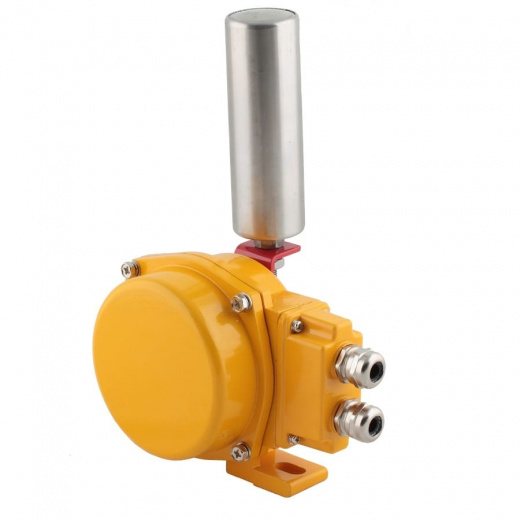

Датчик контроля схода ленты INNOLevel cерии BMS-N устройство предназначено для контроля рабочего процесса в потенциально опасных условиях для активации аварийного сигнала при смещении транспортерной ленты. Датчик смещения транспортерной ленты предотвращает повреждение или сход ленты.
Принцип работы
Датчик BMS-N предназначен для контроля рабочего процесса ленточного конвейера. При отклонении конвейерной ленты от продольного направления датчик выдает сигнал на аварийное отключение конвейера, предотвращая тем самым повреждение ленты в результате смещения или соскакивания. Датчики BMS-N обычно устанавливаются в паре - с обеих сторон конвейерной ленты.
Датчик BMS-N является экономичным решением и обладает рядом преимуществ:
- Простота монтажа, надежная защита от внешних воздействий.
- Рычаг с контактным роликом из нержавеющей стали может отклоняться относительно вертикальной оси до 75°.
- Пыле- и влагонепроницаемый корпус, материал – алюминий (нержавеющая сталь для серии BMS-SS), IP 67.
- Угол срабатывания рычага ролика составляет 12° для подачи аварийного сигнала и 30° для выключения конвейера.
- Применение датчиков BMS-N (BMS-SS) обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденной ленты конвейера.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304 (серия BMS-SS)
Применение:
- Стандартные ленточные конвейеры.
- Рудничные, подвешиваемые на канатах ленточные конвейеры.
- Отвальные / складские конвейеры.
- Системы погрузки / разгрузки судов.
- Челночные и реверсивные конвейеры.
- Указатель предельного положения стрелы крана / экскаватора.
- Ленточные питатели и конвейеры.
- Ограничитель хода, рассчитанный на работу в тяжелых условиях.
Датчик контроля схода ленты INNOLevel cерии BMS-N устройство предназначено для контроля рабочего процесса в потенциально опасных условиях для активации аварийного сигнала при смещении транспортерной ленты. Датчик смещения транспортерной ленты предотвращает повреждение или сход ленты.
Принцип работы
Датчик BMS-N предназначен для контроля рабочего процесса ленточного конвейера. При отклонении конвейерной ленты от продольного направления датчик выдает сигнал на аварийное отключение конвейера, предотвращая тем самым повреждение ленты в результате смещения или соскакивания. Датчики BMS-N обычно устанавливаются в паре - с обеих сторон конвейерной ленты.
Датчик BMS-N является экономичным решением и обладает рядом преимуществ:
- Простота монтажа, надежная защита от внешних воздействий.
- Рычаг с контактным роликом из нержавеющей стали может отклоняться относительно вертикальной оси до 75°.
- Пыле- и влагонепроницаемый корпус, материал – алюминий (нержавеющая сталь для серии BMS-SS), IP 67.
- Угол срабатывания рычага ролика составляет 12° для подачи аварийного сигнала и 30° для выключения конвейера.
- Применение датчиков BMS-N (BMS-SS) обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденной ленты конвейера.
- Опционально коррозионностойкое исполнение из нержавеющей стали SUS304 (серия BMS-SS)
Применение:
- Стандартные ленточные конвейеры.
- Рудничные, подвешиваемые на канатах ленточные конвейеры.
- Отвальные / складские конвейеры.
- Системы погрузки / разгрузки судов.
- Челночные и реверсивные конвейеры.
- Указатель предельного положения стрелы крана / экскаватора.
- Ленточные питатели и конвейеры.
- Ограничитель хода, рассчитанный на работу в тяжелых условиях.
Принцип работы
При штатной работе конвейера контактный ролик не вступает во взаимодействие с конвейерной лентой. В случае, если поперечное смещение конвейерной ленты превышает установленное ограничение, край ленты оказывает воздействие на контактный ролик, отводя его от вертикального положения. При этом состояние датчика восстанавливается
автоматически под действием пружины, когда лента возвращается к нормальному соосному положению. Датчик BMS-N снабжен двумя микровыключателями, приводящимися в действие кулачками при отклонении ленты от соосного направления в двух контрольных точках.
Мех. характеристики
- Материал корпуса:
- алюминий, порошковое покрытие, желтый для стандартного исполнения;
- нержавеющая сталь SUS304 для коррозионностойкого исполнения.
- Класс защиты корпуса: IP67.
- Материал контактного ролика: нержавеющая сталь SUS304.
- Усилие: 70-80 Н*м.
- Способ восстановления: автоматический.
- Общий вес: около 2,5 кг (для стандартного исполнения).
- Около 3,0 кг (для коррозионностойкого исполнения).
Электрические характеристики:
- Электросоединение:
- кабельный ввод М20х1,5 - 2шт для стандартного исполнения;
- кабель ПВХ, 500 мм для коррозионностойкого исполнения.
- Выходной сигнал:
- 10 A, 250 В перем. тока,
- 2 релейных выхода.
- Сопротивление изоляции: свыше 100 МОм.
- Диэлектрическая прочность: 2000 VAC в течение 1 мин.
Условия функционирования
- Рабочая температура, °С: -40 ... +75.
- Относительная влажность: 0…100%.
- Частота срабатывания: до 20 раз/мин.
- Ресурс: свыше 1 млн срабатываний.
