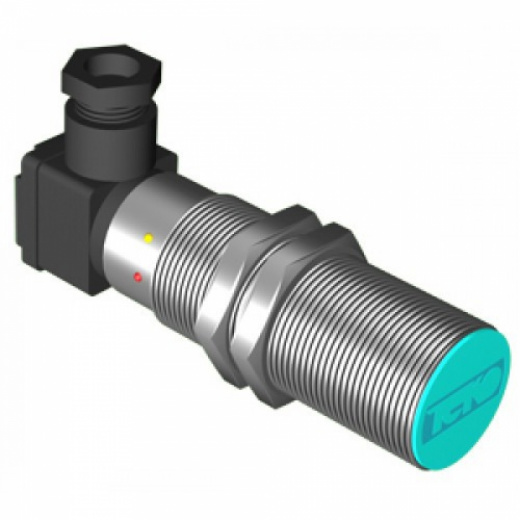

Датчики контроля минимальной скорости предназначены для контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, ленточных и ковшовых транспортеров. Может использоваться для контроля аварийного проскальзывания ленты на транспортере.
Принцип работы:
Датчик контроля минимальной скорости является бесконтактным индуктивным выключателем со встроенной схемой контроля частоты импульсов воздействия управляющего объекта на этот датчик. При снижении частоты воздействия ниже установленной датчик отключает нагрузку, подключенную к нормально разомкнутому контакту (NO), и включает нагрузку, подключенную к нормально замкнутому контакту (NC). Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл = 9±2 с.
Датчики контроля минимальной скорости предназначены для контроля аварийного снижения скорости вращения или движения различных устройств: барабанов, конвейеров, ленточных и ковшовых транспортеров. Может использоваться для контроля аварийного проскальзывания ленты на транспортере.
Принцип работы:
Датчик контроля минимальной скорости является бесконтактным индуктивным выключателем со встроенной схемой контроля частоты импульсов воздействия управляющего объекта на этот датчик. При снижении частоты воздействия ниже установленной датчик отключает нагрузку, подключенную к нормально разомкнутому контакту (NO), и включает нагрузку, подключенную к нормально замкнутому контакту (NC). Необходимое значение минимальной частоты устанавливается с помощью подстроечного резистора. Датчик обеспечивает задержку при первоначальном включении, необходимую для разгона механизма после подачи питания и достижения заданной частоты следования импульсов воздействия. Величина задержки постоянная для данного типа датчиков и равна tвкл = 9±2 с.
Технические характеристики:
- Размер корпуса, ДxШxДл: М30х1,5х112.
- Тип монтажа: Встраиваемый.
- Номинальное расстояние срабатывания: 10 мм.
- Способ подключения: Клеммы.
- Материал корпуса: Д16Т.
- Тип корпуса: Цилиндрический резьбовой.
- Корпус: диаметр от 27 до 50 мм.
- Рабочий зазор, мм: 0...8 мм.
- Максимальный рабочий ток, Imax: ≤500 мА.
- Диапазон рабочих напряжений, Uраб.: 10...30 В DC.
- Падение напряжения при Imax, Ud: ≤1,5 В.
- Тип контакта / Структура выхода: PNP Переключающий.
- Присоединение / Подключение: Клеммник.
- Комплексная защита: Есть.
- Степень защиты по ГОСТ 14254-96: IP65.
- Диапазон регулировки: 2...50 Гц.
- Задержка срабатывания: 9 ± 2 c.
- Индикация импульсов воздействия: Есть (красный).
- Индикация минимальной скорости: Есть (желтый).
- Кол-во проводов: 4.
- Диапазон рабочих температур: -25°С...+75°С.
- Специальные задачи: для контроля минимальной скорости.
- Схема подключения: 4х проводная.
