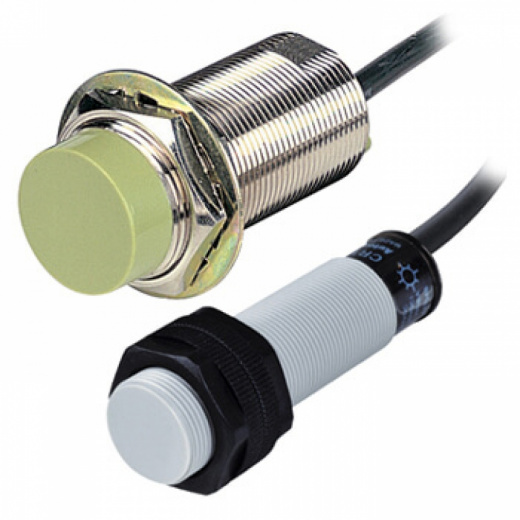

Датчики серии CR могут срабатывать на широкий спектр материалов за счет диэлектрической проницаемости, включая железо, металлы, воду, камень и дерево. Кроме того, наличие регулятора чувствительности позволяет настроить расстояние срабатывание под конкретное применение.
Особенности продукции:
- Диаметр, мм (указывается при заказе): 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V, 50 Гц.
- Тип выхода (указывается при заказе, для PNP возможно только NO):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: до 15 мм (зависит от диаметра датчика и материала).
- Монтажное исполнение: выступающий.
- Частота переключения: от 50 до 20 Гц (зависит от диаметра датчика и напряжения питания).
- Способ подключения: кабель 2 м.
- Защита от переполюсовки, перенапряжения и перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты: IP65 (для CR30) IP66 (для CR18).
- Удобны в качестве датчиков уровня и положения.
Датчики серии CR могут срабатывать на широкий спектр материалов за счет диэлектрической проницаемости, включая железо, металлы, воду, камень и дерево. Кроме того, наличие регулятора чувствительности позволяет настроить расстояние срабатывание под конкретное применение.
Особенности продукции:
- Диаметр, мм (указывается при заказе): 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V, 50 Гц.
- Тип выхода (указывается при заказе, для PNP возможно только NO):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: до 15 мм (зависит от диаметра датчика и материала).
- Монтажное исполнение: выступающий.
- Частота переключения: от 50 до 20 Гц (зависит от диаметра датчика и напряжения питания).
- Способ подключения: кабель 2 м.
- Защита от переполюсовки, перенапряжения и перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты: IP65 (для CR30) IP66 (для CR18).
- Удобны в качестве датчиков уровня и положения.
Таблица подбора датчика
|
Тип датчика |
Диаметр, мм |
Расстояние срабатывания, мм |
Напряжение питания |
Тип выхода | |||||
| 10-30 VDC |
100-240 VAC |
PNP NO |
NPN NO |
NPN NС |
NO |
NC | |||
| 3-х проводная схема подключения | |||||||||
|
СR |
18 | 8 | D | - | P | N | N2 |
|
- |
|
30 |
15 | ||||||||
| 2-х проводная схема подключения | |||||||||
|
СR |
18 | 8 | - | A | - | O | C | ||
| 30 | 15 | ||||||||
Пример заказа: CR18-8DP (емкостной датчик цилиндрического типа, диаметр 18 мм, расстояние срабатывания 8 мм (монтаж выступающий), питание 10-30 VDC, трехпроводная схема подключения, выход PNP нормально открытый, подключение: кабель 2 м)
Технические характеристики
| Модель |
CR18-8DN CR18-8DP CR18-8DN2 |
CR30-15DN CR30-15DP CR30-15DN2 |
CR18-8AO CR18-8AC |
CR30-15AO CR30-15AC |
|
| Расстояние срабатывания | 8 | 15 | 8 | 15 | |
| Гистерезис | Не более 20% от расстояния срабатывания | ||||
| Объект | 50*50*1 мм (железо) | ||||
| Устанавливаемое расстояние | 0-5,6 мм | 0-10,5 мм | 0-5,6 мм | 0-10,5 мм | |
| Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) |
10-240 В~, 50/60 Гц (85-264 В~, 50/60 Гц) | |||
| Ток утечки | - | не более 2,2 мА | |||
| Частота срабатывания*1 |
50 Гц |
20 Гц | |||
| Остаточное напряжение |
не более 1,5 В |
не более 20 В | |||
| Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С | ||||
| Выход управления | не более 200 мА | ||||
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | ||||
| Индикатор | индикатор срабатывания (красный СИД) | ||||
| Температура окружающей среды | -25°…+70°С; хранение: -30°…+80°С | ||||
| Электрическая защита | защита от перенапряжения и переполюсовки |
защита от перенапряжения |
|||
| Степень защиты | IP66 (МЭК) | IP65 (МЭК) | IP66 (МЭК) | IP65 (МЭК) | |
| Способ подключения | кабель Ø4 мм, 3 жилы, 2 м | кабель Ø5 мм, 3 жилы, 2 м | кабель Ø4 мм, 2 жилы, 2 м | кабель Ø5 мм, 2 жилы, 2 м | |
*1: Здесь указана средняя частота срабатывания для объекта, ширина которого в 2 раза превышает стандартную, расположенного на расстоянии, в 2 раза меньшем, чем общее расстояние срабатывания
