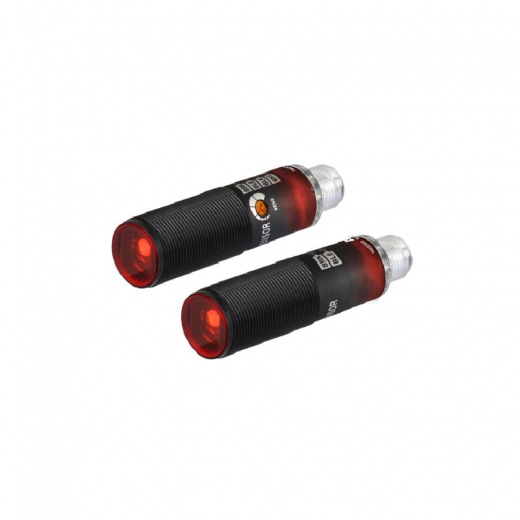

Фотоэлектрические датчики серии BRQP-A в цилиндрическом корпусе диаметром 18 мм выполнены в корпусе из поликарбоната, что обеспечивает высокую прочность и устойчивость к деформации. Датчики этой серии отличаются увеличенным расстоянием срабатывания (до 30 м), высокой точностью обнаружения, превосходной устойчивостью к воздействию помех и окружающего света. Благодаря наличию функции подавления взаимных помех датчики можно устанавливать вблизи друг друга. За счет степени защиты IP67 обеспечивается устойчивая и безошибочная работа датчика в сырых и запыленных средах.
Основные характеристики
- Превосходная помехоустойчивость и минимальное воздействие со стороны внешних источников освещения.
- Защита от неправильной полярности подключения и от перегрузки (короткого замыкания) цепи питания/выхода.
- Функция подавления взаимных помех (кроме датчиков, срабатывающих при пересечении луча).
- Регулятор чувствительности.
- Переключение между режимами «на свет» / «на затемнение» с помощью кабеля управления.
- Корпус из поликарбоната устойчив к высоким температурам и огнестоек.
- Увеличенное расстояние срабатывания: 30 м (датчики, срабатывающие при пересечении луча).
- Степень защиты BRQP - IP67 (стандарт МЭК).
Увеличенное расстояние срабатывания (до 30 метров)
Датчики, срабатывающие при пересечении луча, отличаются увеличенным расстоянием срабатывания (до 30 метров).
Расстояние срабатывания:
- датчики, срабатывающие при пересечении луча: 5 м, 20 м, 30 м,
- датчики, срабатывающие при отражении от рефлектора: 3 м;
- датчики, срабатывающие при диффузионном отражении: 100 мм, 400 мм, 1 м.
Функция подавления взаимных помех
Функция подавления взаимных помех осуществляет изменение цикла работы излучателя, что позволяет устанавливать несколько датчиков на близком расстоянии друг от друга. (Кроме датчиков, срабатывающих при пересечении луча).
Регулятор чувствительности
Встроенный регулятор чувствительности позволяет быстро устанавливать требуемую чувствительность без изменения положения датчика.
Проверка рабочего состояния
Благодаря применению индикаторов стабильности обнаружения (зеленый СИД) и срабатывания (красный СИД) пользователь может легко проверить рабочее состояние.
IP67 (стандарт МЭК)
Благодаря степени защиты IP67 обеспечивается надежная и безошибочная работа датчика во влажных и пыльных помещениях.
Области применения
Упаковочное оборудование и конвейерные системы в различных отраслях промышленности.
Фотоэлектрические датчики серии BRQP-A в цилиндрическом корпусе диаметром 18 мм выполнены в корпусе из поликарбоната, что обеспечивает высокую прочность и устойчивость к деформации. Датчики этой серии отличаются увеличенным расстоянием срабатывания (до 30 м), высокой точностью обнаружения, превосходной устойчивостью к воздействию помех и окружающего света. Благодаря наличию функции подавления взаимных помех датчики можно устанавливать вблизи друг друга. За счет степени защиты IP67 обеспечивается устойчивая и безошибочная работа датчика в сырых и запыленных средах.
Основные характеристики
- Превосходная помехоустойчивость и минимальное воздействие со стороны внешних источников освещения.
- Защита от неправильной полярности подключения и от перегрузки (короткого замыкания) цепи питания/выхода.
- Функция подавления взаимных помех (кроме датчиков, срабатывающих при пересечении луча).
- Регулятор чувствительности.
- Переключение между режимами «на свет» / «на затемнение» с помощью кабеля управления.
- Корпус из поликарбоната устойчив к высоким температурам и огнестоек.
- Увеличенное расстояние срабатывания: 30 м (датчики, срабатывающие при пересечении луча).
- Степень защиты BRQP - IP67 (стандарт МЭК).
Увеличенное расстояние срабатывания (до 30 метров)
Датчики, срабатывающие при пересечении луча, отличаются увеличенным расстоянием срабатывания (до 30 метров).
Расстояние срабатывания:
- датчики, срабатывающие при пересечении луча: 5 м, 20 м, 30 м,
- датчики, срабатывающие при отражении от рефлектора: 3 м;
- датчики, срабатывающие при диффузионном отражении: 100 мм, 400 мм, 1 м.
Функция подавления взаимных помех
Функция подавления взаимных помех осуществляет изменение цикла работы излучателя, что позволяет устанавливать несколько датчиков на близком расстоянии друг от друга. (Кроме датчиков, срабатывающих при пересечении луча).
Регулятор чувствительности
Встроенный регулятор чувствительности позволяет быстро устанавливать требуемую чувствительность без изменения положения датчика.
Проверка рабочего состояния
Благодаря применению индикаторов стабильности обнаружения (зеленый СИД) и срабатывания (красный СИД) пользователь может легко проверить рабочее состояние.
IP67 (стандарт МЭК)
Благодаря степени защиты IP67 обеспечивается надежная и безошибочная работа датчика во влажных и пыльных помещениях.
Области применения
Упаковочное оборудование и конвейерные системы в различных отраслях промышленности.
Основные характеристики:
- Размеры, мм:
- Ø18х63 (модели с кабельным выводом);
- Ø18х69 (модели с коннектором М12).
- Напряжение питания:
- 10-30 VDC±10%.
- Расстояние срабатывания:
- Модели на пересечение луча (для непрозрачного материала min 7 мм):
- до 30, 20, 5 м.
- Модели рефлекторного типа со встроенным поляризационным фильтром (отражение от зеркала):
- до 3 м (для непрозрачного материала мин. Ø75 мм).
- Модели диффузного типа (отражение от полупрозрачного и непрозрачного объекта, гистерезис макс 20% от установленного значения):
- до 100 мм (для непрозрачной белой бумаги 100*100 мм);
- до 400 мм (для непрозрачной белой бумаги 100*100 мм);
- до 1 м (для непрозрачной белой бумаги 300*300 мм).
- Регулировка чувствительности:
- есть.
- Время отклика:
- 1 мс.
- Источник света:
- инфракрасный (850 нм): для моделей с расстоянием срабатывания до 100 мм;
- красный (660 нм): для остальных моделей.
- Функция выхода:
- NO или NC (определяется подключением управляющего провода).
- Тип выхода (определяется при заказе):
- транзистор с открытым коллектором PNP- или NPN-типа.
- Индикация:
-
- красный СИД (индикатор срабатывания);
- зеленый СИД (индикатор стабильной работы).
- Степень защиты:
-
- IP67 (стандарт МЭК).
- Схема защиты:
-
- от неправильной полярности;
- от короткого замыкания;
- от перегрузки;
- от помех (кроме датчиков на пересечение луча).
- Комплектация: фиксирующие гайки, зеркало MS-2 (для датчиков рефлекторного типа), регулировочная отвертка.
- Условия окружающей среды:
-
- Освещение: естественное – не более 11 000лк, лампа накаливания – не более 3 000 лк.
- Температура: -25…+60 °С, при хранении -30…+70°С.
- Влажность: от 35 до 85%, при хранении от -35 до +85%.
Информация для заказа:
Доступные артикулы к заказу:
Модель | Принцип работы | Источник света | Расстояние срабатывания |
Тип выхода | Режим работы | Способ подключения |
BRQP100-DDTA | диффузный | инфракрасный LED (850нм) | 100мм | NPN | на свет/на затемнение | кабель 2м |
BRQP100-DDTA-C | диффузный | инфракрасный LED (850нм) | 100мм | NPN | на свет/на затемнение | разъём М12 |
BRQP100-DDTA-C-P | диффузный | инфракрасный LED (850нм) | 100мм | PNP | на свет/на затемнение | разъём М12 |
BRQP100-DDTA-P | диффузный | инфракрасный LED (850нм) | 100мм | PNP | на свет/на затемнение | кабель 2м |
BRQP400-DDTA | диффузный | красный LED (660нм) | 400мм | NPN | на свет/на затемнение | кабель 2м |
BRQP400-DDTA-C | диффузный | красный LED (660нм) | 400мм | NPN | на свет/на затемнение | разъём М12 |
BRQP400-DDTA-C-P | диффузный | красный LED (660нм) | 400мм | PNP | на свет/на затемнение | разъём М12 |
BRQP400-DDTA-P | диффузный | красный LED (660нм) | 400мм | PNP | на свет/на затемнение | кабель 2м |
BRQP1M-DDTA | диффузный | красный LED (660нм) | 1м | NPN | на свет/на затемнение | кабель 2м |
BRQP1M-DDTA-C | диффузный | красный LED (660нм) | 1м | NPN | на свет/на затемнение | разъём М12 |
BRQP1M-DDTA-C-P | диффузный | красный LED (660нм) | 1м | PNP | на свет/на затемнение | разъём М12 |
BRQP1M-DDTA-P | диффузный | красный LED (660нм) | 1м | PNP | на свет/на затемнение | кабель 2м |
BRQP3M-PDTA | рефлекторный | красный LED (660нм) | 3м | NPN | на свет/на затемнение | кабель 2м |
BRQP3M-PDTA-C | рефлекторный | красный LED (660нм) | 3м | NPN | на свет/на затемнение | разъём М12 |
BRQP3M-PDTA-C-P | рефлекторный | красный LED (660нм) | 3м | PNP | на свет/на затемнение | разъём М12 |
BRQP3M-PDTA-P | рефлекторный | красный LED (660нм) | 3м | PNP | на свет/на затемнение | кабель 2м |
BRQP5M-TDTA | на пересечение луча | красный LED (660нм) | 5м | NPN | на свет/на затемнение | кабель 2м |
BRQP5M-TDTA-C | на пересечение луча | красный LED (660нм) | 5м | NPN | на свет/на затемнение | разъём М12 |
BRQP5M-TDTA-C-P | на пересечение луча | красный LED (660нм) | 5м | PNP | на свет/на затемнение | разъём М12 |
BRQP5M-TDTA-P | на пересечение луча | красный LED (660нм) | 5м | PNP | на свет/на затемнение | кабель 2м |
BRQP20M-TDTA | на пересечение луча | красный LED (660нм) | 20м | NPN | на свет/на затемнение | кабель 2м |
BRQP20M-TDTA-C | на пересечение луча | красный LED (660нм) | 20м | NPN | на свет/на затемнение | разъём М12 |
BRQP20M-TDTA-C-P | на пересечение луча | красный LED (660нм) | 20м | PNP | на свет/на затемнение | разъём М12 |
BRQP20M-TDTA-P | на пересечение луча | красный LED (660нм) | 20м | PNP | на свет/на затемнение | кабель 2м |
BRQP30M-TDTA | на пересечение луча | красный LED (660нм) | 30м | NPN | на свет/на затемнение | кабель 2м |
BRQP30M-TDTA-C | на пересечение луча | красный LED (660нм) | 30м | NPN | на свет/на затемнение | разъём М12 |
BRQP30M-TDTA-C-P | на пересечение луча | красный LED (660нм) | 30м | PNP | на свет/на затемнение | разъём М12 |
BRQP30M-TDTA-P | на пересечение луча | красный LED (660нм) | 30м | PNP | на свет/на затемнение | кабель 2м |
