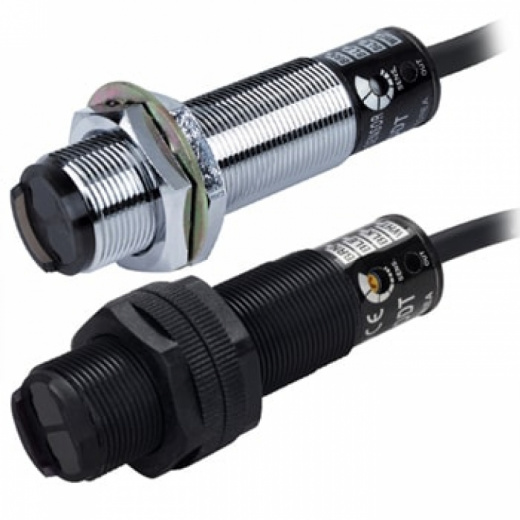

Фотоэлектрические датчики серии BR обладают превосходными характеристиками по расстоянию срабатывания (до 20 м) и помехозащищенности с цифровой обработкой сигнала. Они поддерживают различные способы обнаружения, включая диффузное отражение, отражение от зеркала, на пересечение луча, диффузное отражение с узконаправленным лучом, за счет чего могут использоваться в различных рабочих условиях.
Общие особенности:
- Дальность обнаружения до 20 м (датчики с приемом прямого луча).
- Превосходная помехоустойчивость благодаря применению цифровой обработки сигнала.
- Высокое быстродействие – время срабатывания менее 1 мс.
- Встроенная защита от короткого замыкания (перегрузки по току) на выходе и переполюсовки в цепи питания.
- Возможность использования в условиях ограниченного пространства (модели с узконаправленным лучом).
- Внешняя регулировка чувствительности (для датчиков с приемом луча от отражателя и луча, рассеянно отраженного от объекта).
- Выбор режима срабатывания (на засветку / на затемнение) путем коммутации управляющего входа (для датчиков с приемом луча от отражателя и луча, рассеянно отраженного от объекта).
- Превосходная нагревостойкость моделей со стеклянной оптикой (BR4M).
- Класс защиты корпуса IP66 (стандарт IEC).
Области применения:
Упаковочное оборудование и конвейерные системы в различных отраслях промышленности.
Фотоэлектрические датчики серии BR обладают превосходными характеристиками по расстоянию срабатывания (до 20 м) и помехозащищенности с цифровой обработкой сигнала. Они поддерживают различные способы обнаружения, включая диффузное отражение, отражение от зеркала, на пересечение луча, диффузное отражение с узконаправленным лучом, за счет чего могут использоваться в различных рабочих условиях.
Общие особенности:
- Дальность обнаружения до 20 м (датчики с приемом прямого луча).
- Превосходная помехоустойчивость благодаря применению цифровой обработки сигнала.
- Высокое быстродействие – время срабатывания менее 1 мс.
- Встроенная защита от короткого замыкания (перегрузки по току) на выходе и переполюсовки в цепи питания.
- Возможность использования в условиях ограниченного пространства (модели с узконаправленным лучом).
- Внешняя регулировка чувствительности (для датчиков с приемом луча от отражателя и луча, рассеянно отраженного от объекта).
- Выбор режима срабатывания (на засветку / на затемнение) путем коммутации управляющего входа (для датчиков с приемом луча от отражателя и луча, рассеянно отраженного от объекта).
- Превосходная нагревостойкость моделей со стеклянной оптикой (BR4M).
- Класс защиты корпуса IP66 (стандарт IEC).
Области применения:
Упаковочное оборудование и конвейерные системы в различных отраслях промышленности.
Основные характеристики:
- размеры, мм:
- Ø18х75 (модели с кабельным выводом, кроме датчиков на пересечение луча)
- Ø18х69/67,5 (модели с кабельным выводом на пересечение луча серии BR4M излучатель/приемник)
- Ø18х62 (модели с кабельным выводом на пересечение луча серии BR20M)
- Ø18х78,6 (модели с коннектором М12, кроме датчиков на пересечение луча)
- Ø18х74,4/72,9 (модели с коннектором М12 на пересечение луча серии BR4M излучатель/приемник)
- Ø18х67,9 (модели с коннектором М12 на пересечение луча серии BR20M)
- напряжение питания: 12-24 VDC±10%;
- расстояние срабатывания:
- модели на пересечение луча (для непрозрачного материала min 15 mm):
- до 20 м (BR20M-TDTD, BR20M-TDTL, BR20M-TDTD-C, BR20M-TDTL-C, BR20M-TDTD-P, BR20M-TDTL-P, BR20M-TDTD-C-P, BR20M-TDTL-C-P) - для непрозрачного материала мин. Ø 15 мм
- до 4 м (BR4M-TDTD, BR4M-TDTL, BR4M-TDTD-C, BR4M-TDTL-C, BR4M-TDTD-P, BR4M-TDTL-P, BR4M-TDTD-C-P, BR4M-TDTL-C-P) - для непрозрачного материала мин. Ø 15 мм
- модели ретрорефлекторного типа со встроенным поляризационным фильтром (отражение от зеркала):
- от 0,1 м до 3 м (BRP3M-MDT, BR3M-MDT, BRP3M-MDT-C, BR3M-MDT-C, BRP3M-MDT-P, BR3M-MDT-P, BRP3M-MDT-C-P, BR3M-MDT-C-P) с отражателем MS-2 - для непрозрачного материала мин. Ø60 мм
- модели диффузного типа (отражение от полупрозрачного и непрозрачного объекта, гистерезис макс 20% от установленного значения):
- до 400 мм (BRP400-DDT, BR400-DDT, BRP400-DDT-C, BR400-DDT-C, BRP400-DDT-P, BR400-DDT-P, BRP400-DDT-C-P, BR400-DDT-C-P) для непрозрачной белой бумаги 100*100 мм
- до 200 мм (BRP200-DDTN, BR200-DDTN, BRP200-DDTN-C, BR200-DDTN-C, BRP200-DDTN-P, BR200-DDTN-P, BRP200-DDTN-C-P, BR200-DDTN-C-P) для непрозрачной белой бумаги 100*100 мм
- до 100 мм (BRP100-DDT, BR100-DDT, BRP100-DDT-C, BR100-DDT-C, BRP100-DDT-P, BR100-DDT-P, BRP100-DDT-C-P, BR100-DDT-C-P) для непрозрачной белой бумаги 50*50 мм
- модели на пересечение луча (для непрозрачного материала min 15 mm):
- регулировка чувствительности: есть (кроме моделей на пересечение луча);
- время отклика: 1 мс;
- источник света:
- инфракрасный (940 нм): для моделей BR100/BRP100
- инфракрасный (850 нм): для моделей BR200/BRP200, BR400/BRP400 BR4M/BRP4M BR20M/BRP20M
- красный (660 нм): для моделей BR3M/BRP3M
- функция выхода:
- NO или NC (устанавливается VR, кроме моделей на пересечение луча)
- только NO (для моделей на пересечение луча с индексом -TDTD)
- только NC (для моделей на пересечение луча с индексом -TDTL)
- тип выхода (определяется при заказе): транзистор с открытым коллектором PNP/NPN;
- индикация: красный (работа)
- степень защиты: IP66;
- схема защиты:
- защита от переполюсовки
- защита от короткого замыкания
- комплектация: фиксирующие гайки, зеркало MS-2 (для BR3M/BRP3M).
Схема формирования заказа датчика:
