Благодаря своим компактным размерам датчики серии BYD просты в установке; а верхнее расположение индикатора работы (BYD30-DDT-U, BYD50-DDT0U) позволяет без проблем проверять их рабочее состояние. Датчики поддерживают различные способы обнаружения, включая подавление фона, диффузное отражение, на пересечение луча, за счет чего могут использоваться в различных рабочих условиях.
Характеристики модели:
- компактные размеры, упрощающие установку датчика;
- высокая стабильность обнаружения независимо от цвета объектов (модели конвергентного типа);
- верхнее расположение индикатора работы (BYD30-DDT-U, BYD50-DDT-U);
- таймер с регулируемой задержкой (время задержки выключения: 0,1 ~ 2 с, регулируется с помощью переменного резистора);
- встроенная защита от перегрузки по току / переполюсовки в цепи питания.
Благодаря своим компактным размерам датчики серии BYD просты в установке; а верхнее расположение индикатора работы (BYD30-DDT-U, BYD50-DDT0U) позволяет без проблем проверять их рабочее состояние. Датчики поддерживают различные способы обнаружения, включая подавление фона, диффузное отражение, на пересечение луча, за счет чего могут использоваться в различных рабочих условиях.
Характеристики модели:
- компактные размеры, упрощающие установку датчика;
- высокая стабильность обнаружения независимо от цвета объектов (модели конвергентного типа);
- верхнее расположение индикатора работы (BYD30-DDT-U, BYD50-DDT-U);
- таймер с регулируемой задержкой (время задержки выключения: 0,1 ~ 2 с, регулируется с помощью переменного резистора);
- встроенная защита от перегрузки по току / переполюсовки в цепи питания.
Основные характеристики:
- размеры, мм: Ш12хВ32хГ18
- напряжение питания: 12-24 VDC±10%;
- расстояние срабатывания:
- модели на пересечение луча:
- до 3 м (BYD3M-TDT, BYD3M-TDT-P) - для непрозрачного материала мин. Ø 6 мм
- модели диффузного типа (отражение от непрозрачного / полупрозрачного объекта, гистерезис 25% от установленного значения):
- до 100 мм (BYD100-DDT) – для непрозрачной белой бумаги 50*50мм
- модели конвергентного типа (отражение от непрозрачного / полупрозрачного объекта с малым гистерезисом (не более 10% от установленного значения)):
- до 50 мм (BYD50-DDT, BYD50-DDT-U (индикатор сверху), BYD50-DDT-T (таймер задержки) – для непрозрачной белой бумаги 50*50мм
- до 30 мм (BYD30-DDT, BYD30-DDT-U (индикатор сверху), BYD50-DDT-T (таймер задержки) – для непрозрачной белой бумаги 50*50мм
- модели на пересечение луча:
- регулировка чувствительности: есть только для модели BYD100-DDT
- время отклика:
- 1 мс (для моделей на пересечение луча)
- 3 мс
- время возврата:
- 1 мс (для моделей на пересечение луча)
- 100 мс
- от 100 мс до 2 с (для моделей с таймером)
- источник света: инфракрасный
- функция выхода:
- Light ON (сигнал на выходе при отражении от объекта, для моделей отражательного типа)
- Dark ON (сигнал на выходе при прерывании луча, для моделей на пересечение луча), Light ON (опционально)
- тип выхода:
- транзистор с открытым коллектором NPN-типа (для моделей отражательного типа)
- транзистор с открытым коллектором PNP- или NPN-типа (для моделей на пересечение луча, определяется при заказе)
- индикация: красный (работа)
- степень защиты:
- IP64 (для стандартных исполнений)
- IP50 (для моделей с опциями –U, -T)
- Схема защиты:
- защита от переполюсовки
- защита от короткого замыкания

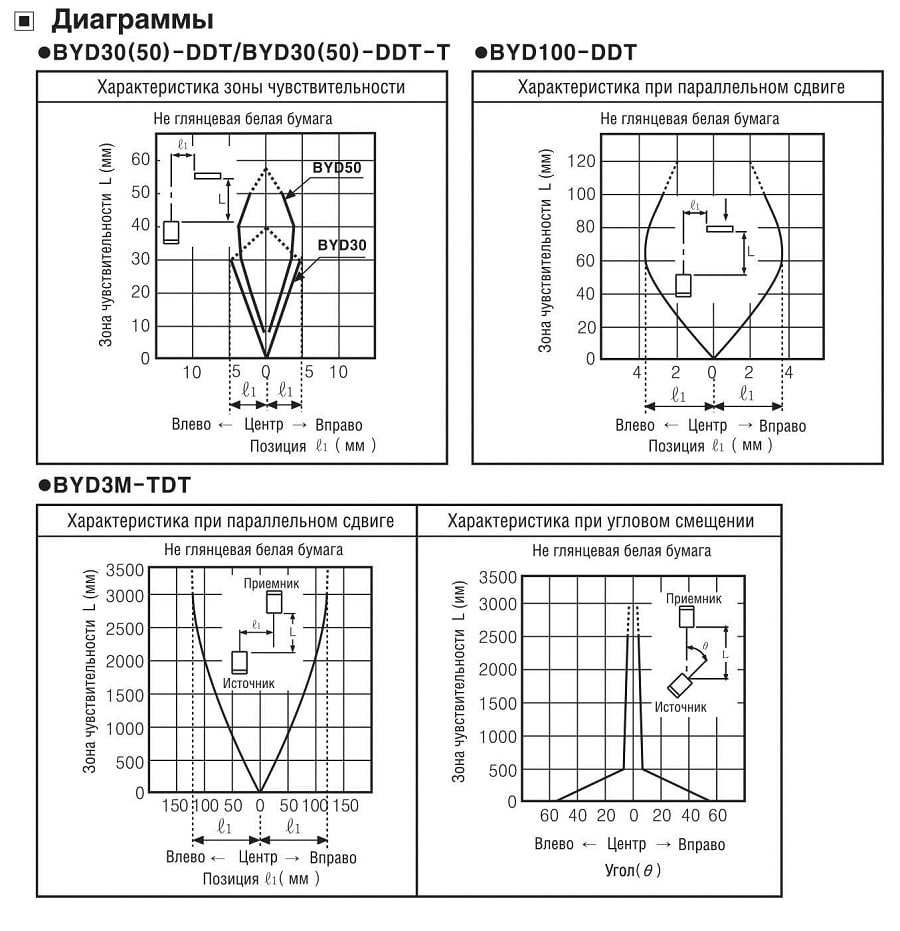

Диаграммы:
