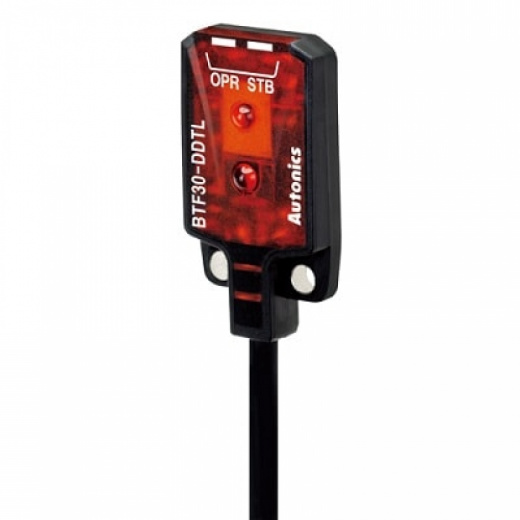

Ультракомпактные тонкие фотоэлектрические датчики серии BTF идеально подходят для установки в ограниченном пространстве и для задач, требующих компактных приборов. Датчики шириной лишь в 3.7 мм обладают встроенными усилителями и способны обнаружить миниатюрные объекты, в то числе металлические провода и полупроводниковые чипы.
Модели серии BTF также оборудованы защитной структурой IP67 и крепежными кронштейнами из нержавеющей стали, обеспечивая надежные измерительные решения в различном окружении.
Общие особенности:
- Ультратонкие датчики толщиной 3.7мм:
- Ш 13 x В 19 x Д 3.7 мм (сквозного типа)
- Ш 13 x В 24 x Д 3.7 мм (с диффузным и BGS отражением)
- Методы обнаружения и минимальный размер цели обнаружения:
- Сквозной тип (BTF1M): Ø2 мм
- Тип с диффузным отражением (BTF30): Ø0.2 мм (на расстоянии 10 мм)
- Тип с BGS отражением (BTF15): Ø0.2 мм (на расстоянии 10 мм)
- Дистанция обнаружения может меняться в зависимости от факторов окружающей среды.
- Максимальная дистанция обнаружения 1 м (сквозного типа).
- Индикатор стабильной работы (зеленый светодиод) и индикатор срабатывания (красный светодиод).
- Крепежный кронштейн из нержавеющей стали 304.
- Степень защиты IP67 (согласно стандарту IEC).
Ультракомпактные тонкие фотоэлектрические датчики серии BTF идеально подходят для установки в ограниченном пространстве и для задач, требующих компактных приборов. Датчики шириной лишь в 3.7 мм обладают встроенными усилителями и способны обнаружить миниатюрные объекты, в то числе металлические провода и полупроводниковые чипы.
Модели серии BTF также оборудованы защитной структурой IP67 и крепежными кронштейнами из нержавеющей стали, обеспечивая надежные измерительные решения в различном окружении.
Общие особенности:
- Ультратонкие датчики толщиной 3.7мм:
- Ш 13 x В 19 x Д 3.7 мм (сквозного типа)
- Ш 13 x В 24 x Д 3.7 мм (с диффузным и BGS отражением)
- Методы обнаружения и минимальный размер цели обнаружения:
- Сквозной тип (BTF1M): Ø2 мм
- Тип с диффузным отражением (BTF30): Ø0.2 мм (на расстоянии 10 мм)
- Тип с BGS отражением (BTF15): Ø0.2 мм (на расстоянии 10 мм)
- Дистанция обнаружения может меняться в зависимости от факторов окружающей среды.
- Максимальная дистанция обнаружения 1 м (сквозного типа).
- Индикатор стабильной работы (зеленый светодиод) и индикатор срабатывания (красный светодиод).
- Крепежный кронштейн из нержавеющей стали 304.
- Степень защиты IP67 (согласно стандарту IEC).
Основные характеристики:
- размеры, мм:
- Ш13xВ24хГ3,7
- Ш13xВ19хГ3,7 (модель на пересечение луча)
- напряжение питания: 12-24 VDC±10%;
- расстояние срабатывания:
- модели на пересечение луча (для непрозрачного материала min 2 mm):
- до 1 м (BTF1M-TDTD, BTF1M-TDTL, BTF1M-TDTD-P, BTF1M-TDTL-P) - для непрозрачного материала мин. Ø 2 мм
- модели ретрорефлекторного типа BGS (отражение от зеркала, определение полупрозрачного и непрозрачного объекта, гистерезис макс. 5% от установленного значения):
- от 1 до 15 мм (BTF15-BDTD, BTF15-BDTL, BTF15-BDTD-P, BTF15-BDTL-P) – для непрозрачной белой бумаги 50*50мм (до 10 мм для не освещенных объектов Ø0.2мм)
- модели диффузного типа (отражение от объекта, гистерезис макс 20% от установленного значения):
- от 5 до 30 мм (BTF30-DDTD, BTF30-DDTL, BTF30-DDTD-P, BTF30-DDTL-P) – для непрозрачной белой бумаги 50*50мм (до 10 мм для не освещенных объектов Ø0.2мм)
- модели на пересечение луча (для непрозрачного материала min 2 mm):
- регулировка чувствительности: нет;
- время отклика: 1 мс;
- источник света: красный (650 нм);
- функция выхода: NO или NC
- тип выхода (определяется при заказе): транзистор с открытым коллектором PNP/NPN;
- индикация:
- красный (работа)
- зеленый (стабильное состояние)
- степень защиты: IP67;
- схема защиты:
- защита от переполюсовки
- защита от короткого замыкания
Схема формирования заказа датчика:
