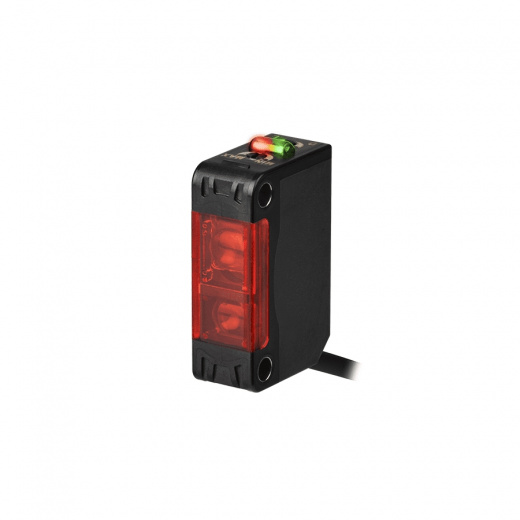

Фотоэлектрические датчики серии BJP обладают оптимальными характеристиками для обнаружения объектов на печатных платах (PCB) с помощью пучка света прямоугольной формы (30×3 мм), а также функцией подавления фоновых помех (BGS). Эти датчики обеспечивают точное и стабильное обнаружение объектов на печатных платах, независимо от наличия отверстий, выступов или посторонних включений на этих платах. Настройка параметров выполняется просто благодаря переключателю режима работы и регулируемому расстоянию срабатывания.
Особенности
- Использование пучка света с размерами 30×3 мм обеспечивает точное и стабильное обнаружение объектов на печатных платах, независимо от наличия отверстий, выступов, посторонних включений или ошибок на этих платах.
- Функция подавления заднего фона (BGS) гарантирует стабильное обнаружение, независимо от цвета, структуры или типа поверхности фоновых объектов.
- Расстояние срабатывания: от 10 до 100 мм (регулируемое расстояние: от 20 до 100 мм).
- Переключатель режима работы - на свет / на затемнение.
- Встроенная защита от неправильного подключения полярности и защита выхода от перегрузки по току (короткого замыкания).
- Степень защиты IP65 (стандарт МЭК).
Оптимальные характеристики для обнаружения объектов на печатных платах (PCB).
Прямоугольный пучок света от источника обеспечивает оптимальное обнаружение объектов на печатных платах.
Пучок света с размерами 30×3 мм обеспечивает точное обнаружение (на расстоянии 30 мм)
Прямоугольный пучок света большого размера обеспечивает точное обнаружение объектов на печатных платах (PCB), независимо от наличия отверстий, выступов или посторонних включений на этих платах.
Функция подавления фоновых помех гарантирует стабильное обнаружение, независимо от цвета, структуры или типа поверхности фоновых объектов.
Широкий диапазон расстояния срабатывания: от 10 до 100 мм.
※ Регулятор чувствительности (расстояния) датчиков серии BJP изменяет расположение оптики приемника, что обеспечивает расширение регулируемого диапазона расстояния срабатывания, по сравнению с обычным способом электронной регулировки.
Пользователи могут легко переходить из режима работы на свет в режим работы на затемнение, используя переключатель.
Фотоэлектрические датчики серии BJP обладают оптимальными характеристиками для обнаружения объектов на печатных платах (PCB) с помощью пучка света прямоугольной формы (30×3 мм), а также функцией подавления фоновых помех (BGS). Эти датчики обеспечивают точное и стабильное обнаружение объектов на печатных платах, независимо от наличия отверстий, выступов или посторонних включений на этих платах. Настройка параметров выполняется просто благодаря переключателю режима работы и регулируемому расстоянию срабатывания.
Особенности
- Использование пучка света с размерами 30×3 мм обеспечивает точное и стабильное обнаружение объектов на печатных платах, независимо от наличия отверстий, выступов, посторонних включений или ошибок на этих платах.
- Функция подавления заднего фона (BGS) гарантирует стабильное обнаружение, независимо от цвета, структуры или типа поверхности фоновых объектов.
- Расстояние срабатывания: от 10 до 100 мм (регулируемое расстояние: от 20 до 100 мм).
- Переключатель режима работы - на свет / на затемнение.
- Встроенная защита от неправильного подключения полярности и защита выхода от перегрузки по току (короткого замыкания).
- Степень защиты IP65 (стандарт МЭК).
Оптимальные характеристики для обнаружения объектов на печатных платах (PCB).
Прямоугольный пучок света от источника обеспечивает оптимальное обнаружение объектов на печатных платах.
Пучок света с размерами 30×3 мм обеспечивает точное обнаружение (на расстоянии 30 мм)
Прямоугольный пучок света большого размера обеспечивает точное обнаружение объектов на печатных платах (PCB), независимо от наличия отверстий, выступов или посторонних включений на этих платах.
Функция подавления фоновых помех гарантирует стабильное обнаружение, независимо от цвета, структуры или типа поверхности фоновых объектов.
Широкий диапазон расстояния срабатывания: от 10 до 100 мм.
※ Регулятор чувствительности (расстояния) датчиков серии BJP изменяет расположение оптики приемника, что обеспечивает расширение регулируемого диапазона расстояния срабатывания, по сравнению с обычным способом электронной регулировки.
Пользователи могут легко переходить из режима работы на свет в режим работы на затемнение, используя переключатель.
Основные характеристики:
- Размеры, мм:
- Ш10,6xВ32хГ20.
- Напряжение питания:
- 12-24 VDC±10%.
- Расстояние срабатывания: от 10 до 100 мм - для непрозрачной белой бумаги 100*100мм.
- Регулировка чувствительности:
- есть.
- Время отклика:
- 1,5 мс.
- Источник света:
- красный LED (660 нм).
- Функция выхода:
- NO или NC (устанавливается VR).
- Тип выхода (определяется при заказе):
- транзистор с открытым коллектором PNP- или NPN-типа.
- Индикация:
- красный (работа);
- зеленый (стабильное состояние).
- Степень защиты:
- IP65 (IEC).
- Схема защиты:
- защита от переполюсовки;
- защита от короткого замыкания по току.
Комплектация: кронштейн, отвертка, винт, гайка (2 шт).
Информация для заказа:
| Модель | Принцип работы | Источник света | Расстояние срабатывания |
Тип выхода |
Режим работы | Степень защиты | Способ подключения |
| BJP100-BDT | Диффузный (BGS) | Красный LED (660 нм) | 10-100 мм | NPN | на свет/на затемнение | IP65 | кабель 2м |
| BJP100-BDT-P | PNP |
