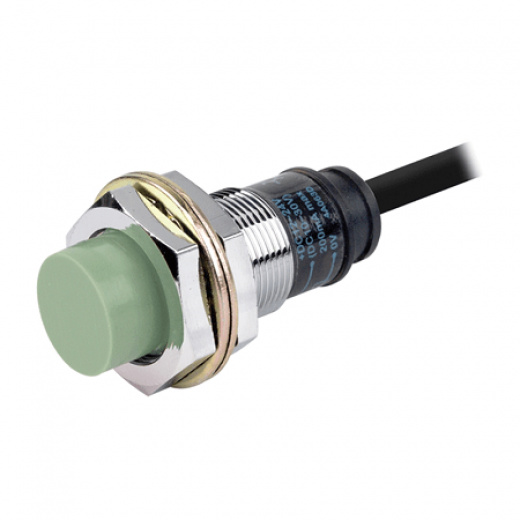

Датчики приближения серии PR / PRL (удлиненный корпус) характеризуются превосходной помехоустойчивость благодаря использованию новейшей интегральной схемы. А широкий ассортимент конфигураций, различающихся по размерам и дальности срабатывания, позволяет подобрать решения под любые задачи.
Особенности продукции:
- Диаметр, мм (указывается при заказе): 8, 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V, 50 Гц;
- 2-х проводная постоянного тока 12-24 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 1,5 до 15 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 1500 до 20 Гц (зависит от диаметра датчика, монтажного исполнения, напряжения питания).
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от переполюсовки, перенапряжений, перегрузки по току (за исключением датчиков серии PR08).
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Датчики приближения серии PR / PRL (удлиненный корпус) характеризуются превосходной помехоустойчивость благодаря использованию новейшей интегральной схемы. А широкий ассортимент конфигураций, различающихся по размерам и дальности срабатывания, позволяет подобрать решения под любые задачи.
Особенности продукции:
- Диаметр, мм (указывается при заказе): 8, 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V, 50 Гц;
- 2-х проводная постоянного тока 12-24 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 1,5 до 15 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 1500 до 20 Гц (зависит от диаметра датчика, монтажного исполнения, напряжения питания).
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от переполюсовки, перенапряжений, перегрузки по току (за исключением датчиков серии PR08).
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.

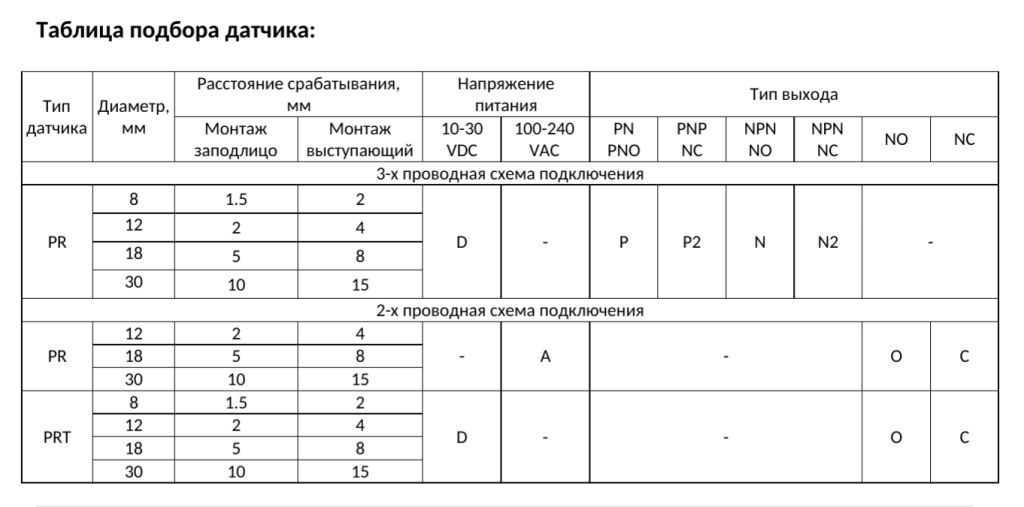

Таблица подбора датчика
Тип датчика | Диаметр, мм | Расстояние срабатывания, мм | Напряжение питания | Тип выхода | ||||||
Монтаж заподлицо | Монтаж выступающий | 10-30 VDC | 100-240 VAC | PNP NO | PNP NC | NPN NO | NPN NC | NO | NC | |
3-х проводная схема подключения | ||||||||||
PR | 8 | 1.5 | 2 | D | - | P | P2 | N | N2 | - |
12 | 2 | 4 | ||||||||
18 | 5 | 8 | ||||||||
30 | 10 | 15 | ||||||||
2-х проводная схема подключения | ||||||||||
PR | 12 | 2 | 4 | - | A | - | O | C | ||
18 | 5 | 8 | ||||||||
30 | 10 | 15 | ||||||||
PRT | 8 | 1.5 | 2 | D | - | - | O | C | ||
12 | 2 | 4 | ||||||||
18 | 5 | 8 | ||||||||
30 | 10 | 15 |

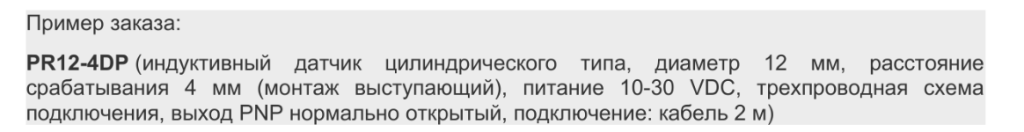

Пример заказа: PR12-4DP (индуктивный датчик цилиндрического типа, диаметр 12 мм, расстояние срабатывания 4 мм (монтаж выступающий), питание 10-30 VDC, трехпроводная схема подключения, выход PNP нормально открытый, подключение: кабель 2 м)

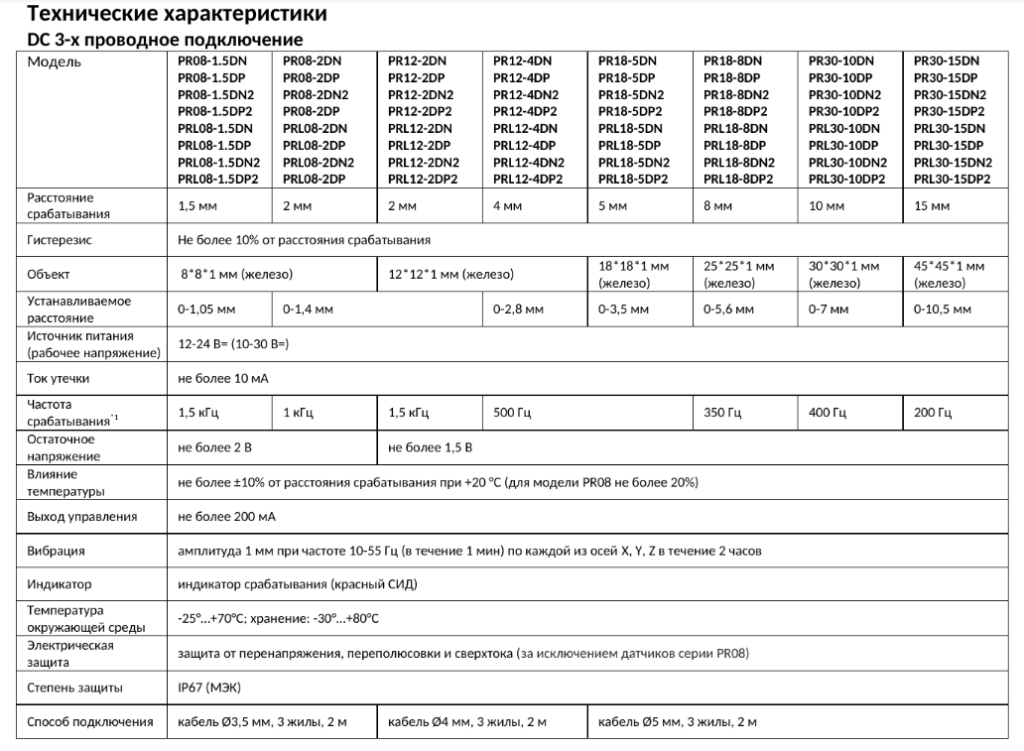

Технические характеристики (DC 3-х проводное подключение)
Модель | PR08-1.5DN PR08-1.5DP PR08-1.5DN2 PR08-1.5DP2 PRL08-1.5DN PRL08-1.5DP PRL08-1.5DN2 PRL08-1.5DP2 |
PR08-2DNPR08-2DP PR08-2DN2 PR08-2DP PRL08-2DN PRL08-2DP PRL08-2DN2 PRL08-2DP |
PR12-2DN PR12-2DP PR12-2DN2 PR12-2DP2 PRL12-2DN PRL12-2DP PRL12-2DN2 PRL12-2DP2 |
PR12-4DN PR12-4DP PR12-4DN2 PR12-4DP2 PRL12-4DN PRL12-4DP PRL12-4DN2 PRL12-4DP2 |
PR18-5DN PR18-5DP PR18-5DN2 PR18-5DP2 PRL18-5DN PRL18-5DP PRL18-5DN2 PRL18-5DP2 |
PR18-8DN PR18-8DP PR18-8DN2 PR18-8DP2 PRL18-8DN PRL18-8DP PRL18-8DN2 PRL18-8DP2 |
PR30-10DN PR30-10DP PR30-10DN2 PR30-10DP2 PRL30-10DN PRL30-10DP PRL30-10DN2 PRL30-10DP2 |
PR30-15DN PR30-15DP PR30-15DN2 PR30-15DP2 PRL30-15DN PRL30-15DP PRL30-15DN2 PRL30-15DP2 |
Расстояние срабатывания |
1,5 мм | 2 мм | 2 мм | 4 мм | 5 мм | 8 мм | 10 мм | 15 мм |
Гистерезис | Не более 10% от расстояния срабатывания | |||||||
Объект | 8*8*1 мм (железо) | 12*12*1 мм (железо) | 18*18*1 мм (железо) | 25*25*1 мм (железо) | 30*30*1 мм (железо) | 45*45*1 мм (железо) | ||
Устанавливаемое расстояние |
0-1,05 мм | 0-1,4 мм | 0-2,8 мм | 0-3,5 мм | 0-5,6 мм | 0-7 мм | 0-10,5 мм | |
Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) | |||||||
Ток утечки | не более 10 мА | |||||||
Частота срабатывания*1 |
1,5 кГц | 1 кГц | 1,5 кГц | 500 Гц | 350 Гц | 400 Гц | 200 Гц | |
Остаточное напряжение |
не более 2 В | не более 1,5 В | ||||||
Влияние температуры |
не более ±10% от расстояния срабатывания при +20 °С (для модели PR08 не более 20%) | |||||||
Выход управления |
не более 200 мА | |||||||
Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||||
Индикатор | индикатор срабатывания (красный СИД) | |||||||
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||||
Электрическая защита |
защита от перенапряжения, переполюсовки и сверхтока (за исключением датчиков серии PR08) | |||||||
Степень защиты | IP67 (МЭК) | |||||||
Способ подключения |
кабель Ø3,5 мм, 3 жилы, 2 м | кабель Ø4 мм, 3 жилы, 2 м | кабель Ø5 мм, 3 жилы, 2 м |

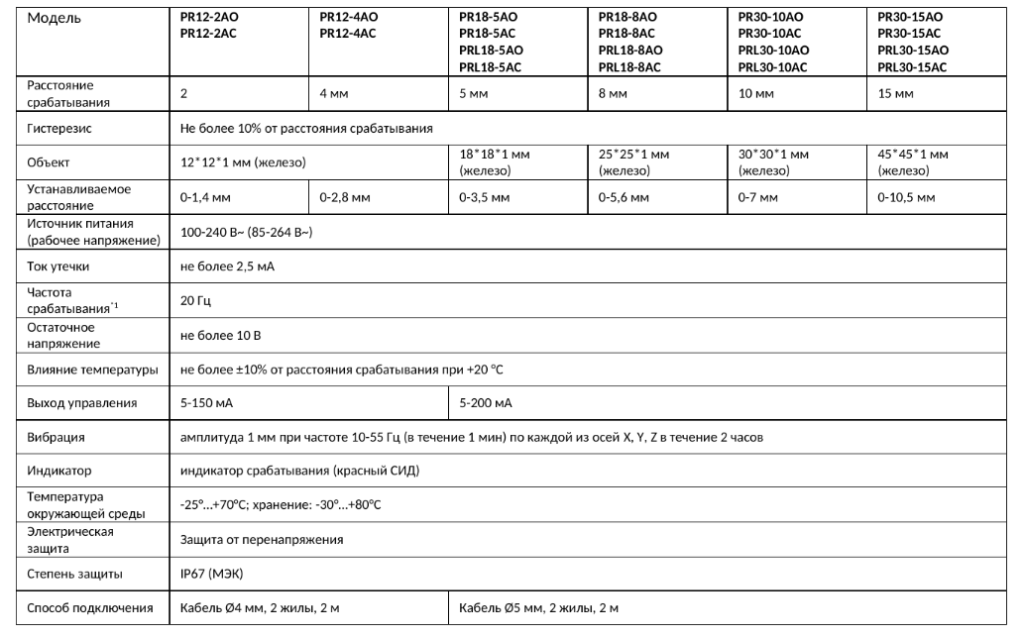

Технические характеристики (AC 2-х проводное подключение)
Модель | PR12-2AO PR12-2AC |
PR12-4AO PR12-4AC |
PR18-5AO PR18-5AC PRL18-5AO PRL18-5AC |
PR18-8AO PR18-8AC PRL18-8AO PRL18-8AC |
PR30-10AO PR30-10AC PRL30-10AO PRL30-10AC |
PR30-15AO PR30-15AC PRL30-15AO PRL30-15AC |
Расстояние срабатывания | 2 мм | 4 мм | 5 мм | 8 мм | 10 мм | 15 мм |
Гистерезис | Не более 10% от расстояния срабатывания | |||||
Объект | 12*12*1 мм (железо) | 18*18*1 мм (железо) | 25*25*1 мм (железо) | 30*30*1 мм (железо) | 45*45*1 мм (железо) | |
Устанавливаемое расстояние |
0-1,4 мм | 0-2,8 мм | 0-3,5 мм | 0-5,6 мм | 0-7 мм | 0-10,5 мм |
Источник питания (рабочее напряжение) |
100-240 В~ (85-264 В~) | |||||
Ток утечки | не более 2,5 мА | |||||
Частота срабатывания*1 | 20 Гц | |||||
Остаточное напряжение | не более 10 В | |||||
Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С | |||||
Выход управления | 5-150 мА | 5-200 мА | ||||
Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||
Индикатор | индикатор срабатывания (красный СИД) | |||||
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||
Электрическая защита | защита от перенапряжения | |||||
Степень защиты | IP67 (МЭК) | |||||
Способ подключения | кабель Ø4 мм, 2 жилы, 2 м | кабель Ø5 мм, 2 жилы, 2 м |

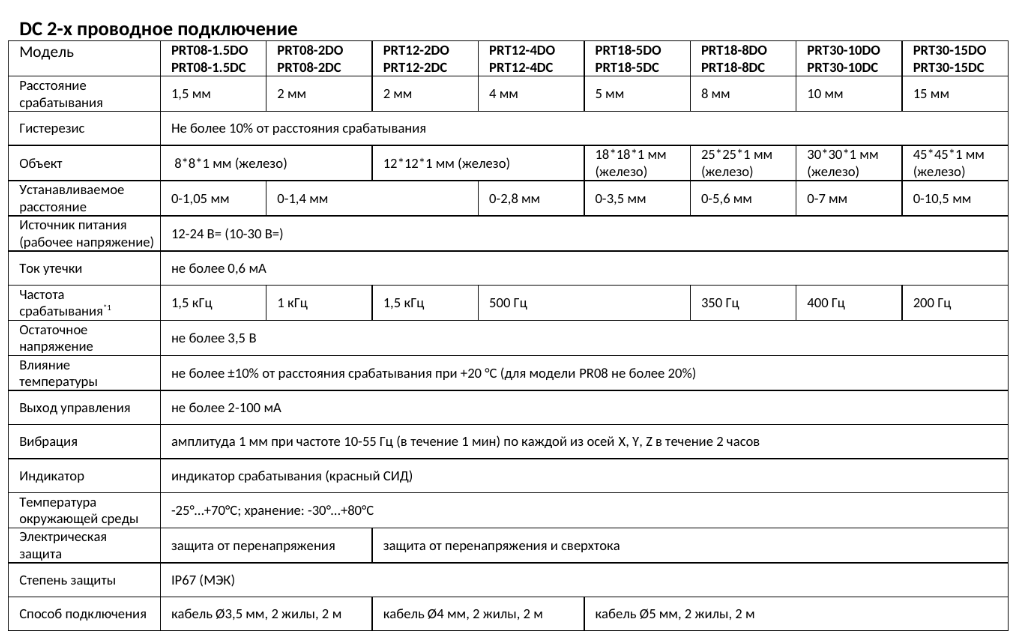

Технические характеристики (DC 2-х проводное подключение)
Модель | PRT08-1.5DO PRT08-1.5DC |
PRT08-2DO PRT08-2DC |
PRT12-2DO PRT12-2DC |
PRT12-4DO PRT12-4DC |
PRT18-5DO PRT18-5DC |
PRT18-8DO PRT18-8DC |
PRT30-10DO PRT30-10DC |
PRT30-15DO PRT30-15DC |
Расстояние срабатывания |
1,5 мм | 2 мм | 2 мм | 4 мм | 5 мм | 8 мм | 10 мм | 15 мм |
Гистерезис | Не более 10% от расстояния срабатывания | |||||||
Объект | 8*8*1 мм (железо) | 12*12*1 мм (железо) | 18*18*1 мм (железо) | 25*25*1 мм (железо) | 30*30*1 мм (железо) | 45*45*1 мм (железо) | ||
Устанавливаемое расстояние |
0-1,05 мм | 0-1,4 мм | 0-2,8 мм | 0-3,5 мм | 0-5,6 мм | 0-7 мм | 0-10,5 мм | |
Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) | |||||||
Ток утечки | не более 0,6 мА | |||||||
Частота срабатывания*1 |
1,5 кГц | 1 кГц | 1,5 кГц | 500 Гц | 350 Гц | 400 Гц | 200 Гц | |
Остаточное напряжение |
не более 3,5 В | |||||||
Влияние температуры |
не более ±10% от расстояния срабатывания при +20 °С (для модели PR08 не более 20%) | |||||||
Выход управления | не более 2-100 мА | |||||||
Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||||
Индикатор | индикатор срабатывания (красный СИД) | |||||||
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||||
Электрическая защита |
защита от перенапряжения | защита от перенапряжения и сверхтока | ||||||
Степень защиты | IP67 (МЭК) | |||||||
Способ подключения |
кабель Ø3,5 мм, 2 жилы, 2 м | кабель Ø4 мм, 2 жилы, 2 м | кабель Ø5 мм, 2 жилы, 2 м |
