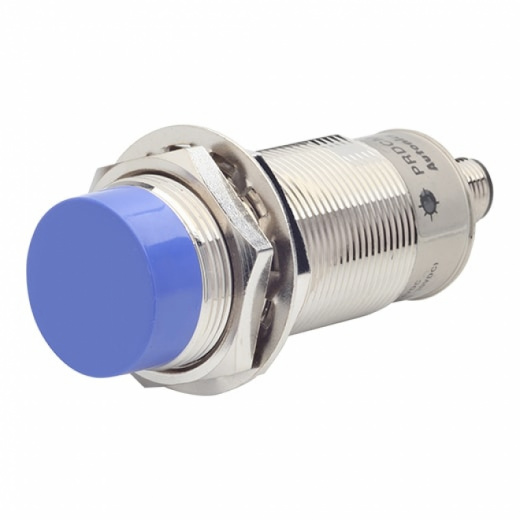

Датчики приближения серии PRDCM / PRDCML (удлиненный корпус) отличаются увеличенным расстоянием срабатывания и превосходной помехоустойчивостью благодаря использованию новейшей интегральной схемы разработки Autonics. Широкий ассортимент конфигураций, различающихся по размерам и дальности срабатывания, позволяет подобрать решения под любые задачи бесконтактного обнаружения металлических объектов.
Применение в данной серии разъема упрощает техническое обслуживание и электрическое подключение. Серия PRDCM / PRDCML включает модели 2-хпроводных и 3-проводных датчиков постоянного тока.
Основные особенности
- Диаметр, мм (указывается при заказе): 8, 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная постоянного тока 12-24 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 2 до 25 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 600 до 100 Гц (зависит от диаметра датчика и монтажного исполнения).
- Способ подключения: разъем М12 4 pin.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от неправильной полярности, перенапряжений, перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Датчики приближения серии PRDCM / PRDCML (удлиненный корпус) отличаются увеличенным расстоянием срабатывания и превосходной помехоустойчивостью благодаря использованию новейшей интегральной схемы разработки Autonics. Широкий ассортимент конфигураций, различающихся по размерам и дальности срабатывания, позволяет подобрать решения под любые задачи бесконтактного обнаружения металлических объектов.
Применение в данной серии разъема упрощает техническое обслуживание и электрическое подключение. Серия PRDCM / PRDCML включает модели 2-хпроводных и 3-проводных датчиков постоянного тока.
Основные особенности
- Диаметр, мм (указывается при заказе): 8, 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная постоянного тока 12-24 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 2 до 25 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 600 до 100 Гц (зависит от диаметра датчика и монтажного исполнения).
- Способ подключения: разъем М12 4 pin.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от неправильной полярности, перенапряжений, перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Таблица подбора датчика
| Тип датчика | Диаметр, мм | Расстояние срабатывания, мм | Напряжение питания | Тип выхода | |||||
| Монтаж заподлицо | Монтаж выступающий | 10-30 VDC | PNP NO | PNP NC | NPN NO | NPN NC | NO | NC | |
| 3-х проводная схема подключения | |||||||||
| PRDCM/PRDCML | 12 | 4 | 8 | D | P | P2 | N | N2 | - |
| 18 | 7 | 14 | |||||||
| 30 | 15 | 25 | |||||||
| 2-х проводная схема подключения | |||||||||
| PRDCMT/PRDCMTL | 8 | 2 | 4 | D | - | O | C | ||
| 12 | 4 | 8 | |||||||
| 18 | 7 | 14 | |||||||
| 30 | 15 | 25 |
Пример заказа: PRDCM12-4DP (индуктивный датчик цилиндрического типа, диаметр 12 мм, расстояние срабатывания 4 мм (монтаж заподлицо), питание 10-30 VDC, трехпроводная схема подключения, выход PNP нормально открытый, подключение: M12)
Технические характеристики (DC 3-х проводное подключение)
| Модель | PRDCM12-4DN PRDCM12-4DP PRDCM12-4DN2 PRDCM12-4DP2 PRDCML12-4DN PRDCML12-4DP PRDCML12-4DN2 PRDCML12-4DP2 |
PRDCM12-8DN PRDCM12-8DP PRDCM12-8DN2 PRDCM12-8DP2 PRDCML12-8DN PRDCML12-8DP PRDCML12-8DN2 PRDCML12-8DP2 |
PRDCM18-7DN PRDCM18-7DP PRDCM18-7DN2 PRDCM18-7DP2 PRDCML18-7DN PRDCML18-7DP PRDCML18-7DN2 PRDCML18-7DP2 |
PRDCM18-14DN PRDCM18-14DP PRDCM18-14DN2 PRDCM18-14DP2 PRDCML18-14DN PRDCML18-14DP PRDCML18-14DN2 PRDCML18-14DP2 |
PRDCM30-15DN PRDCM30-15DP PRDCM30-15DN2 PRDCM30-15DP2 PRDCML30-15DN PRDCML30-15DP PRDCML30-15DN2 PRDCML30-15DP2 |
PRDCM30-25DN PRDCM30-25DP PRDCM30-25DN2 PRDCM30-25DP2 PRDCML30-25DN PRDCML30-25DP PRDCML30-25DN2 PRDCML30-25DP2 |
| Расстояние срабатывания |
4 мм | 8 мм | 7 мм | 14 мм | 15 мм | 25 мм |
| Гистерезис | Не более 10% от расстояния срабатывания | |||||
| Объект | 12*12*1 мм (железо) | 25*25*1 мм (железо) | 20*20*1 мм (железо) | 40*40*1 мм (железо) | 45*45*1 мм (железо) | 75*75*1 мм (железо) |
| Устанавливаемое расстояние |
0-2,8 мм | 0-5,6 мм | 0-4,9 мм | 0-9,8 мм | 0-10,5 мм | 0-17,5 мм |
| Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) | |||||
| Ток утечки | не более 10 мА | |||||
| Частота срабатывания*1 |
500 Гц | 400 Гц | 300 Гц | 200 Гц | 100 Гц | |
| Остаточное напряжение |
не более 1,5 В | |||||
| Влияние температуры |
не более ±10% от расстояния срабатывания при +20 °С | |||||
| Выход управления |
не более 200 мА | |||||
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||
| Индикатор | индикатор срабатывания (красный СИД) | |||||
| Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||
| Электрическая защита |
защита от перенапряжения, переполюсовки и сверхтока | |||||
| Степень защиты | IP67 (МЭК) | |||||
| Способ подключения |
разъем M12 4 pin |
Технические характеристики (DC 2-х проводное подключение)
| Модель | PRDCMT08-2DO PRDCMT08-2DC |
PRDCMT08-4DO PRDCMT08-4DC |
PRDCMT12-4DO PRDCMT12-4DC PRDCMLT12-4DO PRDCMLT12-4DC |
PRDCMT12-8DO PRDCMT12-8DC PRDCMLT12-8DO PRDCMLT12-8DC |
PRDCMT18-7DO PRDCMT18-7DC PRDCMLT18-7DO PRDCMLT18-7DC |
PRDCMT18-14DO PRDCMT18-14DC PRDCMLT18-14DO PRDCMLT18-14DC |
PRDCMT30-15DO PRDCMT30-15DC PRDCMLT30-15DO PRDCMLT30-15DC |
PRDCMT30-25DO PRDCMT30-25DC PRDCMLT30-25DO PRDCMLT30-25DC |
| Расстояние срабатывания | 2 мм | 4 мм | 4 мм | 8 мм | 7 мм | 14 мм | 15 мм | 25 мм |
| Гистерезис | Не более 10% от расстояния срабатывания | |||||||
| Объект | 8*8*1 мм (железо) | 12*12*1 мм (железо) | 25*25*1 мм (железо) | 20*20*1 мм (железо) | 40*40*1 мм (железо) | 45*45*1 мм (железо) | 75*75*1 мм (железо) | |
| Устанавливаемое расстояние |
0-1,4 мм | 0-2,8 мм | 0-5,6 мм | 0-4,9 мм | 0-9,8 мм | 0-10,5 мм | 0-17,5 мм | |
| Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) | |||||||
| Ток утечки | не более 0,6 мА | |||||||
| Частота срабатывания*1 | 600 Гц | 500 Гц | 450 Гц | 400 Гц | 250 Гц | 200 Гц | 100 Гц | |
| Остаточное напряжение | не более 3,5 В | |||||||
| Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С (для модели PR08 не более 20%) | |||||||
| Выход управления | не более 2-100 мА | |||||||
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||||
| Индикатор | индикатор срабатывания (красный СИД) | |||||||
| Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||||
| Электрическая защита | защита от перенапряжения | защита от перенапряжения и сверхтока | ||||||
| Степень защиты | IP67 (МЭК) | |||||||
| Способ подключения | разъем М12 4 pin |
