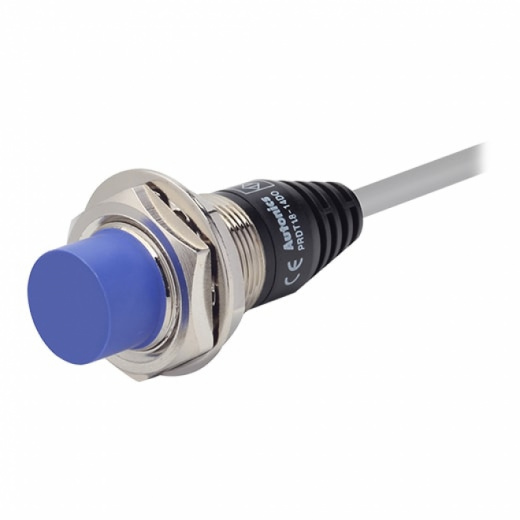

Датчики приближения серии PRD / PRDL (удлиненный корпус) отличаются увеличенным расстоянием срабатывания и превосходной помехоустойчивостью благодаря использованию новейшей интегральной схемы. Широкий ассортимент конфигураций, различающихся по размерам и дальности срабатывания, позволяет подобрать решения под любые задачи бесконтактного обнаружения металлических объектов.
Применение в данной серии кабелей, защищенных от механических напряжений, повышает прочность на изгиб и долговечность датчиков. Серия PRD / PRDL включает модели 2-хпроводных и 3-проводных датчиков постоянного тока.
Основные особенности
- Диаметр, мм (указывается при заказе): 8, 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная постоянного тока 12-24 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 2 до 25 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 1000 до 100 Гц (зависит от диаметра датчика и монтажного исполнения).
- Способ подключения: кабель 2м.
- Кабели, устойчивые к механическим напряжениям: повышенная прочность на изгиб соединительного элемента кабеля.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от переполюсовки, перенапряжений, перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
PRD08-2DN, PRD08-2DP, PRD-2DN2, PRD08-2DP2, PRDL08-2DN, PRDL08-2DP, PRDL-2DN2, PRDL08-2DP2, PRD08-4DN, PRD08-4DP, PRD-4DN2, PRD08-4DP2, PRDL08-4DN, PRDL08-4DP, PRDL-4DN2, PRDL08-4DP2, PRD12-4DN, PRD12-4DP, PRD12-4DN2, PRD12-4DP2, PRDL12-4DN, PRDL12-4DP, PRDL12-4DN2, PRDL12-4DP2, PRD12-8DN, PRD12-8DP, PRD12-8DN2, PRD12-8DP2, PRDL12-8DN, PRDL12-8DP, PRDL12-8DN2, PRDL12-8DP2, PRD18-7DN, PRD18-7DP, PRD18-7DN2, PRD18-7DP2, PRDL18-7DN, PRDL18-7DP, PRDL18-7DN2, PRDL18-7DP2, PRD18-14DN, PRD18-14DP, PRD18-14DN2, PRD18-14DP2, PRDL18-14DN, PRDL18-14DP, PRDL18-14DN2, PRDL18-14DP2, PRD30-15DN, PRD30-15DP, PRD30-15DN2, PRD30-15DP2, PRDL30-15DN, PRDL30-15DP, PRDL30-15DN2, PRDL30-15DP2, PRD30-25DN, PRD30-25DP, PRD30-25DN2, PRD30-25DP2, PRDL30-25DN, PRDL30-25DP, PRDL30-25DN2, PRDL30-25DP2.
Перечень моделей с DC 2-х проводным подключение:
PRDT08-2DO, PRDT08-2DC, PRDT08-4DO, PRDT08-4DC, PRDT12-4DO, PRDT12-4DC, PRDT12-8DO, PRDT12-8DC, PRDT18-7DO, PRDT18-7DC, PRDT18-14DO, PRDT18-14DC, PRDT30-15DO, PRDT30-15DC, PRDT30-25DO, PRDT30-25DC
Датчики приближения серии PRD / PRDL (удлиненный корпус) отличаются увеличенным расстоянием срабатывания и превосходной помехоустойчивостью благодаря использованию новейшей интегральной схемы. Широкий ассортимент конфигураций, различающихся по размерам и дальности срабатывания, позволяет подобрать решения под любые задачи бесконтактного обнаружения металлических объектов.
Применение в данной серии кабелей, защищенных от механических напряжений, повышает прочность на изгиб и долговечность датчиков. Серия PRD / PRDL включает модели 2-хпроводных и 3-проводных датчиков постоянного тока.
Основные особенности
- Диаметр, мм (указывается при заказе): 8, 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная постоянного тока 12-24 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 2 до 25 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 1000 до 100 Гц (зависит от диаметра датчика и монтажного исполнения).
- Способ подключения: кабель 2м.
- Кабели, устойчивые к механическим напряжениям: повышенная прочность на изгиб соединительного элемента кабеля.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от переполюсовки, перенапряжений, перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
PRD08-2DN, PRD08-2DP, PRD-2DN2, PRD08-2DP2, PRDL08-2DN, PRDL08-2DP, PRDL-2DN2, PRDL08-2DP2, PRD08-4DN, PRD08-4DP, PRD-4DN2, PRD08-4DP2, PRDL08-4DN, PRDL08-4DP, PRDL-4DN2, PRDL08-4DP2, PRD12-4DN, PRD12-4DP, PRD12-4DN2, PRD12-4DP2, PRDL12-4DN, PRDL12-4DP, PRDL12-4DN2, PRDL12-4DP2, PRD12-8DN, PRD12-8DP, PRD12-8DN2, PRD12-8DP2, PRDL12-8DN, PRDL12-8DP, PRDL12-8DN2, PRDL12-8DP2, PRD18-7DN, PRD18-7DP, PRD18-7DN2, PRD18-7DP2, PRDL18-7DN, PRDL18-7DP, PRDL18-7DN2, PRDL18-7DP2, PRD18-14DN, PRD18-14DP, PRD18-14DN2, PRD18-14DP2, PRDL18-14DN, PRDL18-14DP, PRDL18-14DN2, PRDL18-14DP2, PRD30-15DN, PRD30-15DP, PRD30-15DN2, PRD30-15DP2, PRDL30-15DN, PRDL30-15DP, PRDL30-15DN2, PRDL30-15DP2, PRD30-25DN, PRD30-25DP, PRD30-25DN2, PRD30-25DP2, PRDL30-25DN, PRDL30-25DP, PRDL30-25DN2, PRDL30-25DP2.
Перечень моделей с DC 2-х проводным подключение:
PRDT08-2DO, PRDT08-2DC, PRDT08-4DO, PRDT08-4DC, PRDT12-4DO, PRDT12-4DC, PRDT12-8DO, PRDT12-8DC, PRDT18-7DO, PRDT18-7DC, PRDT18-14DO, PRDT18-14DC, PRDT30-15DO, PRDT30-15DC, PRDT30-25DO, PRDT30-25DC
Таблица подбора датчика
|
Тип датчика |
Диаметр, мм |
Расстояние срабатывания, мм |
Напряжение питания |
Тип выхода |
||||||
|
Монтаж заподлицо |
Монтаж выступающий |
10-30 VDC |
PNP NO |
PNP NC |
NPN NO |
NPN NC |
NO |
NC |
||
|
3-х проводная схема подключения |
||||||||||
|
PRD/ PRDL |
8 |
2 |
4 |
D |
P |
P2 |
N |
N2 |
- |
|
|
12 |
4 |
8 |
||||||||
|
18 |
7 |
14 |
||||||||
|
30 |
15 |
25 |
||||||||
|
2-х проводная схема подключения |
||||||||||
|
PRDT/ PRDTL |
8 |
2 |
4 |
D |
- |
O |
C |
|||
|
12 |
4 |
8 |
||||||||
|
18 |
7 |
14 |
||||||||
|
30 |
15 |
25 |
||||||||
Пример заказа: PRD18-14DP (индуктивный датчик цилиндрического типа с увеличенным расстоянием срабатывания, диаметр 18 мм, расстояние срабатывания 14 мм (монтаж выступающий), питание 10-30 VDC, трехпроводная схема подключения, выход PNP нормально открытый, подключение: кабель 2 м)
Технические характеристики (DC 3-х проводное подключение)
|
Модель |
PRD08-2DN PRD08-2DP PRD08-2DN2 PRD08-2DP2 |
PRD08-4DN PRD08-4DP PRD08-4DN2 PRD08-4DP2 |
PRD12-4DN PRD12-4DP PRD12-4DN2 PRD12-4DP2 PRDL12-4DN PRDL12-4DP PRDL12-4DN2 PRDL12-4DP2 |
PRD12-8DN PRD12-8DP PRD12-8DN2 PRD12-8DP2 PRDL12-8DN PRDL12-8DP PRDL12-8DN2 PRDL12-8DP2 |
PRD18-7DN PRD18-7DP PRD18-7DN2 PRD18-7DP2 PRDL18-7DN PRDL18-7DP PRDL18-7DN2 PRDL18-7DP2 |
PRD18-14DN PRD18-14DP PRD18-14DN2 PRD18-14DP2 PRDL18-14DN PRDL18-14DP PRDL18-14DN2 PRDL18-14DP2 |
PRD30-15DN PRD30-15DP PRD30-15DN2 PRD30-15DP2 PRDL30-15DN PRDL30-15DP PRDL30-15DN2 PRDL30-15DP2 |
PRD30-25DN PRD30-25DP PRD30-25DN2 PRD30-25DP2 PRDL30-25DN PRDL30-25DP PRDL30-25DN2 PRDL30-25DP2 |
|
Расстояние срабатывания |
2 мм |
4 мм |
4 мм |
8 мм |
7 мм |
14 мм |
15 мм |
25 мм |
|
Гистерезис |
Не более 15% от расстояния срабатывания |
Не более 10% от расстояния срабатывания |
||||||
|
Объект |
8*8*1 мм (железо) |
12*12*1 мм (железо) |
25*25*1 мм (железо) |
20*20*1 мм (железо) |
40*40*1 мм (железо) |
45*45*1 мм (железо) |
75*75*1 мм (железо) |
|
|
Устанавливаемое расстояние |
0-1,4 мм |
0-2,8 мм |
0-5,6 мм |
0-4,9 мм |
0-9,8 мм |
0-10,5 мм |
0-17,5 мм |
|
|
Источник питания (рабочее напряжение) |
|
12-24 В= (10-30 В=) |
||||||
|
Ток утечки |
|
не более 10 мА |
||||||
|
Частота срабатывания*1 |
1000 Гц |
500 Гц |
400 Гц |
300 Гц |
200 Гц |
100 Гц |
||
|
Остаточное напряжение |
не более 1,5 В |
|||||||
|
Влияние температуры |
не более ±10% от расстояния срабатывания при +20 °С |
|||||||
|
Выход управления |
не более 200 мА |
|||||||
|
Вибрация |
амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов |
|||||||
|
Индикатор |
индикатор срабатывания (красный СИД) |
|||||||
|
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С |
|||||||
|
Электрическая защита |
защита от перенапряжения, переполюсовки и сверхтока |
|||||||
|
Степень защиты |
IP67 (МЭК) |
|||||||
|
Способ подключения |
кабель Ø3,5 мм, 3 жилы, 2 м |
кабель Ø4 мм, 3 жилы, 2 м |
кабель Ø5 мм, 3 жилы, 2 м |
|||||
Технические характеристики (DC 2-х проводное подключение)
|
Модель |
PRDT08-2DO PRDT08-2DC |
PRDT08-4DO PRDT08-4DC |
PRDT12-4DO PRDT12-4DC |
PRDT12-8DO PRDT12-8DC |
PRDT18-7DO PRDT18-7DC |
PRDT18-14DO PRDT18-148DC |
PRDT30-15DO PRDT30-15DC |
PRDT30-25DO PRDT30-25DC |
|
Расстояние срабатывания |
2 мм |
4 мм |
8 мм |
7 мм |
14 мм |
15 мм |
25 мм |
|
|
Гистерезис |
Не более 15 от расстояния срабатывания |
Не более 10% от расстояния срабатывания |
||||||
|
Объект |
8*8*1 мм (железо) |
12*12*1 мм (железо) |
25*25*1 мм (железо) |
20*20*1 мм (железо) |
40*40*1 мм (железо) |
45*45*1 мм (железо) |
75*75*1 мм (железо) |
|
|
Устанавливаемое расстояние |
0-1,4 мм |
0-2,8 мм |
0-5,6 мм |
0-4,9 мм |
0-9,8 мм |
0-10,5 мм |
0-17,5 мм |
|
|
Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) |
|||||||
|
Ток утечки |
не более 0,6 мА |
|||||||
|
Частота срабатывания*1 |
1000 Гц |
800 Гц |
450 Гц |
400 Гц |
250 Гц |
200 Гц |
100 Гц |
|
|
Остаточное напряжение |
не более 3,5 В |
|||||||
|
Влияние температуры |
не более ±10% от расстояния срабатывания при +20 °С |
|||||||
|
Выход управления |
не более 2-100 мА |
|||||||
|
Вибрация |
амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов |
|||||||
|
Индикатор |
индикатор срабатывания (красный СИД) |
|||||||
|
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С |
|||||||
|
Электрическая защита |
защита от перенапряжения, переполюсовки и сверхтока |
|||||||
|
Степень защиты |
IP67 (МЭК) |
|||||||
|
Способ подключения |
кабель Ø3.5 мм, 2 жилы, 2 м |
кабель Ø4 мм, 2 жилы, 2 м |
кабель Ø5 мм, 2 жилы, 2 м |
|||||
