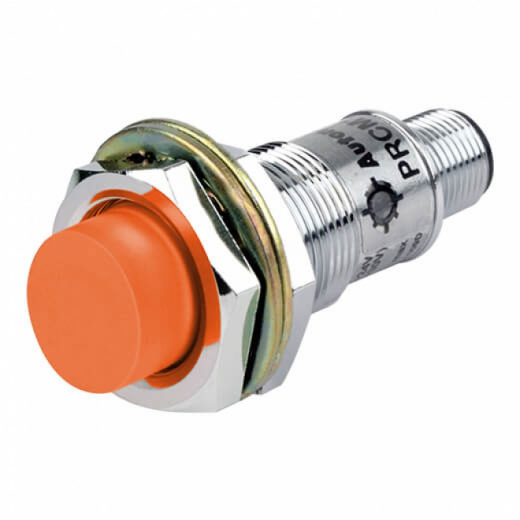

Индуктивные датчики серии PRCM обеспечивает надежное обнаружение объектов обладая превосходной помехоустойчивостью благодаря использованию новейшей специализированной схемы собственной разработки компании Autonics. Использование датчиков с разъемом упрощает техническое обслуживание и электрическое подключение.
Индуктивные выключатели с разъемом дополнены конфигурациями в удлиненном корпусе (PRCML), различающихся по размерам и дальности срабатывания, что позволяет подобрать решения под любые задачи. Серия PRCM включает следующие модели датчиков: 2-проводные постоянного тока, 3-проводные постоянного тока и 2-проводные переменного тока.
Основные особенности
- Диаметр, мм (указывается при заказе): 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 В (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 В, 50 Гц;
- 2-х проводная постоянного тока 12-24 В.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 1,5 до 15 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 1500 до 20 Гц (зависит от диаметра датчика, монтажного исполнения, напряжения питания).
- Способ подключения: разъем М12 4 pin.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от переполюсовки, перенапряжений, перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Индуктивные датчики серии PRCM обеспечивает надежное обнаружение объектов обладая превосходной помехоустойчивостью благодаря использованию новейшей специализированной схемы собственной разработки компании Autonics. Использование датчиков с разъемом упрощает техническое обслуживание и электрическое подключение.
Индуктивные выключатели с разъемом дополнены конфигурациями в удлиненном корпусе (PRCML), различающихся по размерам и дальности срабатывания, что позволяет подобрать решения под любые задачи. Серия PRCM включает следующие модели датчиков: 2-проводные постоянного тока, 3-проводные постоянного тока и 2-проводные переменного тока.
Основные особенности
- Диаметр, мм (указывается при заказе): 12, 18, 30.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 В (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 В, 50 Гц;
- 2-х проводная постоянного тока 12-24 В.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: от 1,5 до 15 мм (зависит от диаметра датчика и монтажного исполнения).
- Монтажное исполнение (указывается при заказе):
- заподлицо;
- выступающий.
- Частота переключения: от 1500 до 20 Гц (зависит от диаметра датчика, монтажного исполнения, напряжения питания).
- Способ подключения: разъем М12 4 pin.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Защита от переполюсовки, перенапряжений, перегрузки по току.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Таблица подбора датчика
| Тип датчика | Диаметр, мм | Расстояние срабатывания, мм | Напряжение питания | Тип выхода | ||||||
| Монтаж заподлицо | Монтаж выступающий | 10-30 VDC | 100-240 VAC | PNP NO | PNP NC | NPN NO | NPN NC | NO | NC | |
| 3-х проводная схема подключения | ||||||||||
| PRCM/PRCML | 12 | 2 | 4 | D | - | P | P2 | N | N2 | - |
| 18 | 5 | 8 | ||||||||
| 30 | 10 | 15 | ||||||||
| 2-х проводная схема подключения | ||||||||||
| PRCM/PRCML | 12 | 2 | 4 | - | A | - | O | C | ||
| 18 | 5 | 8 | ||||||||
| 30 | 10 | 15 | ||||||||
| PRCMT | 12 | 2 | 4 | D | - | - | O | C | ||
| 18 | 5 | 8 | ||||||||
| 30 | 10 | 15 |
Пример заказа: PRCM12-4DP (индуктивный датчик цилиндрического типа, диаметр 12 мм, расстояние срабатывания 4 мм (монтаж выступающий), питание 10-30 VDC, трехпроводная схема подключения, выход PNP нормально открытый, подключение: коннектор М12)
Технические характеристики (DC 3-х проводное подключение)
| Модель | PRCM12-2DN PRCM12-2DP PRCM12-2DN2 PRCM12-2DP2 PRCML12-2DN PRCML12-2DP PRCML12-2DN2 PRCML12-2DP2 |
PRCM12-4DN PRCM12-4DP PRCM12-4DN2 PRCM12-4DP2 PRCML12-4DN PRCML12-4DP PRCML12-4DN2 PRCML12-4DP2 |
PRCM18-5DN PRCM18-5DP PRCM18-5DN2 PRCM18-5DP2 PRCML18-5DN PRCML18-5DP PRCML18-5DN2 PRCML18-5DP2 |
PRCM18-8DN PRCM18-8DP PRCM18-8DN2 PRCM18-8DP2 PRCML18-8DN PRCML18-8DP PRCML18-8DN2 PRCML18-8DP2 |
PRCM30-10DN PRCM30-10DP PRCM30-10DN2 PRCM30-10DP2 PRCML30-10DN PRCML30-10DP PRCML30-10DN2 PRCML30-10DP2 |
PRCM30-15DN PRCM30-15DP PRCM30-15DN2 PRCM30-15DP2 PRCML30-15DN PRCML30-15DP PRCML30-15DN2 PRCML30-15DP2 |
| Расстояние срабатывания |
2 мм | 4 мм | 5 мм | 8 мм | 10 мм | 15 мм |
| Гистерезис | Не более 10% от расстояния срабатывания | |||||
| Объект | 12*12*1 мм (железо) | 18*18*1 мм (железо) | 25*25*1 мм (железо) | 30*30*1 мм (железо) | 45*45*1 мм (железо) | |
| Устанавливаемое расстояние |
0-1,4 мм | 0-2,8 мм | 0-3,5 мм | 0-5,6 мм | 0-7 мм | 0-10,5 мм |
| Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) | |||||
| Ток утечки | не более 10 мА | |||||
| Частота срабатывания*1 |
1,5 кГц | 500 Гц | 350 Гц | 400 Гц | 200 Гц | |
| Остаточное напряжение |
не более 1,5 В | |||||
| Влияние температуры |
не более ±10% от расстояния срабатывания при +20 °С) | |||||
| Выход управления |
не более 200 мА | |||||
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||
| Индикатор | индикатор срабатывания (красный СИД) | |||||
| Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||
| Электрическая защита |
защита от перенапряжения, переполюсовки и сверхтока | |||||
| Степень защиты | IP67 (МЭК) | |||||
| Способ подключения |
разъем М12 4 pin |
Технические характеристики (AC 2-х проводное подключение)
| Модель | PRCM12-2AO PRCM12-2AC |
PRCM12-4AO PRCM12-4AC |
PRCM18-5AO PRCM18-5AC PRCML18-5AO PRCML18-5AC |
PRCM18-8AO PRCM18-8AC PRCML18-8AO PRCML18-8AC |
PRCM30-10AO PRCM30-10AC PRCML30-10AO PRCML30-10AC |
PRCM30-15AO PRCM30-15AC PRCML30-15AO PRCML30-15AC |
| Расстояние срабатывания | 2 мм | 4 мм | 5 мм | 8 мм | 10 мм | 15 мм |
| Гистерезис | Не более 10% от расстояния срабатывания | |||||
| Объект | 12*12*1 мм (железо) | 18*18*1 мм (железо) | 25*25*1 мм (железо) | 30*30*1 мм (железо) | 45*45*1 мм (железо) | |
| Устанавливаемое расстояние |
0-1,4 мм | 0-2,8 мм | 0-3,5 мм | 0-5,6 мм | 0-7 мм | 0-10,5 мм |
| Источник питания (рабочее напряжение) |
100-240 В~ (85-264 В~) | |||||
| Ток утечки | не более 2,5 мА | |||||
| Частота срабатывания*1 | 20 Гц | |||||
| Остаточное напряжение | не более 10 В | |||||
| Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С | |||||
| Выход управления | 5-150 мА | 5-200 мА | ||||
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||
| Индикатор | индикатор срабатывания (красный СИД) | |||||
| Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||
| Электрическая защита | защита от перенапряжения | |||||
| Степень защиты | IP67 (МЭК) | |||||
| Способ подключения | разъем М12 4 pin |
Технические характеристики (DC 2-х проводное подключение)
| Модель | PRCMT12-2DO PRCMT12-2DC |
PRCMT12-4DO PRCMT12-4DC |
PRCMT18-5DO PRCMT18-5DC |
PRCMT18-8DO PRCMT18-8DC |
PRCMT30-10DO PRCMT30-10DC |
PRCMT30-15DO PRCMT30-15DC |
| Расстояние срабатывания |
2 мм | 4 мм | 5 мм | 8 мм | 10 мм | 15 мм |
| Гистерезис | Не более 10% от расстояния срабатывания | |||||
| Объект | 12*12*1 мм (железо) | 18*18*1 мм (железо) | 25*25*1 мм (железо) | 30*30*1 мм (железо) | 45*45*1 мм (железо) | |
| Устанавливаемое расстояние |
0-1,4 мм | 0-2,8 мм | 0-3,5 мм | 0-5,6 мм | 0-7 мм | 0-10,5 мм |
| Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) | |||||
| Ток утечки | не более 0,6 мА | |||||
| Частота срабатывания*1 |
1,5 кГц | 500 Гц | 350 Гц | 400 Гц | 200 Гц | |
| Остаточное напряжение |
не более 3,5 В | |||||
| Влияние температуры |
не более ±10% от расстояния срабатывания при +20 °С | |||||
| Выход управления | не более 2-100 мА | |||||
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||
| Индикатор | индикатор срабатывания (красный СИД) | |||||
| Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |||||
| Электрическая защита |
защита от перенапряжения и сверхтока | |||||
| Степень защиты | IP67 (МЭК) | |||||
| Способ подключения |
разъем М12 4 pin |
