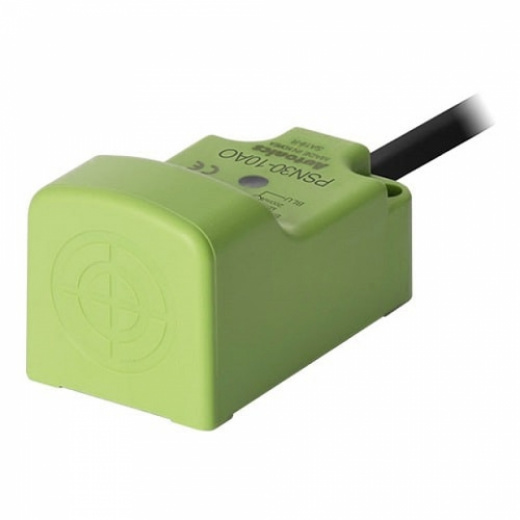

Датчики приближения серии PSN30 характеризуются высокой помехоустойчивостью благодаря использованию интегральной схемы собственной разработки Autonics. Серия PSN30 включает модели 3-проводных датчиков постоянного тока и 2-проводных датчиков переменного тока.
Основные особенности:
- Размер со стороны чувствительного элемента: 30 мм.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V.
- Тип выхода:
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: 10, 15 мм.
- Рабочее положение чувствительного элемента: стандартное.
- Частота переключения: 300, 250, 20 Гц (зависит от расстояния срабатывания и напряжения питания).
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Электрическая защита:
- встроенная цепь защиты от перенапряжений(3-проводные для цепей постоянного тока);
- встроенная цепь защиты от перегрузки по току (2- и 3-проводные для цепей постоянного тока);
- встроенная цепь защиты от неправильной полярности (3-проводные для цепей постоянного тока).
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Датчики приближения серии PSN30 характеризуются высокой помехоустойчивостью благодаря использованию интегральной схемы собственной разработки Autonics. Серия PSN30 включает модели 3-проводных датчиков постоянного тока и 2-проводных датчиков переменного тока.
Основные особенности:
- Размер со стороны чувствительного элемента: 30 мм.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V.
- Тип выхода:
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: 10, 15 мм.
- Рабочее положение чувствительного элемента: стандартное.
- Частота переключения: 300, 250, 20 Гц (зависит от расстояния срабатывания и напряжения питания).
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Электрическая защита:
- встроенная цепь защиты от перенапряжений(3-проводные для цепей постоянного тока);
- встроенная цепь защиты от перегрузки по току (2- и 3-проводные для цепей постоянного тока);
- встроенная цепь защиты от неправильной полярности (3-проводные для цепей постоянного тока).
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Основные характеристики:
Тип датчика | Размер, мм | Расстояние срабатывания, мм | Напряжение питания | Тип выхода | |||||
10-30 VDC | 100-240 VAC | PNP NO | PNP NC | NPN NO | NPN NC | NO | NC | ||
3-х проводная схема подключения | |||||||||
PSN | 30 | 10 | D | - | P | P2 | N | N2 | - |
15 | |||||||||
2-х проводная схема подключения | |||||||||
PSN | 30 | 10 | - | A | - | O | C | ||
15 |
Пример заказа: PSN30-15DN (индуктивный датчик кубического типа, сторона 30*30 мм, расстояние срабатывания 15 мм, питание 10-30 VDC, трехпроводная схема подключения, NPN нормально открытый, подключение: кабель 2 м)
Технические характеристики (DC 3-х проводное подключение)
Модель | PSN30-10DN PSN30-10DP PSN30-10DN2 PSN30-10DP2 |
PSN30-15DN PSN30-15DP PSN30-15DN2 PSN30-15DP2 |
Расстояние срабатывания | 10 мм | 15 мм |
Гистерезис | не более 10% от расстояния срабатывания | |
Объект | 30*30*1 мм (железо) | 45*45*1 мм (железо) |
Устанавливаемое расстояние |
0-7 мм | 0-10,5 мм |
Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) | |
Ток утечки | не более 10 мА | |
Частота срабатывания*1 | 250 Гц | 200 Гц |
Остаточное напряжение | не более 1,5 В | |
Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С | |
Выход управления | не более 200 мА | |
Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |
Индикатор | индикатор срабатывания (красный СИД) | |
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |
Электрическая защита | защита от перенапряжения, переполюсовки и сверхтока | |
Степень защиты | IP67 (МЭК) | |
Способ подключения | кабель Ø4 мм, 3 жилы, 2 м |
*1 Здесь указана средняя частота срабатывания для объекта, ширина которого в 2 раза превышает стандартную, расположенного на расстоянии, в 2 раза меньшем, чем общее расстояние срабатывания.
Технические характеристики (AC 2-х проводное подключение)
Модель | PSN30-10AO PSN30-10AC |
PSN30-15AO PSN30-15AC |
Расстояние срабатывания | 10 мм | 15 мм |
Гистерезис | не более 10% от расстояния срабатывания | |
Объект | 45*45*1 мм (железо) | 60*60*1 мм (железо) |
Устанавливаемое расстояние |
0-10,5 мм | 0-14 мм |
Источник питания (рабочее напряжение) |
100-240 В~ (85-264 В~) | |
Ток утечки | не более 2,5 мА | |
Частота срабатывания*1 | 20 Гц | |
Остаточное напряжение | не более 10 В | |
Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С | |
Выход управления | 5-200 мА | |
Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |
Индикатор | индикатор срабатывания (красный СИД) | |
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С | |
Электрическая защита | защита от сверхтока | |
Степень защиты | IP67 (МЭК) | |
Способ подключения | кабель Ø4 мм, 2 жилы, 2 м |
*1 Здесь указана средняя частота срабатывания для объекта, ширина которого в 2 раза превышает стандартную, расположенного на расстоянии, в 2 раза меньшем, чем общее расстояние срабатывания.
