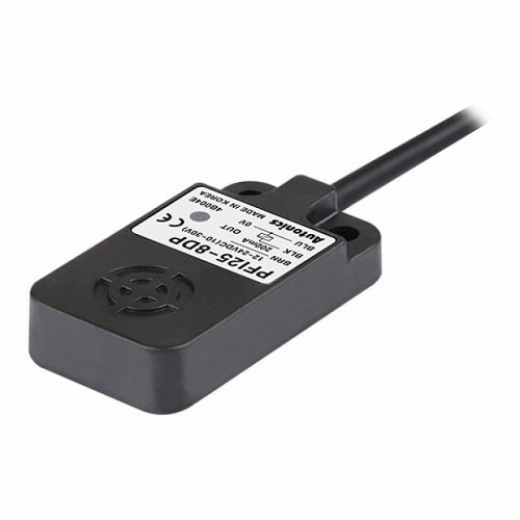

Датчики приближения серии PFI25 характеризуются высокой помехоустойчивостью благодаря использованию интегральной схемы собственной разработки Autonics. Серия PFI25 включает модели 3-проводных датчиков постоянного тока и 2-проводных датчиков переменного тока.
Основные особенности:
- Плоская, компактная конструкция (высота 10 мм) – простой монтаж в ограниченном пространстве.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: 8 мм.
- Рабочее положение чувствительного элемента: стандартное.
- Частота переключения: 200, 20 Гц (зависит от напряжения питания).
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Электрическая защита:
- Встроенные цепи защиты от неправильной полярности и перегрузки по току (для цепей постоянного тока);
- Встроенная цепь защиты от перенапряжений.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Долговечная и надежная замена микропереключателям и концевым выключателям.
Датчики приближения серии PFI25 характеризуются высокой помехоустойчивостью благодаря использованию интегральной схемы собственной разработки Autonics. Серия PFI25 включает модели 3-проводных датчиков постоянного тока и 2-проводных датчиков переменного тока.
Основные особенности:
- Плоская, компактная конструкция (высота 10 мм) – простой монтаж в ограниченном пространстве.
- Схема подключения (указывается при заказе):
- 3-х проводная постоянного тока 12-24 V (NPN или PNP выходы);
- 2-х проводная переменного тока 100-240 V.
- Тип выхода (указывается при заказе):
- NO (нормально разомкнутый);
- NC (нормально замкнутый).
- Зона чувствительности: 8 мм.
- Рабочее положение чувствительного элемента: стандартное.
- Частота переключения: 200, 20 Гц (зависит от напряжения питания).
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Электрическая защита:
- Встроенные цепи защиты от неправильной полярности и перегрузки по току (для цепей постоянного тока);
- Встроенная цепь защиты от перенапряжений.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Долговечная и надежная замена микропереключателям и концевым выключателям.
Основные характеристики:
| Тип датчика | Размер, мм | Расстояние срабатывания, мм | Напряжение питания | Тип выхода | |||||
| 10-30 VDC | 100-240 VAC | PNP NO | PNP NC | NPN NO | NPN NC | NO | NC | ||
| 3-х проводная схема подключения | |||||||||
| PFI | 25 | 8 | D | - | P | P2 | N | N2 | - |
| 2-х проводная схема подключения | |||||||||
| PFI | 25 | 8 | - | A | - | O | C |
Пример заказа: PFI25-8AO (индуктивный датчик кубической серии, плоского типа, сторона 25*50 мм, расстояние срабатывания 8 мм, питание 100-240 VDC, двухпроводная схема подключения, нормально открытый, подключение: кабель 2 м)
Технические характеристики (DC 3-х проводное подключение)
| Модель | PFI25-8DN PFI25-8DP PFI25-8DN2 PFI25-8DP2 |
| Расстояние срабатывания | 8 мм |
| Гистерезис | не более 10% от расстояния срабатывания |
| Объект | 25*25*1 мм (железо) |
| Устанавливаемое расстояние |
0-5,6 мм |
| Источник питания (рабочее напряжение) |
12-24 В= (10-30 В=) |
| Ток утечки | не более 10 мА |
| Частота срабатывания*1 | 200 Гц |
| Остаточное напряжение | не более 1,5 В |
| Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С |
| Выход управления | не более 200 мА |
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов |
| Индикатор | индикатор срабатывания (красный СИД) |
| Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С |
| Электрическая защита | защита от перенапряжения, переполюсовки и сверхтока |
| Степень защиты | IP67 (МЭК) |
| Способ подключения | кабель Ø4 мм, 3 жилы, 2 м |
*1 Здесь указана средняя частота срабатывания для объекта, ширина которого в 2 раза превышает стандартную, расположенного на расстоянии, в 2 раза меньшем, чем общее расстояние срабатывания.
Технические характеристики (AC 2-х проводное подключение)
| Модель | PFI25-8AO PFI25-8AC |
| Расстояние срабатывания | 8 мм |
| Гистерезис | не более 10% от расстояния срабатывания |
| Объект | 25*25*1 мм (железо) |
| Устанавливаемое расстояние |
0-3,5 мм |
| Источник питания (рабочее напряжение) |
100-240 В~ (85-264 В~) |
| Ток утечки | не более 2,5 мА |
| Частота срабатывания*1 | 20 Гц |
| Остаточное напряжение | не более 10 В |
| Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С |
| Выход управления | 5-150 мА |
| Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов |
| Индикатор | индикатор срабатывания (красный СИД) |
| Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С |
| Электрическая защита | защита от сверхтока |
| Степень защиты | IP67 (МЭК) |
| Способ подключения | кабель Ø4 мм, 2 жилы, 2 м |
*1 Здесь указана средняя частота срабатывания для объекта, ширина которого в 2 раза превышает стандартную, расположенного на расстоянии, в 2 раза меньшем, чем общее расстояние срабатывания.
