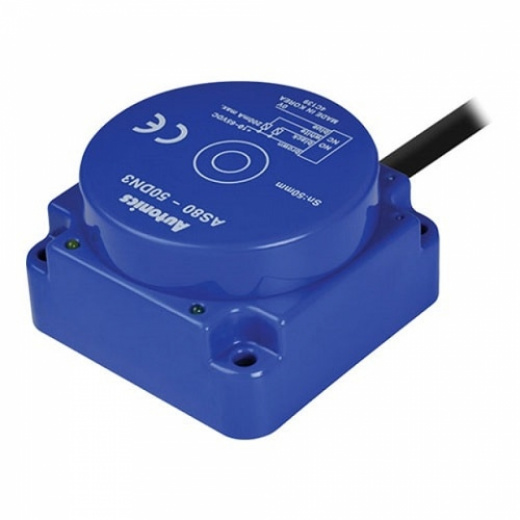

Датчики приближения серии AS80 характеризуются высокой помехоустойчивостью благодаря использованию интегральной схемы собственной разработки Autonics. Эти датчики позволяют одновременно использовать выходы «нормально замкнут» и «нормально разомкнут», обеспечивая пользователям удобство и гибкость применения.
Основные особенности:
- Размер со стороны чувствительного элемента: 80 мм.
- Схема подключения (указывается при заказе): 4-х проводная постоянного тока 12-48 V (NPN или PNP выходы).
- Тип выхода: NO + NC (нормально разомкнутый + нормально замкнутый).
- Зона чувствительности: 50 мм.
- Рабочее положение чувствительного элемента: стандартное.
- Частота переключения: 30 Гц.
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Электрическая защита:
- встроенная цепь защиты от перенапряжений;
- встроенная цепь защиты от перегрузки по току;
- встроенная цепь защиты от неправильной полярности.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Датчики приближения серии AS80 характеризуются высокой помехоустойчивостью благодаря использованию интегральной схемы собственной разработки Autonics. Эти датчики позволяют одновременно использовать выходы «нормально замкнут» и «нормально разомкнут», обеспечивая пользователям удобство и гибкость применения.
Основные особенности:
- Размер со стороны чувствительного элемента: 80 мм.
- Схема подключения (указывается при заказе): 4-х проводная постоянного тока 12-48 V (NPN или PNP выходы).
- Тип выхода: NO + NC (нормально разомкнутый + нормально замкнутый).
- Зона чувствительности: 50 мм.
- Рабочее положение чувствительного элемента: стандартное.
- Частота переключения: 30 Гц.
- Способ подключения: кабель 2 м.
- Улучшенная помехозащищенность за счет использования 3-х проводной схемы постоянного тока.
- Электрическая защита:
- встроенная цепь защиты от перенапряжений;
- встроенная цепь защиты от перегрузки по току;
- встроенная цепь защиты от неправильной полярности.
- Высокая надежность, длительный срок службы и удобство в эксплуатации.
- Красный индикатор (СИД) состояния выхода.
- Класс защиты IP67 (стандарт IEC).
- Предназначены для замены микропереключателей и концевых выключателей.
Основные характеристики:
Тип датчика | Размер, мм | Расстояние срабатывания, мм | Напряжение питания | Тип выхода | |
10-30 VDC | PNP NO+NC |
NPN NO+NC |
|||
3-х проводная схема подключения | |||||
AS | 80 | 50 | D | P3 | N3 |
Пример заказа: AS80-50DP3 (индуктивный датчик кубического типа с увеличенным расстоянием срабатывания, сторона 80*80 мм, расстояние срабатывания 50 мм, питание 12-48 VDC, четырехпроводная схема подключения, выход PNP нормально открытый + нормально замкнутый, подключение - кабель 2 м)
Технические характеристики (DC 3-х проводное подключение)
Модель | AS80-50DN3 AS80-50DP3 |
Расстояние срабатывания | 50 мм |
Гистерезис | не более 15% от расстояния срабатывания |
Объект | 150*150*1 мм (железо) |
Устанавливаемое расстояние |
0-35 мм |
Источник питания (рабочее напряжение) |
12-48 В= (10-65 В=) |
Ток утечки | не более 20 мА |
Частота срабатывания*1 | 30 Гц |
Остаточное напряжение | не более 2 В |
Влияние температуры | не более ±10% от расстояния срабатывания при +20 °С (для модели PR08 не более 20%) |
Выход управления | не более 200 мА |
Вибрация | амплитуда 1 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов |
Индикатор | индикатор срабатывания (красный СИД) |
Температура окружающей среды |
-25°…+70°С; хранение: -30°…+80°С |
Электрическая защита | защита от перенапряжения, переполюсовки и сверхтока |
Степень защиты | IP67 (МЭК) |
Способ подключения | кабель Ø5 мм, 4 жилы, 2 м |
*1 Здесь указана средняя частота срабатывания для объекта, ширина которого в 2 раза превышает стандартную, расположенного на расстоянии, в 2 раза меньшем, чем общее расстояние срабатывания.
