Контроль экологических выбросов

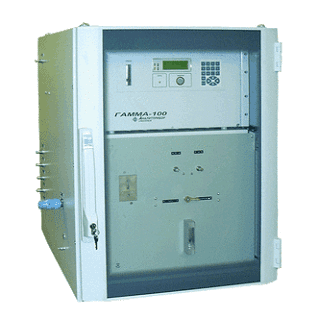

КГО - газоаналитическая система технологического и экологического мониторинга

Комплект газоаналитического оборудования (КГО) для технологического, экологического контроля и контроля атмосферы производственных объектов на уровне ПДКр.з. и ДВК. Комплект аналитического оборудования (КАО) для контроля водно-химического режима котлоагрегатов.
Область применения и назначение:
КГО и КАО предназначены для:
- металлургия: анализ состава колошниковых и доменных газов, контроль содержания кислорода в коксовом газе, контроль содержания оксида углерода (СО) в отходящих газах сталеплавильных печей, контроль отходящих газов печей различного типа, анализ чистоты газов на газоразделительных установках;
- химическая, нефтехимическая и нефтеперерабатывающая: анализ газов на установках конверсии метана, синтеза аммиака, производстве метанола и азотных удобрений, анализ кислорода в углеводородных газах (битумные установки, вакуумные аппараты), контроль диоксида серы (SО2) при производстве серной кислоты, анализ чистоты газов на газоразделительных установках, контроль загазованности объектов на ДВК горючих газов и ПДКр.з. вредных и токсичных веществ с передачей информации на центральный пост по линиям связи или по радиоканалу (GSM-модем), контроль дымовых газов и расчет валовых выбросов различных топливосжигающих установок;
- машиностроение: анализ состава эндогаза с эндогенератора и состава печной атмосферы в печах цементации и нитроцементации с функцией регулировки техпроцесса и вычислением углеродного потенциала;
- деревоперерабатывающая (производство целлюлозы), производство строительных материалов: анализ состава отходящих газов печей, в том числе вращающихся на цементных заводах;
- энергетика и теплоэнергетика: анализ отходящих газов котлоагрегатов с вычислением валовых выбросов, контроль чистоты водорода в генераторных установках и его утечек, контроль чистоты О2 и Н2 при электролизе воды на электролизных станциях, контроль содержания водорода и кислорода в системах уничтожения водорода на АЭС,
контроль водно-химического режима котлоагрегатов и химводоподготовки;
- жилищно-коммунальный сектор: по квартирный контроль утечек газа (загазованности) в жилых домах с передачей информации на центральный пост по радиоканалу или по GSM-модему;
- нефтебазы, склады нефтепродуктов, сливо-наливные терминалы: контроль загазованности горючих газов и паров на уровне ДВК с передачей информации на центральный пост по линиям связи или по радиоканалу;
- экологический контроль на промышленных предприятиях, стационарных и передвижных постах экологического мониторинга: контроль массовой концентрации загрязняющих веществ, выбрасываемых в атмосферу промышленными предприятиями, анализа концентраций загрязняющих и токсичных веществ, содержащихся в атмосферном воздухе санитарных и жилых зон.

Состав КГО и КАО:в зависимости от поставленной задачи формируется индивидуально в различной комбинации и состоит из функционально законченных изделий, позволяющих формировать структуру данного комплекта в зависимости от выполняемых функций, условий эксплуатации, характеристик анализируемой среды и специфических требований заказчика.

На основании поставленной задачи КГО может быть:
- многофункциональный, многокомпонентный, многоканальный;
- по способу забора пробы: принудительный или диффузионный непрерывного контроля;
- по принципу действия: электрохимический, термомагнитный, термокондук-тометрический, оптико-абсорбционный, термохимический, парамагнитный и др.;
- по исполнению: взрывозащищенный или общепромышленный;
- вывод информации на ПЭВМ или в АСУ ТП в различном виде: дискретный «сухие» контакты по порогам сигнализации, унифицированный токовый 0-5 мА или 4-20мА, цифровой RS232, RS485, Ethernet, радиоканал.

Пример комплектования КГО:
- пробоотборник с фильтром грубой очистки для установки в газоходе при температуре до 1500 °С, допускает обратную продувку сжатым воздухом (автоматическая или ручная) (длина погружной части по заказу);
- импульсная линия транспортирования пробы, обогреваемая или не обогреваемая, температура обогрева выше точки росы (длина по заказу);
- комплект пробоподготовки с целью исключения влияния влаги с автоматическим или ручным сливом конденсата, механических примесей агрессивных примесей, с принудительным отбором пробы с помощью побудителя расхода или эжектора (за счет избыточного давления на входе);
- самого средства измерения (газоанализатора или газоанализаторов).

Пример комплектования КАО:
- анализаторы активности ионов (рН, рNa, рК, рХ, Eh, t°);
- анализатор кислорода в питательной воде;
- жесткомер;
- кондуктометр;
- устройства подготовки пробы УПП;
- стойки приборные СП.

газоаналитическая система технологического и экологического мониторинга

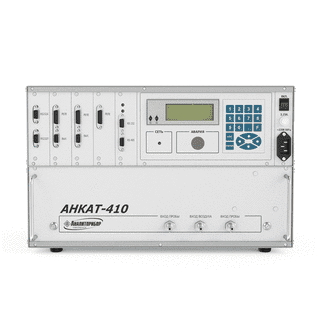

АНКАТ-410 – стационарный многокомпонентный газоанализатор промышленных выбросов

Стационарный многокомпонентный газоанализатор АНКАТ-410 предназначендля измерения О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН, и вычисления NOx, коэффициента избытка воздуха α, СО2 в различных технологических процессах и системах мониторинга экологических выбросов.

Область применения: топливосжигающие и технологические установки предприятий энергетики, металлургической, стекольной, химической и нефтяной промышленностей, предприятия производители строительных материалов, железнодорожный транспорт.

Тип газоанализатора - стационарный.

Метод измерения - электрохимический (по каналам СО2, ΣСН - оптикоабсорбционный).

Режим работы - непрерывный или циклический.

Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).

Методика контроля выбросов промышленных предприятий с использованием АНКАТ-410 согласована в ФГУП “НИИ Атмосфера”.

АНКАТ-410-16 одобрен для проведения экологических испытаний тепловозов и дизель-поездов на пунктах экологического контроля в соответствии СТ СС ФЖТ ЦТ 09-98 и СТ СС ФЖТ ЦТ 07-99 ФГУП ВНИ КТИ МПС России.

АНКАТ-410

КДРК - комплекс диспетчеризации и ресурсосбережения котельной

Комплекс диспетчеризации и ресурсосбережения котельной КДРК предназначен дляконтроля режимов работы итехнического состояния котлоагрегатов котельной,а также выдачи сообщений о выходе параметров заустановленные режимной картой значения.

Область применения: РТС, КТС, ТЭЦ, котельные различных форм собственности, работающие на природном газе.

Внедрение автоматизации в работу оператора котельной позволит:
- значительно уменьшить расход топлива за счет оптимального режима его сгорания (на 6 - 8%);
- снизить потребление энергии на технические нужды;
- уменьшить количество аварийных остановок котла (на 60%);
- снизить затраты на капитальное обслуживание (на 10%).

Применяется в рамках ФЗ №261 «Об энергосбережении…». «Автоматизация режимов горения поддержание оптимальногосоотношения топливо-воздух. Разработка плана мероприятий повышения энергетической эффективности энергосбережения».

Контроллер диспетчеризации и ресурсосбережения оператора котельной предназначен для:
- контроля режимов работы и технического состояния котлогенераторов котельной;
- визуализации информации на рабочем месте оператора;
- выдачи сообщений о выходе параметров за установленные режимной картой значения, а так же команд оператору о необходимости выполнения мероприятий по нормализации работы оборудования;
- архивирования параметров работы оборудования и действий оператора с целью последующего использования для анализа и формирования отчетной документации;
- передачи информации о состоянии оборудования и действиях оператора в единый информационный центр;
- объединения котельных в общую информационную сеть.

Экономический эффект применения КДРК
Уменьшение расхода газа обеспечивается за счёт полноты сгорания топлива (измерение СО и О2 в дымовых газах). Регулирование режима горения по концентрациям О2 и СО обеспечивает наиболее оптимальный режим горения и, как следствие,значительную экономию.

Расчёт экономии топлива от внедрения оборудования (для котла ДВКР -10-13) Эф:
Исходные данные: средний расход топлива (природный газ) в месяц: Рср=560 тыс.м3; стоимость 1м3: Ст=4,75руб.
Ожидаемая экономия топлива в месяц:
Эф=0.07*Рср*Ст, Эф=0.07*560 000*4.75=186 200.00руб.

Минимальный состав системы
- датчики температуры;
- модули аналогового ввода I-7015P;
- процессорный блок ПК автоматизированного рабочего места оператора котельной;
- цифровые табло температур.

Дополнительные модули

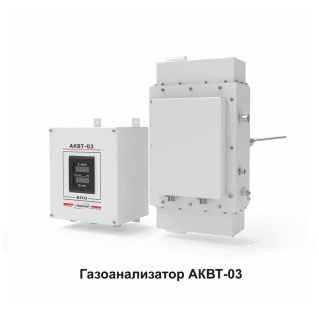

- анализаторы кислорода АКВТ-03 устанавливаются на участках дымохода сразу за топкой;
- датчики температуры подачи горячей и обратной воды для каждого котла – на соответствующих трубопроводах;
- газовые счётчики, теплосчётчики, расходомеры;
- дополнительные информационные табло температуры.

КДРК

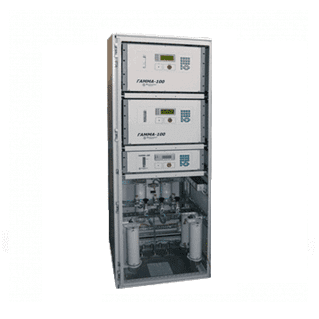

Автоматизированная система экологического контроля АСЭК

Автоматизированная система экологического контроля АСЭКпредназначена для непрерывного экологического мониторинга промышленных выбросов от технических агрегатов и топливо сжигающих установок. Для автоматического измерения и учета объема или массы выбросов вредных (загрязняющих) веществ, концентрации этих веществ в выбросах, а также передачи информации об объеме или о массе выбросов в атмосферный воздух, о концентрации вредных (загрязняющих) веществ в выбросах в государственный фонд данных государственного экологического мониторинга (государственного мониторинга окружающей среды).

Комплект оборудования позволяет выполнять требования законов:
Федеральный закон от 21.07.2014 N 219-ФЗ "О внесении изменений в Федеральный закон "Об охране окружающей среды" и отдельные законодательные акты Российской Федерации".

ФГУП "СПО "Аналитприбор" входит в техническую рабочую группу по разработке справочника НДТ "Общие принципы производственного экологического контроля и его метрологическое обеспечение".

АСЭК выполняет следующие функции:
01. Непрерывный мониторинг за выбросами загрязняющих веществ;
02. Автоматическое измерения и учет объема или массы выбросов вредных (загрязняющих) веществ;
03. Автоматическое измерения концентрации вредных (загрязняющих) веществ в выбросах;
04. Передача информации об объеме или о массе выбросов в атмосферный воздух, о концентрации вредных (загрязняющих) веществ в выбросах в государственный фонд данных государственного экологического мониторинга (государственного мониторинга окружающей среды);
05. Организацию деятельности по предупреждению экологических аварий и аварийных ситуаций;
06. Выдачу сигнализации о нештатных ситуациях в АСК, самодиагностика газоанализаторов и системы пробоподготовки;
07. Ведение экологической документации предприятия (выдачу экологических отчетов) предусмотренной государственной статистической отчётностью, системой государственного экологического мониторинга.

АСЭК
