Индуктивный датчик: устройство без движущихся деталей, которое «видит» металл

Что значит индуктивный датчик и для чего он нужен

Расшифровка термина «индуктивный датчик» простая: первое слово отсылает к физическому явлению – электромагнитной индукции, второе указывает на функцию устройства – превращать событие из реального мира в электрический импульс. Собрав это вместе, получаем прибор одной узкой специализации: он ловит момент, когда рядом появляется металл, и мгновенно докладывает об этом контроллеру – «объект на месте» или «объекта нет». Ниже – подробное описание индуктивных датчиков: как они устроены, на что реагируют и как их проверить своими руками.

Индуктивные датчики предназначены для одной конкретной задачи – бесконтактно фиксировать наличие или отсутствие металла в заданной точке. Ключевая особенность в том, что реагирование происходит без соприкосновения. Обычный концевой выключатель рано или поздно «убивает» механический контакт – металл истирается, залипает, окисляется. Здесь же между корпусом и деталью нет никакого физического взаимодействия, поэтому и износу просто нечему появиться.

Практическое применение обширно: контроль крайних положений штока пневмоцилиндра, подсчёт оборотов вала в редукторе, сигнал о том, что дверца шкафа управления закрыта, защита от переполнения бункера с заготовками, а также счётные узлы на линиях розлива или сборки автозапчастей – везде, где нужно уловить проезжающий металлический объект без единого касания.

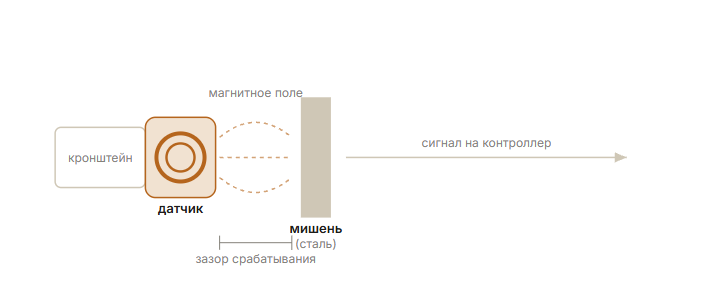

Как только металл оказывается в зоне действия поля, выход датчика меняет состояние и об этом узнаёт контроллер.

Принцип работы индуктивного датчика простыми словами

Индуктивный датчик – бесконтактный прибор, принцип работы которого построен на изменении электромагнитного поля, а не на механическом касании. Сердце конструкции – обмотка на ферритовом сердечнике, спрятанная в передней части корпуса. На неё подаётся высокочастотный переменный ток от генератора, и перед торцом устройства формируется колеблющееся электромагнитное поле. Это поле можно сравнить с невидимой рукой, которая непрерывно ощупывает пространство впереди себя.

Стоит металлическому предмету оказаться в этой зоне, как в нём возникают вихревые токи – тот же эффект, что заставляет посуду греться на индукционной варочной панели. Эти токи «отбирают» часть энергии у поля, из-за чего колебания генератора теряют амплитуду. Электронная схема отслеживает это ослабление, триггер Шмитта превращает плавное изменение в резкий скачок, а выходной транзисторный ключ по этому сигналу замыкает или размыкает цепь нагрузки.

Проще говоря, индуктивный датчик можно описать как маленький передатчик, слушающий собственное эхо. Ровное, неизменное эхо означает, что поблизости пусто. Едва оно ослабевает – значит, цель найдена, и выход переключается.

Способы применения индуктивных датчиков: положение, приближение, перемещение, скорость

Стоит внимательно почитать техническую документацию разных производителей, и станет ясно: под разными названиями скрывается один и тот же физический эффект. Меняется лишь то, для какой именно задачи автоматика использует полученный импульс.

• Индуктивный датчик положения: принцип работы. Задача – понять, добрался объект до нужной точки или ещё нет. Классика жанра – шток пневмоцилиндра, дошедший до упора; именно так работает индуктивный датчик положения на большинстве станков.
• Индуктивный датчик приближения: принцип работы. По физике ничем не отличается от предыдущего пункта, разница только в акценте: важен сам момент сближения объекта с корпусом, будь то деталь на транспортёре или заготовка на конвейере.
• Принцип работы индуктивного датчика перемещения. Если расставить несколько таких элементов вдоль пути движения, можно с точностью до сегмента понять, где именно сейчас находится подвижная деталь – по сути, индуктивные датчики измеряют не расстояние напрямую, а факт прохождения контрольных точек.
• Индуктивный датчик скорости: принцип работы. На валу закрепляется зубчатый диск или диск с прорезями – устройство считает, сколько раз металл промелькнул перед торцом за секунду, а контроллер уже переводит эти импульсы в обороты в минуту. По такому принципу нередко устроены тахометрические узлы старых станков.

Отдельного разговора заслуживает принцип работы индуктивного датчика давления – формулировка встречается в запросах часто, хотя строго это уже не датчик приближения в чистом виде, а измерительный преобразователь. Здесь мембрана, деформируясь под воздействием среды, смещает металлический сердечник внутри катушки. Смещение меняет индуктивность обмотки, и электронный блок пересчитывает эту величину в привычный аналоговый сигнал – например, токовую петлю 4–20 мА. Физика родственная, но задача другая: вместо бинарного «есть металл / нет металла» на выходе получается непрерывно меняющаяся величина.

Параметры индуктивных датчиков, которые определяют выбор

Открыв каталог поставщика, легко растеряться от обилия строчек с цифрами. На деле для подбора под конкретную задачу хватает разобраться в горстке ключевых характеристик – от расстояния срабатывания до чувствительности индуктивного датчика к разным металлам.

Типовые размеры корпуса и расстояние срабатывания индуктивных датчиков

Логика простая: толще корпус – крупнее обмотка внутри – дальше «дотягивается» поле. Ниже – примерные диапазоны для исполнений, которые допускают установку заподлицо с окружающим металлом:

Чем крупнее типоразмер корпуса, тем на большую дистанцию рассчитано неэкранированное исполнение.

На что реагируют индуктивные датчики, а на что нет

Индуктивные датчики реагируют на любые токопроводящие материалы, то есть на металлы как таковые. Для дерева, стекла, картона, воды и пластика прибор попросту слеп – он их не видит вовсе. Это важно помнить с самого начала: если задача – ловить пластиковую заготовку, сюда нужен уже ёмкостный или оптический тип, а не индуктивный.

Внутри же металлов разброс тоже приличный. Чёрные металлы – сталь, чугун – порождают самые интенсивные вихревые токи и дают наибольшую дальность реагирования. Цветные металлы откликаются заметно слабее, поэтому и «видны» прибору на меньшем расстоянии. Паспортное значение Sn почти всегда рассчитано для образца из низколегированной стали, а для остальных материалов применяют понижающий коэффициент.

Цифры условны и служат для общей ориентировки – точный коэффициент для своей модели уточняйте в технической документации производителя.

Условные обозначения индуктивных датчиков на схемах

На корпусе изделия и в электрических схемах производители используют компактные буквенные коды. Знать их расшифровку заранее – значит сэкономить время при подключении и не перепутать полярность на нагрузке.

Достоинства и недостатки индуктивных датчиков

Сигнал держится ровно, пока цель далеко, и резко меняется, стоит ей пересечь границу зоны – никакой плавности, только «да» или «нет».

Популярные модели индуктивных датчиков

Ниже – три востребованных позиции из нашего каталога: прямоугольные датчики Autonics PS50 и PSN40, а также цилиндрическая серия PRW/PRWL. Все они работают по описанному выше принципу – бесконтактно фиксируют металл и отдают сигнал контроллеру.

Индуктивные датчики Autonics серии PS50

Прямоугольный корпус, удобная установка на кронштейн, стабильная работа в промышленных условиях.

Подробнее

Индуктивный датчик серии PRW/PRWL

Цилиндрическое исполнение, надёжная фиксация металлических объектов на конвейере и в узлах автоматики.

Подробнее

Индуктивные датчики Autonics серии PSN40

Прямоугольные датчики для задач, где важен увеличенный зазор срабатывания и компактная установка.

Подробнее

Нужен датчик под конкретную задачу – с другим диаметром корпуса, выходом PNP/NPN или степенью защиты IP67? Смотрите весь раздел:

→ Индуктивные датчики в каталоге Promair.by

Как проверить индуктивный датчик своими руками

Перед покупкой замены имеет смысл потратить несколько минут на диагностику – нередко проблема кроется вовсе не в самом приборе, а в проводке или сбитой настройке зазора.

1. Осмотрите корпус и разъём снаружи. Трещины на пластике, следы перегрева, окислившиеся контакты в разъёме – всё это способно вызывать ложные срабатывания задолго до отказа электроники внутри.
2. Прозвоните питание мультиметром. На силовых клеммах должно присутствовать напряжение из паспорта – как правило, это 10–30 В постоянного тока. Если его нет, дело в проводке или блоке питания, а не в самом приборе.
3. Поднесите к торцу кусок металла. У большинства моделей есть индикаторный светодиод, загорающийся при попадании цели в зону чувствительности. Двигайте предмет плавно и зафиксируйте расстояние, на котором лампочка загорелась.
4. Сопоставьте результат с паспортным Sn. Заметное отставание от заявленной цифры говорит о просевшей чувствительности – возможно, повреждена обмотка или сдвинулся сердечник.
5. Замерьте напряжение на выходе. Мультиметром в режиме постоянного напряжения (для схемы PNP – между выходным контактом и минусом) отследите, меняется ли уровень при поднесении и удалении цели. Переход от нуля к напряжению питания и обратно – признак работоспособности.
6. Проверьте на отсутствие дребезга. Медленно проведите мишень через границу зоны реагирования – переключение должно случиться один раз, без хаотичных повторов. Дребезг чаще всего указывает на попавшую внутрь влагу или изношенный узел.
