Цилиндро-конический редуктор NRW K40390

Производитель: NRW Drive Technologies (Германия)

Трехступенчатый цилиндро-конический редуктор в чугунном корпусе NRW K40390

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Цилиндро-конические мотор-редукторы NRW (Германия) построены по модульному принципу: на складе отдельно хранятся базовые модули и комплектующие (моторные фланцы, реактивные штанги и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Тех. обслуживание не требуется. Редуктор поставляется с минеральным, либо синтетическим маслом, в зависимости от условий эксплуатации. Диапазон рабочих температур от -40°до +70°C.

Общие характеристики:

Упрочненные редукторы со шлифованными зубьями.
Цельнолитой чугунный корпус.
Комбинация веса и высокого предела прочности на разрыв.
Точная механическая обработка обеспечивает выравнивание подшипников и зубчатого зацепления.
Передаточные значения от 7,82 до 142,18.
Подходят для электродвигателей пяти габаритных размеров (80, 90, 100/112, 132).
Обеспечивают крутящий момент на выходе от 118 до 926 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

Autocad (.dxf - .dwg)
IGES (.iges)
Solid Edge (.dft)

5 форматов 3D:

Solid Edge (.par)
Parasolid (.xt)
IGES (.igs)
ACIS (.sat)
STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Характеристики редуктора NRW K40390 в зависимости от мощности электродвигателя и передаточного числа.

Р [кВт]	n2 [об/мин]	M2 [Нм]	sf сервис-фактор	i передаточное число	Фланец IEC
0,37 кВт n1=900 80M/6A	6.5	497	1.8	142.18	B5/B14
	7.4	435	2.1	124.46	B5/B14
	8.1	399	2.2	114.17	B5/B14
	8.9	361	2.5	103.40	B5/B14
	9.3	345	2.6	98.70	B5/B14
	10.2	316	2.8	90.52	B5/B14
	11.6	277	3.2	79.26	B5/B14
	12.8	251	3.6	71.78	B5/B14
	13.6	237	3.8	67.78	B5/B14
	14.7	218	4.1	62.47	B5/B14
0,55 кВт n1=1400 80M/4A	9.8	480	1.8	142.18	B5/B14
	11.2	420	2.0	124.46	B5/B14
	12.3	386	2.2	114.17	B5/B14
	13.5	349	2.4	103.40	B5/B14
	14.2	333	2.6	98.70	B5/B14
	15.5	306	2.8	90.52	B5/B14
	17.7	268	3.2	79.26	B5/B14
	19.5	242	3.5	71.78	B5/B14
	20.7	229	3.7	67.78	B5/B14
	22.4	211	4.0	62.47	B5/B14
n1=900 80M/6B	6.5	739	1.2	142.18	B5/B14
	7.4	647	1.4	124.46	B5/B14
	8.1	593	1.5	114.17	B5/B14
	8.9	537	1.7	103.40	B5/B14
	9.3	513	1.7	98.70	B5/B14
	10.2	470	1.9	90.52	B5/B14
	11.6	412	2.2	79.26	B5/B14
	12.8	373	2.4	71.78	B5/B14
	13.6	352	2.5	67.78	B5/B14
	14.7	325	2.7	62.47	B5/B14
	15.6	306	2.9	58.81	B5/B14
	16.9	283	3.2	54.43	B5/B14
	18.3	261	3.4	50.17	B5/B14
	20.5	233	3.8	44.78	B5/B14
	21.8	220	4.1	42.28	B5/B14
0,75 кВт n1=2800 80M/2A	20.0	312	2.1	142.18	B5/B14
	22.8	273	2.4	124.46	B5/B14
	24.9	251	2.6	114.17	B5/B14
	27.5	227	2.8	103.40	B5/B14
	28.8	217	3.0	98.70	B5/B14
	31.4	199	3.3	90.52	B5/B14
	35.8	174	3.7	79.26	B5/B14
	39.6	157	4.1	71.78	B5/B14
n1=1400 80M/4B	9.8	655	1.3	142.18	B5/B14
	11.2	573	1.5	124.46	B5/B14
	12.3	526	1.6	114.17	B5/B14
	13.5	476	1.8	103.40	B5/B14
	14.2	454	1.9	98.70	B5/B14
	15.5	417	2.0	90.52	B5/B14
	17.7	365	2.3	79.26	B5/B14
	19.5	331	2.6	71.78	B5/B14
	20.7	312	2.7	67.78	B5/B14
	22.4	288	3.0	62.47	B5/B14
	23.8	271	3.1	58.81	B5/B14
	25.7	251	3.4	54.43	B5/B14
	27.9	231	3.7	50.17	B5/B14
n1=900 90S/6A 80C/6	7.4	877	1.0	124.46	B5/B14
	8.1	804	1.1	114.17	B5/B14
	8.9	729	1.2	103.40	B5/B14
	9.4	695	1.3	98.70	B5/B14
	10.2	638	1.4	90.52	B5/B14
	11.7	558	1.6	79.26	B5/B14
	12.9	506	1.8	71.78	B5/B14
	13.6	478	1.9	67.78	B5/B14
	14.8	440	2.0	62.47	B5/B14
	15.7	414	2.2	58.81	B5/B14
	17.0	384	2.3	54.43	B5/B14
	18.4	354	2.5	50.17	B5/B14
	20.7	316	2.8	44.78	B5/B14
	21.9	298	3.0	42.28	B5/B14
	23.7	275	3.3	38.97	B5/B14
	27.2	239	3.7	33.95	B5/B14
	29.6	221	4.0	31.29	B5/B14
0,92 кВт n1=1400 80M/4	9.9	797	1.1	142.18	B5/B14
	11.3	698	1.2	124.46	B5/B14
	12.4	640	1.3	114.17	B5/B14
	13.6	580	1.5	103.40	B5/B14
	14.3	554	1.5	98.70	B5/B14
	15.6	508	1.7	90.52	B5/B14
	17.8	444	1.9	79.26	B5/B14
	19.6	403	2.1	71.78	B5/B14
	20.8	380	2.2	67.78	B5/B14
	22.6	350	2.4	62.47	B5/B14
	24.0	330	2.6	58.81	B5/B14
	25.9	305	2.8	54.43	B5/B14
	28.1	281	3.0	50.17	B5/B14
	31.5	251	3.4	44.78	B5/B14
	33.3	237	3.6	42.28	B5/B14
	36.2	219	3.9	38.97	B5/B14
1,1 кВт n1=2800 80M/2B	20.0	456	1.4	142.18	B5/B14
	22.9	399	1.6	124.46	B5/B14
	25.0	366	1.8	114.17	B5/B14
	27.6	332	1.9	103.40	B5/B14
	28.9	317	2.0	98.70	B5/B14
	31.5	290	2.2	90.52	B5/B14
	36.0	254	2.5	79.26	B5/B14
	39.7	230	2.8	71.78	B5/B14
	42.0	217	3.0	67.78	B5/B14
	45.6	200	3.2	62.47	B5/B14
	48.5	189	3.4	58.81	B5/B14
	52.4	175	3.7	54.43	B5/B14
	56.8	161	4.0	50.17	B5/B14
n1=1400 90S/4A 80M/4С	11.3	835	1.0	124.46	B5/B14
	12.4	766	1.1	114.17	B5/B14
	13.6	693	1.2	103.40	B5/B14
	14.3	662	1.3	98.70	B5/B14
	15.6	607	1.4	90.52	B5/B14
	17.8	531	1.6	79.26	B5/B14
	19.6	481	1.8	71.78	B5/B14
	20.8	454	1.9	67.78	B5/B14
	22.6	419	2.0	62.47	B5/B14
	24.0	394	2.2	58.81	B5/B14
	25.9	365	2.3	54.43	B5/B14
	28.1	336	2.5	50.17	B5/B14
	31.5	300	2.8	44.78	B5/B14
	33.3	284	3.0	42.28	B5/B14
	36.2	261	3.3	38.97	B5/B14
	41.5	228	3.7	33.95	B5/B14
	45.1	210	4.1	31.29	B5/B14
n1=900 90L/6B	10.3	925	1.0	90.52	B5/B14
	11.8	810	1.1	79.26	B5/B14
	13.0	734	1.2	71.78	B5/B14
	13.8	693	1.3	67.78	B5/B14
	15.0	639	1.4	62.47	B5/B14
	15.9	601	1.5	58.81	B5/B14
	17.2	556	1.6	54.43	B5/B14
	18.6	513	1.7	50.17	B5/B14
	20.9	458	1.9	44.78	B5/B14
	22.1	432	2.1	42.28	B5/B14
	24.0	398	2.2	38.97	B5/B14
	27.5	347	2.6	33.95	B5/B14
	29.9	320	2.8	31.29	B5/B14
	32.3	296	3.0	28.92	B5/B14
	35.7	268	3.3	26.19	B5/B14
	41.7	229	3.9	22.40	B5/B14
1,5 кВт n1=900 100L/6A	15.0	866	1.0	62.47	B5/B14
	16.0	816	1.1	58.81	B5/B14
	17.3	755	1.2	54.43	B5/B14
	18.7	696	1.3	50.17	B5/B14
	21.0	621	1.4	44.78	B5/B14
	22.2	586	1.5	42.28	B5/B14
	24.1	540	1.7	38.97	B5/B14
	27.7	471	1.9	33.95	B5/B14
	30.0	434	2.1	31.29	B5/B14
	32.6	400	2.2	28.83	B5/B14
	36.0	362	2.5	26.11	B5/B14
	42.0	311	2.9	22.40	B5/B14
	52.3	249	3.6	17.98	B5/B14
	57.7	226	4.0	16.29	B5/B14
n1=2800 90S/2A 80M/2C	23.0	542	1.2	124.46	B5/B14
	25.1	498	1.3	114.17	B5/B14
	27.7	451	1.4	103.40	B5/B14
	29.0	430	1.5	98.70	B5/B14
	31.6	394	1.6	90.52	B5/B14
	36.1	345	1.9	79.26	B5/B14
	39.8	313	2.1	71.78	B5/B14
	42.2	295	2.2	67.78	B5/B14
	45.8	272	2.4	62.47	B5/B14
	48.6	256	2.5	58.81	B5/B14
	52.5	237	2.7	54.43	B5/B14
	57.0	219	2.9	50.17	B5/B14
	63.9	195	3.3	44.78	B5/B14
	67.6	184	3.5	42.28	B5/B14
	73.4	170	3.8	38.97	B5/B14
n1=1400 90L/4A	14.4	896	0.9	98.70	B5/B14
	15.7	822	1.0	90.52	B5/B14
	17.9	720	1.2	79.26	B5/B14
	19.8	652	1.3	71.78	B5/B14
	21.0	615	1.4	67.78	B5/B14
	22.7	567	1.5	62.47	B5/B14
	24.1	534	1.6	58.81	B5/B14
	26.1	494	1.7	54.43	B5/B14
	28.3	456	1.9	50.17	B5/B14
	31.7	407	2.1	44.78	B5/B14
	33.6	384	2.2	42.28	B5/B14
	36.4	354	2.4	38.97	B5/B14
	41.8	308	2.8	33.95	B5/B14
	45.4	284	3.0	31.29	B5/B14
	49.3	262	3.2	28.83	B5/B14
	54.4	237	3.6	26.11	B5/B14
1,85 кВт n1=900 100L/6	17.4	926	1.0	54.43	B5/B14
	18.8	854	1.0	50.17	B5/B14
	21.1	762	1.2	44.78	B5/B14
	22.3	719	1.2	42.28	B5/B14
	24.3	663	1.3	38.97	B5/B14
	27.8	578	1.5	33.95	B5/B14
	30.2	532	1.7	31.29	B5/B14
	32.7	492	1.8	28.83	B5/B14
	36.2	444	2.0	26.11	B5/B14
	42.2	381	2.3	22.40	B5/B14
	52.5	306	2.9	17.98	B5/B14
	58.0	277	3.2	16.29	B5/B14
	67.0	240	3.5	14.11	B5/B14
	83.4	193	4.1	11.33	B5/B14
	92.1	175	3.9	10.26	B5/B14
	120.9	133	3.9	7.82	B5/B14
2,2 кВт n1=1400 100L/4А	20.8	909	0.9	67.78	B5/B14
	22.6	838	1.0	62.47	B5/B14
	24.0	789	1.1	58.81	B5/B14
	25.9	730	1.2	54.43	B5/B14
	28.1	673	1.3	50.17	B5/B14
	31.5	600	1.4	44.78	B5/B14
	33.3	567	1.5	42.28	B5/B14
	36.2	523	1.6	38.97	B5/B14
	41.5	455	1.9	33.95	B5/B14
	45.1	420	2.0	31.29	B5/B14
	48.9	387	2.2	28.83	B5/B14
	54.0	350	2.4	26.11	B5/B14
	63.0	300	2.8	22.40	B5/B14
	78.4	241	3.5	17.98	B5/B14
	86.6	218	3.9	16.29	B5/B14
n1=1400 112M/6A	27.8	687	1.3	33.95	B5/B14
	30.2	633	1.4	31.29	B5/B14
	32.8	583	1.5	28.83	B5/B14
	36.2	528	1.7	26.11	B5/B14
	42.2	453	2.0	22.40	B5/B14
	52.5	364	2.5	17.98	B5/B14
	58.0	330	2.7	16.29	B5/B14
	67.0	285	3.0	14.11	B5/B14
	83.4	229	3.4	11.33	B5/B14
	92.1	208	3.3	10.26	B5/B14
	109.5	175	3.6	8.63	B5/B14
	120.9	158	3.3	7.82	B5/B14
n1=2800 90L/2A	31.6	579	1.1	90.52	B5/B14
	36.1	507	1.3	79.26	B5/B14
	39.8	459	1.4	71.78	B5/B14
	42.2	433	1.5	67.78	B5/B14
	45.8	399	1.6	62.47	B5/B14
	48.6	376	1.7	58.81	B5/B14
	52.5	348	1.9	54.43	B5/B14
	57.0	321	2.0	50.17	B5/B14
	63.9	286	2.3	44.78	B5/B14
	67.6	270	2.4	42.28	B5/B14
	73.4	249	2.6	38.97	B5/B14
	84.2	217	3.0	33.95	B5/B14
	91.4	200	3.2	31.29	B5/B14
	99.2	184	3.5	28.83	B5/B14
	109.5	167	3.9	26.11	B5/B14
3,0 кВт n1=2800 100L/2A	42.6	585	1.1	67.78	B5/B14
	46.3	539	1.2	62.47	B5/B14
	49.1	507	1.3	58.81	B5/B14
	53.1	469	1.4	54.43	B5/B14
	57.6	433	1.5	50.17	B5/B14
	64.5	386	1.7	44.78	B5/B14
	68.3	365	1.8	42.28	B5/B14
	74.2	336	1.9	38.97	B5/B14
	85.1	293	2.2	33.95	B5/B14
	92.4	270	2.4	31.29	B5/B14
	100.2	249	2.6	28.83	B5/B14
	110.7	225	2.9	26.11	B5/B14
	129.0	193	3.3	22.40	B5/B14
	160.7	155	4.2	17.98	B5/B14
n1=1400 100L/4B	28.1	917	0.9	50.17	B5/B14
	31.5	819	1.0	44.78	B5/B14
	33.3	773	1.1	42.28	B5/B14
	36.2	713	1.2	38.97	B5/B14
	41.5	621	1.4	33.95	B5/B14
	45.1	572	1.5	31.29	B5/B14
	48.9	527	1.6	28.83	B5/B14
	54.0	477	1.8	26.11	B5/B14
	63.0	410	2.1	22.40	B5/B14
	78.4	329	2.6	17.98	B5/B14
	86.6	298	2.9	16.29	B5/B14
	99.9	258	3.1	14.11	B5/B14
	124.4	207	3.6	11.33	B5/B14
	137.4	188	3.5	10.26	B5/B14
	163.3	158	3.8	8.63	B5/B14
	180.3	143	3.5	7.82	B5/B14
n1=900 112M/6	30.5	854	1.0	31.29	B5/B14
n1=900 112M/6	33.1	787	1.1	28.83	B5/B14
n1=900 132S/6B 112M/6	36.6	713	1.3	26.11	B5/B14
	42.6	611	1.5	22.40	B5/B14
	53.1	491	1.8	17.98	B5/B14
	58.6	445	2.0	16.29	B5/B14
	67.7	385	2.2	14.11	B5/B14
	84.3	309	2.5	11.33	B5/B14
	93.1	280	2.4	10.26	B5/B14
	110.6	236	2.7	8.63	B5/B14
	122.2	213	2.5	7.82	B5/B14
4,0 кВт n1=2800 100L/2C	57.6	577	1.1	50.17	B5/B14
	64.5	515	1.3	44.78	B5/B14
	68.3	486	1.3	42.28	B5/B14
	74.2	448	1.4	38.97	B5/B14
n1=2800 112M/2A 100L/2C	85.1	390	1.7	33.95	B5/B14
	92.4	360	1.8	31.29	B5/B14
	100.2	332	1.9	28.83	B5/B14
	110.7	300	2.2	26.11	B5/B14
	129.0	258	2.5	22.40	B5/B14
	160.7	207	3.1	17.98	B5/B14
	177.4	187	3.3	16.29	B5/B14
	204.8	162	3.5	14.11	B5/B14
	281.6	118	4.2	10.26	B5/B14
n1=1400 112M/4B	42.1	816	1.0	33.95	B5/B14
	45.7	752	1.1	31.29	B5/B14
	49.6	693	1.2	28.83	B5/B14
	54.8	628	1.4	26.11	B5/B14
	63.9	538	1.6	22.40	B5/B14
	79.5	432	2.0	17.98	B5/B14
	87.8	392	2.2	16.29	B5/B14
	101.4	339	2.4	14.11	B5/B14
	126.2	272	2.8	11.33	B5/B14
	139.4	247	2.6	10.26	B5/B14
	165.7	208	2.9	8.63	B5/B14
	182.9	188	2.7	7.82	B5/B14
n1=900 132M/6A	42.9	811	1.1	22.40	B5/B14
	53.4	651	1.4	17.98	B5/B14
	58.9	590	1.5	16.29	B5/B14
	68.0	511	1.7	14.11	B5/B14
	84.7	410	1.9	11.33	B5/B14
	93.6	372	1.8	10.26	B5/B14
	111.2	313	2.0	8.63	B5/B14
	122.8	283	1.9	7.82	B5/B14
4,8 кВт n1=1400 112M/4	46.2	893	1.0	31.29	B5/B14
	50.1	823	1.0	28.83	B5/B14
	55.3	745	1.1	26.11	B5/B14
	64.5	639	1.3	22.40	B5/B14
	80.3	513	1.7	17.98	B5/B14
	88.7	465	1.8	16.29	B5/B14
	102.4	403	2.0	14.11	B5/B14
	127.5	323	2.3	11.33	B5/B14
	140.8	293	2.2	10.26	B5/B14
	167.4	246	2.4	8.63	B5/B14
	184.8	223	2.2	7.82	B5/B14
5,5 кВт n1=2800 132S/2A	85.4	535	1.2	33.95	B5/B14
	92.7	493	1.3	31.29	B5/B14
	100.6	454	1.4	28.83	B5/B14
n1=2800 132S/2A 112M/2C	111.1	411	1.6	26.11	B5/B14
	129.5	353	1.8	22.40	B5/B14
	161.2	283	2.3	17.98	B5/B14
	178.0	257	2.5	16.29	B5/B14
	205.5	222	2.8	14.11	B5/B14
	256.0	179	3.2	11.33	B5/B14
	282.6	162	3.1	10.26	B5/B14
	335.9	136	3.4	8.63	B5/B14
	370.9	123	3.1	7.82	B5/B14
n1=900 132M/6B	53.4	895	1.0	17.98	B5/B14
	58.9	811	1.1	16.29	B5/B14
	68.0	702	1.2	14.11	B5/B14
	84.7	564	1.4	11.33	B5/B14
	93.6	511	1.3	10.26	B5/B14
	111.2	430	1.5	8.63	B5/B14
	122.8	389	1.3	7.82	B5/B14
n1=1400 132S/4C	55.3	854	1.0	26.11	B5/B14
	64.5	733	1.2	22.40	B5/B14
	80.3	588	1.4	17.98	B5/B14
	88.7	533	1.6	16.29	B5/B14
	102.4	462	1.8	14.11	B5/B14
	127.5	371	2.0	11.33	B5/B14
	140.8	336	1.9	10.26	B5/B14
	167.4	282	2.1	8.63	B5/B14
	184.8	256	2.0	7.82	B5/B14
7,5 кВт n1=1400 132M/4B	80.6	800	1.1	17.98	B5/B14
	89.0	724	1.2	16.29	B5/B14
	102.8	627	1.3	14.11	B5/B14
	128.0	504	1.5	11.33	B5/B14
	141.3	456	1.4	10.26	B5/B14
	168.0	384	1.6	8.63	B5/B14
	185.5	348	1.4	7.82	B5/B14
n1=2800 132S/2C	111.1	561	1.2	26.11	B5/B14
	161.2	386	1.7	17.98	B5/B14
	178.0	350	1.8	16.29	B5/B14
	282.6	220	2.2	10.26	B5/B14
9,2 кВт n1=1400 132M/4	89.0	888	1.0	16.29	B5/B14
	102.8	769	1.1	14.11	B5/B14
	128.0	618	1.2	11.33	B5/B14
	141.3	560	1.2	10.26	B5/B14
	168.0	471	1.3	8.63	B5/B14
	185.5	426	1.2	7.82	B5/B14
11,0 кВт n1=1400 160M/4B	128.0	739	1.0	11.33	B5/B14
	141.3	669	1.0	10.26	B5/B14
	168.0	563	1.1	8.63	B5/B14
	185.5	510	1.0	7.82	B5/B14

Общие характеристики:

Смазка:

Редукторы K40390 поставляются с синтетическим и минеральным маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Рекомендованное количество масла [л] в зависимости от монтажного положения приведены в таблице.

K	40390
M1	1.4
M2	1.4
M3	1.5
M4	2.0
M5	1.5
M6	1.7

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

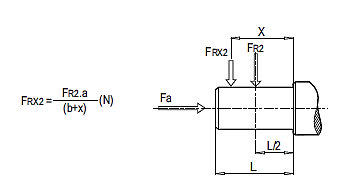

Радиальные и осевые нагрузки.

K	40390
A	190
B	150
D-S-P (FR2max) [kN]	18.0
C (FR2max) [kN]	12.0

	Схема для цилиндро-конического редуктора NRW K40390	Скачать
	Монтажное положение цилиндро-конического редуктора NRW	Скачать
	Расположение клеммной коробки цилиндро-конического редуктора NRW	Скачать
	Конструктивное исполнение цилиндро-конического редуктора NRW	Скачать
	Пример обозначения цилиндро-конического редуктора NRW	Скачать
	Реактивные штанги цилиндро-конических редукторов NRW	Скачать
	Схема для цилиндро-конического редуктора NRW исполнение малый фланец В14	Скачать
