Предназначен для измерения одного, двух или трех компонентов из ряда: оксид углерода (СО), диоксид углерода (СО2), метан (СН4), оксид азота (NО), диоксид серы (SO2), кислород (О2), водород (Н2), азот (N2), гелий (Не) в бинарных и многокомпонентных смесях.
Область применения: в составе автоматизированных систем управления технологическими процессами в черной, цветной металлургии, цементной и стекольной промышленности, предприятиях производства кирпича и керамики, в химической и нефтехимической промышленности, ТЭЦ, ГРЭС, котельных и т.д.
Принцип действия:
СО, СН4, NO, SO2 – оптико-акустический;
СО2 – оптико-акустический и термокондуктометрический;
Н2, N2, Не – термокондуктометрический;
О2 – термомагнитный и термокондуктометрический.
Способ забора пробы - принудительный (побудитель расхода в состав прибора не входит).
Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
Функциональные возможности
01. Цифровая индикация концентрации измеряемого компонента по каждому измерительному каналу.
02. Выдача унифицированного выходного токового сигнала, пропорционального концентрации определяемого компонента.
03. Выдача текстовой и световой сигнализации, свидетельствующей о превышении или снижении концентрации определяемого компонента порогового значения.
04. Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации, свидетельствующей о достижении измеряемым компонентом установленных пороговых значений (превышения или снижения).
05. Выдача информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 и Ethernet (в зависимости от исполнения).
06. Кроме возможности считывания концентраций по основным каналам в газоанализаторе реализована возможность управления по каналу связи RS232 (RS485), а именно:
- корректировка начала шкалы;
- корректировка конца шкалы;
- задание порогов.
Отличительные особенности
01. Возможность одновременного измерения до 3-х компонентов.
02. Единое максимально допустимое влагосодержание и расход пробы для всех типов датчиков, что позволяет упростить систему пробоподготовки.
03. Введение термо- и влагокомпенсации, что значительно повышает стабильность показаний.
04. Увеличение межкалибровочного интервала для термокондуктометрического и инфракрасного датчика до 30 суток; для термомагнитного до 6 месяцев (для ряда шкал).
05. Учет взаимных влияний измеряемых компонентов (для многоканальных приборов).
06. Возможность использования дополнительной оболочки со степенью защиты до IР65 и подогревом.
07. Цифровая обработка сигнала.
08. Удобное меню пользователя.
09. Самодиагностика с выдачей результатов на дисплей.
10. Два программируемых порога (на превышение или понижение).
11. Мощные пороговые реле 250 В, 2,5 А.
12. Наличие звуковой сигнализации.
13. Цифровые выходы RS232, RS485, Ethernet.
Особенности конструкции
Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками. На лицевую панель выведены: жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS232, RS485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0 - 5 мА или 4 - 20 мА, переключаются) и контакты реле для коммутации внешних цепей. Электропитание осуществляется от сети переменного тока напряжением 220 В.
Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP20.
Способ забора пробы - принудительный (побудитель расхода или избыточное давление).
Для заказа газоанализатора и необходимой к нему системы пробоподготовки необходимо заполнить опросный лист.
Предназначен для измерения одного, двух или трех компонентов из ряда: оксид углерода (СО), диоксид углерода (СО2), метан (СН4), оксид азота (NО), диоксид серы (SO2), кислород (О2), водород (Н2), азот (N2), гелий (Не) в бинарных и многокомпонентных смесях.
Область применения: в составе автоматизированных систем управления технологическими процессами в черной, цветной металлургии, цементной и стекольной промышленности, предприятиях производства кирпича и керамики, в химической и нефтехимической промышленности, ТЭЦ, ГРЭС, котельных и т.д.
Принцип действия:
СО, СН4, NO, SO2 – оптико-акустический;
СО2 – оптико-акустический и термокондуктометрический;
Н2, N2, Не – термокондуктометрический;
О2 – термомагнитный и термокондуктометрический.
Способ забора пробы - принудительный (побудитель расхода в состав прибора не входит).
Исполнение – общепромышленное, для установки в невзрывоопасных зонах.
Функциональные возможности
01. Цифровая индикация концентрации измеряемого компонента по каждому измерительному каналу.
02. Выдача унифицированного выходного токового сигнала, пропорционального концентрации определяемого компонента.
03. Выдача текстовой и световой сигнализации, свидетельствующей о превышении или снижении концентрации определяемого компонента порогового значения.
04. Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации, свидетельствующей о достижении измеряемым компонентом установленных пороговых значений (превышения или снижения).
05. Выдача информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 и Ethernet (в зависимости от исполнения).
06. Кроме возможности считывания концентраций по основным каналам в газоанализаторе реализована возможность управления по каналу связи RS232 (RS485), а именно:
- корректировка начала шкалы;
- корректировка конца шкалы;
- задание порогов.
Отличительные особенности
01. Возможность одновременного измерения до 3-х компонентов.
02. Единое максимально допустимое влагосодержание и расход пробы для всех типов датчиков, что позволяет упростить систему пробоподготовки.
03. Введение термо- и влагокомпенсации, что значительно повышает стабильность показаний.
04. Увеличение межкалибровочного интервала для термокондуктометрического и инфракрасного датчика до 30 суток; для термомагнитного до 6 месяцев (для ряда шкал).
05. Учет взаимных влияний измеряемых компонентов (для многоканальных приборов).
06. Возможность использования дополнительной оболочки со степенью защиты до IР65 и подогревом.
07. Цифровая обработка сигнала.
08. Удобное меню пользователя.
09. Самодиагностика с выдачей результатов на дисплей.
10. Два программируемых порога (на превышение или понижение).
11. Мощные пороговые реле 250 В, 2,5 А.
12. Наличие звуковой сигнализации.
13. Цифровые выходы RS232, RS485, Ethernet.
Особенности конструкции
Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками. На лицевую панель выведены: жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS232, RS485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0 - 5 мА или 4 - 20 мА, переключаются) и контакты реле для коммутации внешних цепей. Электропитание осуществляется от сети переменного тока напряжением 220 В.
Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP20.
Способ забора пробы - принудительный (побудитель расхода или избыточное давление).
Для заказа газоанализатора и необходимой к нему системы пробоподготовки необходимо заполнить опросный лист.
Условия эксплуатации
| Параметры | Значение |
| Диапазон температуры окружающей и анализируемой среды, С | от +5 до +45 |
| Относительная влажность окружающей среды, % | до 80 |
| Диапазон давления анализируемой газовой среды, мм. рт. ст. | от 630 до 800 |
| Расход анализируемой газовой среды, л/мин. | 0,9 ±0,1 |
| Влажность анализируемой газовой среды, г/м3 | не более 5 |
| Массовая концентрация пыли в анализируемой среде, мг/м | не более 10 |
| Производственная вибрация: - частота, Гц - амплитуда, мм |
от 10 до 55 не более 0,35 |
Функциональные возможности
> Цифровая индикация концентрации измеряемого компонента по каждому измерительному каналу.
> Выдача унифицированного выходного токового сигнала, пропорционального концентрации определяемого компонента.
> Выдача световой индикации зеленого цвета при включении газоанализатора.
> Выдача текстовой и световой сигнализации, свидетельствующей о превышении или снижении концентрации определяемого компонента порогового значения.
> Самодиагностика с выдачей результатов на дисплей.
> Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») 250 В, 2,8 А для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации, свидетельствующей о достижении измеряемым компонентом установленных пороговых значений (превышения или снижения).
> Выдача информации о концентрации измеряемых компонентов в цифровом виде по RS 232, RS 485 и Ethernet (в зависимости от исполнения). Кроме возможности считывания концентраций по основным каналам в газоанализаторе реализована возможность управления по каналу связи RS 232 (RS 485), а именно:
- корректировка начала шкалы;
- корректировка конца шкалы;
- установка порогов.
Увеличенный межповерочный интервал для всех типов датчиков до 24 месяцев.
Газоанализатор ГАММА-100 работает совместно с систем пробоподготовки.
Варианты исполнения газоанализатора (вида корпуса)
| Обозначение | Кол-во измерит. каналов | Принцип измерений и макс. Кол-во измерит. каналов | Габаритные размеры | Масса, кг | |||||
| Термомагнитный | Термо-кондукто-метрический | Оптико-акустический | Наличие интерфейса Ethernet | Ш | Д | В | |||
| ИБЯЛ.413251.001 | 3 | 1 | 1 | 2 | Есть | 485 | 435 | 280 | 20 |
| ИБЯЛ.413251.001-01 | 3 | 1 | 1 | 2 | Нет | 485 | 435 | 280 | 20 |
| ИБЯЛ.413251.001-02 | 2 | 1 | 1 | 2 | Есть | 485 | 435 | 280 | 20 |
| ИБЯЛ.413251.001-03 | 2 | 1 | 1 | 2 | Нет | 485 | 435 | 280 | 18 |
| ИБЯЛ.413251.001-04 | 2 | 1 | 1 | Нет | Есть | 485 | 435 | 146 | 16 |
| ИБЯЛ.413251.001-05 | 2 | 1 | 1 | Нет | Нет | 485 | 435 | 146 | 16 |
| ИБЯЛ.413251.001-06 | 1 | 1 | 1 | 1 | Есть | 485 | 435 | 146 | 15 |
| ИБЯЛ.413251.001-07 | 1 | 1 | 1 | 1 | Нет | 485 | 435 | 146 | 15 |
| ИБЯЛ.413251.001-08 | 1 | 1 | 1 | Нет | Есть | 300 | 435 | 146 | 14 |
| ИБЯЛ.413251.001-09 | 1 | 1 | 1 | нет | Нет | 300 | 435 | 146 | 14 |
Контролируемые газы и диапазоны их измерений
| Измеряемый компонент | Единица физической величины | Диапазон измерений | Принцип измерения | Состав анализируемой среды |
| Оксид углерода СО | об. доля млн-1 | 0–200; 0–500; 0–1000; 0–2000 |
оптико-акустический | диоксид углерода-азот |
| Оксид углерода СО | об. доля % | 0–0,5; 0–1; 0–2; 0–5; 0–10; 0–20; 0–30; 0–50; 0–70; 0–100 |
оптико-акустический | |
| Оксид углерода СО | г/м3 | 0–15 | оптико-акустический | |
| Диоксид углерода СО2 | об. доля млн-1 | 0–100; 0–200; 0–500; 0–1000; 0–2000 |
оптико-акустический | |
| Диоксид углерода СО2 | об. доля % | 0–0,5; 0–1; 0–2; 0–5; 0–10; 0–20; 0–30; 0–50; 0–70; 0–100 |
оптико-акустический | |
| Диоксид углерода СО2 | об. доля % | 0–30; 0–50; 40–100; 90–100 |
термокондуктометрический | диоксид углерода – азот |
| Метан СН4 | об. доля млн-1 | 0–500; 0–1000; 0–2000 |
оптико-акустический | |
| Метан СН4 | об. доля % | 0–0,5; 0–1; 0–2; 0–5; 0–10; 0–20; 0–30; 0–50; 0–70; 0–100 |
оптико-акустический | |
| Диоксид серы SO2 | г/м3 | 0–2; 0–5; 0–10; 0–20; 0–60 |
оптико-акустический | |
| Азот N2 |
об. доля % | 0–20; 80–100; 0–40; 0–60; 60–100 |
термокондуктометрический | азот – гелий |
| Водород Н2 | об. доля % | 0–0,5; 0–1 | термокондуктометрический | водород – диоксид углерода (10%) – кислород (2%) – остальное азот |
| Оксид азота NO | г/м3 | 0–1; 0–2 | оптико-акустический | |
| Водород Н2 | об. доля % | 0–1; 0–2; 0–3; 0–5; 0–10; 0–20; 0–30; 0–40; 0–50; 0–60; 0–80; 0–100; 50–100; 60–100; 80–100; 90–100; 95–100 |
термокондуктометрический | водород – азот |
| Водород Н2 | об. доля % | 0–1; 0–2; 0–3; 90–100 |
термокондуктометрический | водород – воздух |
| Водород Н2 | об. доля % | 0–1; 0–2; 0–3 | термокондуктометрический | водород – кислород |
| Водород Н2 | об. доля % | 50–100; 70–100 | термокондуктометрический | водород – метан |
| Кислород О2 | об. доля % | 0–1; 0–2 | термокондуктометрический | кислород – гелий |
| Кислород О2 | об. доля % | 0–1; 0–2; 0–3 | термокондуктометрический | кислород – водород |
| Гелий Не | об. доля % | 10–100 | термокондуктометрический | гелий – азот |
| Кислород О2 | об. доля % | 0–1; 0–2; 0–5; 0–10; 0–21; 0–30; 0–50; 0–80; 0–100; 15–30; 50–80; 80–100; 90–100; 95–100; 98–100 |
термомагнитный | кислород - азот |
| Кислород О2 | об. доля % | 0–1; 0–2; 0–5; 0–100; 80–100; 90–100; 98–100 |
термомагнитный | кислород – аргон |
| Кислород О2 | об. доля % | 0–1; 0–2; 0–5; 0–10; 0–21; 0–30; 0–50 |
термомагнитный | кислород – дымовой газ |
Особенности конструкции

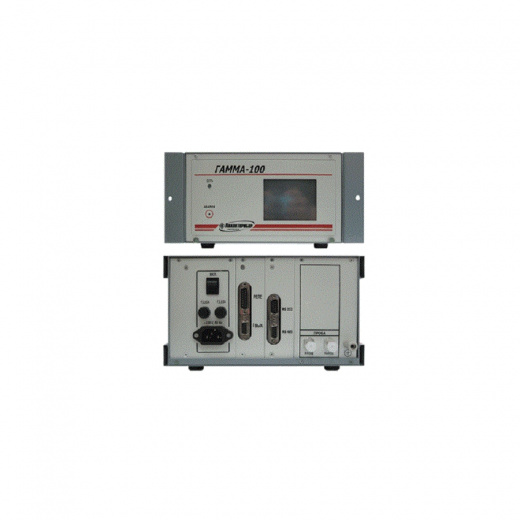

Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками.
На лицевую панель выведены: жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS232, RS485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0 - 5 мА или 4 - 20 мА, переключаются) и контакты реле для коммутации внешних цепей. Электропитание осуществляется от сети переменного тока напряжением 220 В.
Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP20.
Способ забора пробы - принудительный (побудитель расхода или избыточное давление).
Особенности конструкции
Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками. На лицевую панель выведены: жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS232, RS485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0 - 5 мА или 4 - 20 мА, переключаются) и контакты реле для коммутации внешних цепей. Электропитание осуществляется от сети переменного тока напряжением 220 В.
Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP20.
Способ забора пробы - принудительный (побудитель расхода или избыточное давление).
Дополнительно заказывают
> Баллоны с ГСО-ПГС.
> Индикатор расхода ИБЯЛ.418622.001-07 (или аналогичный) для обеспечения расхода пробы (0,9 ± 0,1) дм /мин.
> Индикатор расхода ИБЯЛ.418622.001-10 (или аналогичный) для обеспечения расхода газа (0,2 ± 0,05) дм /мин.
> Вентиль точной регулировки ИБЯЛ.306577.002-03 (из нержавеющей стали).
> Вентиль точной регулировки ИБЯЛ.306577.002 (из латуни).
> Элементы пробоподготовки в соответствии с условиями применения газоанализаторов.
Для заказа газоанализатора и необходимой к нему системы пробоподготовки необходимо заполнить опросный лист.
